一种甜菜收获装置的制作方法

本实用新型涉及一种农机装置，具体涉及一种甜菜收获装置。

背景技术：

目前，甜菜的收获除少数有条件的大型农场采用机械挖掘外，一般都采用畜力收获或手工挖掘，即用畜力牵引的铲镗犁或翻地犁将甜菜垄行镗15～18厘米。通过机械收获甜菜，主要采用拖拉机牵引摘掉犁壁的四铧犁或五铧犁进行挖掘，犁铲入土深度20～22厘米。受温度和气候的影响，目前我国内蒙地区，甜菜人工种植所占比例比较大，种植模式通常为单垄双行(在一垄上种植两行甜菜)，由于采用因人工种植，甜菜在垄上成不规则方式排列，同时单垄双行的种植模式使得收获宽度大，现有的机械设备不便于实现甜菜的挖掘和收获。

技术实现要素：

本实用新型为解决现有人工移栽甜菜的不规则排列、单垄双行过宽而无法实现机械收获的问题，进而提出一种甜菜收获装置。

本实用新型为解决上述技术问题采取的技术方案是：本实用新型包括输送机构、挖掘刀机构两个侧支架和两个圆盘刀，输送机构的前端设有挖掘刀机构，挖掘刀机构的两侧分别垂直设有一个圆盘刀，挖掘刀机构包括固定架和一组挖掘刀，输送机构的两侧分别设有一个侧支架，固定架的两端分别通过一个侧支架固定在输送机构的前端，一组挖掘刀沿长度方向固接在固定架的前端，挖掘刀的刀刃向下倾斜设置，输送机构包括一组输送板、两条输送链和两组输送链轮，两组输送链轮并列平行设置在挖掘刀机构后端的两侧，每组输送链轮的外侧分别通过一条输送链连接，两条输送链之前设有一组输送板，两个圆盘刀的回转轴与侧支架转动连接且与电机连接，每组输送链轮分别与侧支架转动连接且通过传动机构与电机连接。

本实用新型的有益效果是：

本实用新型提供了一种结构简单、操作方便的甜菜收获装置，通过一组挖掘刀的设置，一方面加宽了装置的收获宽度，另一方面挖掘作业成组向前推进进行，即使甜菜排列不规则也可以全部挖掘出来，不会造成遗漏，此外通过输送机构的设置使得挖掘和收获作业同步进行，缩短了作业时间，提高了工作效率，甜菜的收获率可达98％以上。

附图说明

图1是本实用新型整体结构的轴测图；

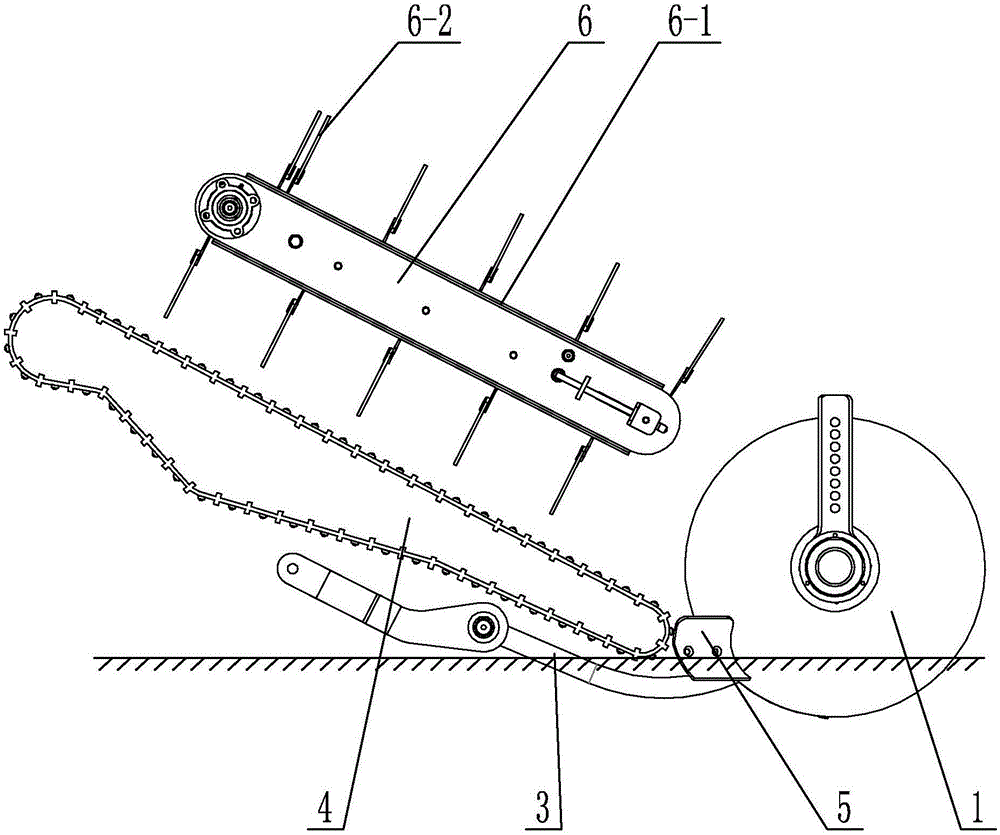

图2是图1的主视图；

图3是图2的俯视图。

具体实施方式

具体实施方式一：结合图1至图3说明，本实施方式所述一种甜菜收获装置包括输送机构4、挖掘刀机构2两个侧支架3和两个圆盘刀1，输送机构4的前端设有挖掘刀机构2，挖掘刀机构2的两侧分别垂直设有一个圆盘刀1，挖掘刀机构2包括固定架2-2和一组挖掘刀2-1，输送机构4的两侧分别设有一个侧支架3，固定架2-2的两端分别通过一个侧支架3固定在输送机构4的前端，一组挖掘刀2-1沿长度方向固接在固定架2-2的前端，挖掘刀2-1的刀刃向下倾斜设置，输送机构4包括一组输送板4-1、两条输送链4-2和两组输送链轮，两组输送链轮并列平行设置在挖掘刀机构2后端的两侧，每组输送链轮的外侧分别通过一条输送链4-2连接，两条输送链4-2之前设有一组输送板4-1，两个圆盘刀1的回转轴与侧支架3转动连接且与电机连接，每组输送链轮分别与侧支架3转动连接且通过传动机构与电机连接。

如此设计将整个装置设置在牵引装置的后端，启动牵引装置后，牵引装置通过侧支架3带动收获装置向前行进，圆盘刀1在电机的带动下向前回转，首先切入到土壤中，整个挖掘过程是在土壤表层以下120mm处左右进行的，挖掘刀2将甜菜挖掘出来，输送机构4中的输送板4-1在电机的带动下向后传送，挖掘出来的甜菜通过输送机构4输送到后端进行收获，从而完成整个挖掘收获过程。

具体实施方式二：结合图1至图3说明，本实施方式所述输送机构4的后端向上倾斜设置。其它组成和连接方式与具体实施方式一相同。

如此设计以便减少整个收获装置的总体长度，在保证甜菜在输送机构4上不会滑落的前提下，可以适当加大输送机构4与水平面之间的角度。

具体实施方式三：结合图1至图3说明，本实施方式所述一种甜菜收获装置还包括两个侧犁铧5，侧犁铧5分别设置在两个圆盘刀1后端的外侧，侧犁铧5的后端向外侧倾斜。其它组成和连接方式与具体实施方式一或二相同。

如此设计便于将圆盘刀1与侧支架3之间的土壤拨到机体以外，以保证收获装置能够顺利前行。

具体实施方式四：结合图1至图3说明，本实施方式所述一种甜菜收获装置还包括驱动机构6，驱动机构6平行设置在输送机构4的上端，驱动机构6包括一组挡板6-2、两条驱动链条6-1和两组驱动链轮，两组驱动链轮并列平行设置在输送机构4上端的中部，每组驱动链轮的外侧分别通过一条驱动链条6-1连接，驱动链条6-1的外侧均布垂直固接有一组挡板6-2，挡板6-2的一端与一条驱动链条6-1固接，挡板6-2的另一端与另一条驱动链条6-1固接，每组驱动链轮分别与侧支架3转动连接且通过传动机构与电机连接。其它组成和连接方式与具体实施方式三相同。

如此设计通过驱动机构6配合辅助输送机构4将甜菜输送到后端，挡板6-2的设置一方面可以防止甜菜在输送机构4上集中堆积，另一方面可以防止甜菜在重力的作用下发生滑落。

具体实施方式五：结合图1至图3说明，本实施方式所述输送链轮和驱动链轮同步转动。其它组成和连接方式与具体实施方式四相同。

如此设计便于驱动机构6能够完全配合输送机构4的速度，辅助完成甜菜的输送作业。

具体实施方式六：结合图1至图3说明，本实施方式所述一组挖掘刀2-1中所包含的挖掘刀2-1的数量为三个。其它组成和连接方式与具体实施方式一、二、四或五相同。

如此设计便于配合单垄双行的种植模式进行挖掘，采用三个挖掘刀2-1，每行甜菜通过相邻两个挖掘刀2-1配合进行挖掘。

具体实施方式七：结合图1至图3说明，本实施方式每个挖掘刀2-1的前端均为三角形。其它组成和连接方式与具体实施方式六相同。

如此设计一方面便于减少挖掘时收到的阻力，另一方面当甜菜的种植出现排列偏移时，通过相邻两个挖掘刀2-1的配合，依然可实现甜菜的挖掘汇集。

具体实施方式八：结合图1至图3说明，本实施方式所述挖掘刀2-1与固定架2-2之间通过螺栓固接。其它组成和连接方式与具体实施方式七相同。

如此设计便于实现挖掘刀2-1的维修和更换，以减少维修养护成本。
