一种用于自走式薯类联合收获机的挖掘刀机构的制作方法

本实用新型涉及农业机械技术领域，尤其是一种用于自走式薯类联合收获机的挖掘刀机构。

背景技术：

我国是农业大国，但是在农业科技的发展水平上还是比较落后，输送机的历史悠久，中国古代的高转筒车和提水的翻车，是现代斗式提升机和刮板输送机的雏形，输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机，输送机可进行水平、倾斜输送机，也可组成空间输送线路，输送线路一般是固定的。输送机输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛，薯类收获机是应用于薯类农作物的收获的机器，但是现有技术中该类收获机的自动化效率较低，而且在使用过程中传统的挖掘刀结构简单，位置固定，导致遇到硬质地面时很容易对铲刀顶端造成卷边，大大缩短铲刀的使用寿命，使用成本很高。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的用于自走式薯类联合收获机的挖掘刀机构，解决传统的挖掘刀结构简单，位置固定，导致遇到硬质地面时很容易对铲刀顶端造成卷边，大大缩短铲刀的使用寿命，使用成本很高的问题。

本实用新型解决其技术问题所采用的技术方案是：一种用于自走式薯类联合收获机的挖掘刀机构，包括机架和铲刀头，所述的机架上端固定连接有工作台，所述的工作台上表面具有前低后高的工作斜面，所述的工作台两侧壁开设上端具有开口的输送槽，所述的输送槽内设置有输送带，所述的输送槽内壁上设置有二十八个用于带动输送带运行的输送辊，所述的输送带和输送辊在工作台上组成用于带动薯类向上输送的输送机构，所述的工作台内部近上端固定连接有用于带动整个输送机构运行的发动机，所述的铲刀头末端与工作台前端固定连接，所述的铲刀头前端设置有辅助挤压铲头，所述的辅助挤压铲头近铲刀头面具有连接滑杆，所述的辅助挤压铲头通过连接滑杆插入铲刀头内部与铲刀头内部滑动连接，所述的工作台内部近铲刀头位置开设有电动推杆，所述的电动推杆前端横向穿入铲刀头内部与连接滑杆横向固定连接，所述的机架下端安装有履带式行动机构，所述的连接滑杆近电动推杆端固定连接有用于控制履带式行动机构停止运行的按压触控开关，所述的工作台背面近上端铰链连接有用于给发动机、电动推杆和履带式行动机构供电的翻转式太阳能供电板。

优选地，为了提升舒适度，所述的机架上表面位于工作台两侧均固定连接有固定座椅。

优选地，为了方便控制，所述的机架上表面位于固定座椅前端固定连接有控制面板。

优选地，为了提升收获精准度，所述的工作台侧壁上安装有导向机构。

本实用新型的有益效果是，本实用新型的一种用于自走式薯类联合收获机的挖掘刀机构通过采用电动推杆和连接滑杆来连接辅助挤压铲头，不仅可以大大提升铲头的安全性，耐用性，还能通过伸缩操作对硬质地面进行预铲，降低对铲刀边缘部位的磨损和冲击，降低功耗损失，还能在前端压力过大的情况下利用按压触控开关来对履带式行动机构进行干涉，大大提升整个收获机的安全性和智能性。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构示意图。

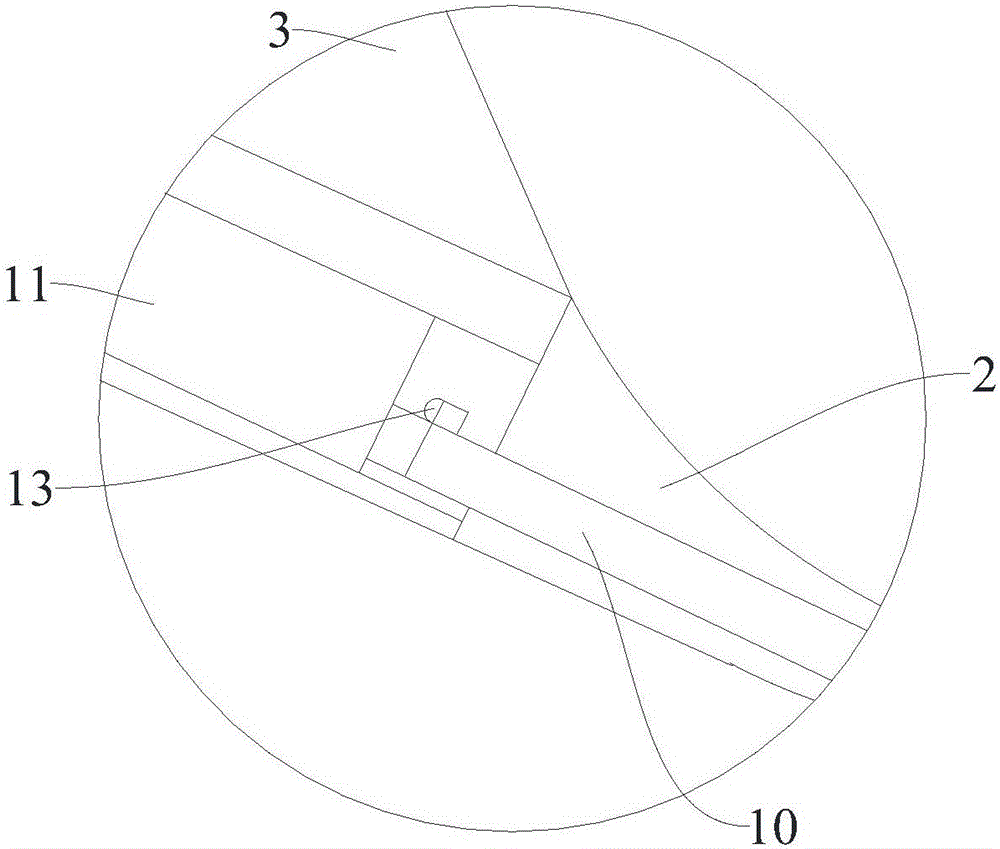

图2是图1中A位置的内部结构示意图。

图中:1.机架，2.铲刀头，3.工作台，4.工作斜面，5.输送槽，6.输送带，7.输送辊，8.发动机，9.辅助挤压铲头，10.连接滑杆，11.电动推杆，12.履带式行动机构，13.按压触控开关，14.太阳能供电板，15.固定座椅，16.控制面板，17.导向机构。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

图1和图2所示的一种用于自走式薯类联合收获机的挖掘刀机构，包括机架1和铲刀头2，机架1上端固定连接有工作台3，工作台3上表面具有前低后高的工作斜面4，工作台3两侧壁开设上端具有开口的输送槽5，输送槽5内设置有输送带6，输送槽5内壁上设置有二十八个用于带动输送带6运行的输送辊7，输送带6和输送辊7在工作台3上组成用于带动薯类向上输送的输送机构，工作台3内部近上端固定连接有用于带动整个输送机构运行的发动机8，铲刀头2末端与工作台3前端固定连接，铲刀头2前端设置有辅助挤压铲头9，辅助挤压铲头9近铲刀头2面具有连接滑杆10，辅助挤压铲头9通过连接滑杆10插入铲刀头2内部与铲刀头2内部滑动连接，工作台3内部近铲刀头2位置开设有电动推杆11，电动推杆11前端横向穿入铲刀头2内部与连接滑杆10横向固定连接，机架1下端安装有履带式行动机构12，连接滑杆10近电动推杆11端固定连接有用于控制履带式行动机构12停止运行的按压触控开关13，工作台3背面近上端铰链连接有用于给发动机8、电动推杆11和履带式行动机构12供电的翻转式太阳能供电板14。

优选地，为了提升舒适度，机架1上表面位于工作台两侧均固定连接有固定座椅15，优选地，为了方便控制，机架1上表面位于固定座椅前端固定连接有控制面板16，优选地，为了提升收获精准度，工作台3侧壁上安装有导向机构17，本实用新型的一种用于自走式薯类联合收获机的挖掘刀机构通过采用电动推杆11和连接滑杆10来连接辅助挤压铲头9，不仅可以大大提升铲头的安全性，耐用性，还能通过伸缩操作对硬质地面进行预铲，降低对铲刀边缘部位的磨损和冲击，降低功耗损失，还能在前端压力过大的情况下利用按压触控开关13来对履带式行动机构12进行干涉，大大提升整个收获机的安全性和智能性。

实施例：作业时铲刀头2和辅助挤压铲头9入土达到一定深度后，随着收获机的前进，红薯被挖出去后再通过输送槽5输送，所述输送槽5与机架1之间的倾斜角度为X度，其中25≤X≤45。人们可以通过控制面板16来控制电动推杆11伸缩，电动推杆11带动辅助挤压铲头9和连接滑杆10前后伸缩，方便降低铲土难度。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
