一种球盖式出水栓的制作方法

本实用新型涉及农业节水灌溉设备技术领域，尤其是涉及一种球盖式出水栓。

背景技术：

目前，西北地区由于水资源相对缺乏，随着高效农业节水灌溉技术的不断发展，以及国家对节水灌溉的高度重视，通过在地下铺设管道来代替原有渠道的管灌工程得到了大面积的推广。常见的给水栓由于出水时水压较大，打开出水口时，水向四周飞溅，导致部分水分浪费，甚至部分出水栓由于密闭性能差而无灌溉时漏水。

技术实现要素：

本实用新型的目的在于避免现有技术的缺陷而提供一种球盖式出水栓，有效解决了现有技术存在的问题。

为实现上述目的，本实用新型采取的技术方案为：所述的一种球盖式出水栓，其特点是包括支架，所述的支架上设置有螺母，与螺母配合设置的螺杆上端安装有手柄，螺杆下端与支架内的导水盖上端的连接架相连，导水盖内设置有橡胶球，导水盖下方对应设置有出水管。

所述的螺杆下端通过插销与连接架相连，连接架焊接在导水盖上部，支架下部与出水管焊接。

所述的导水盖为倒“V”型结构。

本实用新型的有益效果是：所述的一种球盖式出水栓，其通过倒“V”型导水盖有效防止出水口四周飞溅，浪费水源和操作不便等问题；其次在导水盖下设置的橡胶球具有良好的密封性能，可防止不灌溉时漏水，从而节约水资源。

附图说明

图1是本实用新型结构原理示意图；

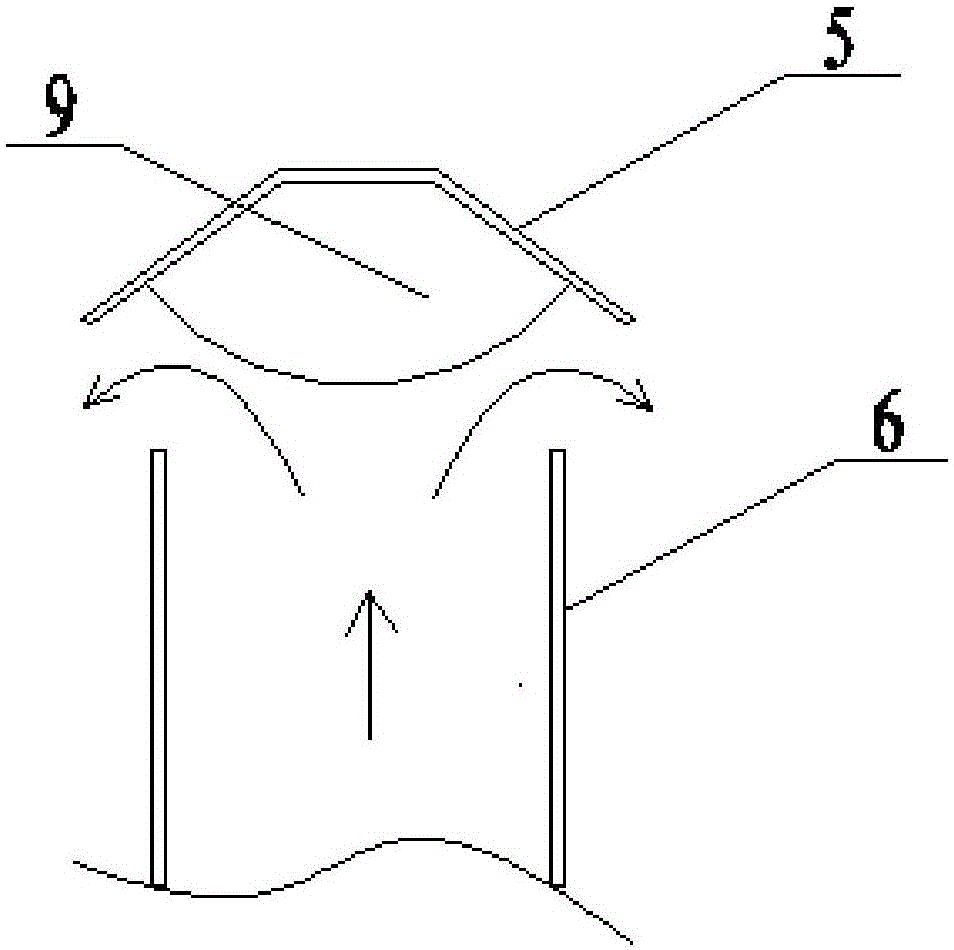

图2是本实用新型的导水盖出水结构示意图。

图中所示：1.手柄，2.螺杆，3.螺母，4.支架，5.导水盖，6.出水管，7.插销，8.连接架，9.橡胶球。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1和2所示，所述的一种球盖式出水栓，其特点是包括支架，所述的支架上设置有螺母，与螺母配合设置的螺杆上端安装有手柄，螺杆下端与支架内的导水盖上端的连接架相连，导水盖内设置有橡胶球，导水盖下方对应设置有出水管。

进一步，所述的螺杆2下端通过插销7与连接架8相连，连接架8焊接在导水盖5上部，支架4下部与出水管6焊接。

进一步，所述的导水盖5为倒“V”型结构。

所述的一种球盖式出水栓，灌溉开始前，缓慢逆时针旋转手柄1，因为螺母3和支架4与出水管6固定相连，故通过连接架8和插销7使得导水盖5随着螺杆2的上升而被提起到合适位置。在水从出水口流出时，在倒“V”型导水盖5的作用下，水流侧向下运动，可防止水直接喷出。灌水结束后，顺时针旋转手柄1，使橡胶球9压紧出水管6，使其密封良好，可防止在其他出水口灌溉时漏水。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
