双偏柱组合式土壤复层深松铲的制作方法

本实用新型属于农业机械制造技术领域，是一种用于松土的铲。

背景技术：

农田土壤深松技术是在土壤管理和农作物生产过程中一项重要的应用技术。深松作为保护性耕作技术之一越来越受到重视，通过深松，可以加深土壤的耕作层，改善土壤的透气率和透水性，达到保水、抗旱、排水、抗涝和保肥的目的。现有土壤深松铲主要由铲体和铲头构成，铲头安装在铲体底部，工作时将铲体固定在牵引机械的架体上，铲头在土层下进行深耕。这种深松铲主要针对有一定深度的土层进行松土，而接近表面的土层只能翻开，没有达到松土效果，不利于保墒。

技术实现要素：

本实用新型要解决的技术问题是公开一种双偏柱组合式土壤复层深松铲，在进行深耕的同时，耕松表层土壤。

本实用新型解决技术问题的方案是采用左主偏柱铲、右主偏柱铲、左辅偏柱铲和右辅偏柱铲构成双偏柱组合式土壤复层深松铲，左主偏柱铲和右主偏柱铲均为条状板，左主偏柱铲的下半部分形成向左面弯曲的弧形体，右主偏柱铲的下半部分形成向右面弯曲的弧形体，左主偏柱铲和右主偏柱铲的上部固定在一起，成人字形，左辅偏柱铲固定在左主偏柱铲中部，并且向左面弯曲，右辅偏柱铲固定在右主偏柱铲中部，并且向右面弯曲，左辅偏柱铲和右辅偏柱铲成八字形，左主偏柱铲和右主偏柱铲的前端均有主刃口，左辅偏柱铲和右辅偏柱铲的前端均有辅刃口，主刃口和辅刃口方向一致。

左主偏柱铲和右主偏柱铲的顶端有装配孔，通过装配孔与牵引装置连接。

工作时，牵引装置带动本深松铲沿主刃口所指方向前进，通过左主偏柱铲和右主偏柱铲对土壤深耕，左辅偏柱铲和右辅偏柱铲将表层土壤破成碎块。

本实用新型操作简便，不但能够深松土壤，还能够对土壤表层破碎，保墒效果好，松土范围大，适用于播种前深耕。

附图说明：

图1为本实用新型结构示意图；

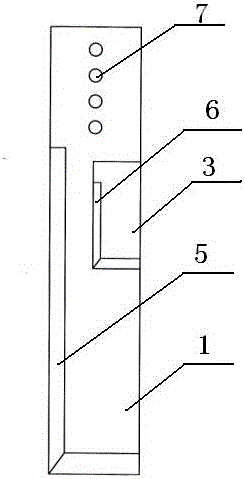

图2为图1的侧视图；

图3为图1的A－A视图。

具体实施方式：

本实用新型由左主偏柱铲1、右主偏柱铲2、左辅偏柱铲3和右辅偏柱铲4构成，左主偏柱铲1和右主偏柱铲2均为条状板，左主偏柱铲1的下半部分形成向左面弯曲的弧形体，右主偏柱铲2的下半部分形成向右面弯曲的弧形体，左主偏柱铲1和右主偏柱铲2的上部固定在一起，成人字形，左辅偏柱铲3固定在左主偏柱铲1中部，并且向左面弯曲，右辅偏柱铲4固定在右主偏柱铲2中部，并且向右面弯曲，左辅偏柱铲3和右辅偏柱铲4成八字形，左主偏柱铲1和右主偏柱铲2的前端均有主刃口5，左辅偏柱铲3和右辅偏柱铲4的前端均有辅刃口6，主刃口5和辅刃口6方向一致，左主偏柱铲1和右主偏柱铲2的顶端有装配孔7。
