一种多功能开沟铺管机的制作方法

本实用新型涉及农业用具领域，具体涉及一种多功能开沟铺管机。

背景技术：

开沟铺管机是一类用于农田排涝排碱的大型作业机械，在河套灌区盐碱地广泛使用，合理地调度和使用开沟铺管机的作业功率有利于充分发挥开沟铺管机的效能，提高机具的可靠性和经济性，一般而言，开沟铺管机开沟作业所消耗的功率是与施工场地的土质构造条件、开沟深度、刀链转速、进刀量等密切相关，通常情况下，土质构造条件是复杂的，开沟深度是随着坡降而时刻变化的，刀链转速与进刀量由人工掌控，使得开沟作业功率复杂多变，传统的开沟作业是按施工要求的开沟深度与坡降，根据土质构造条件、刀链部件强度以及开沟铺管机动力性能等，人工观测控制刀链转速与进刀量，无法保证开沟铺管机实际作业功率与设计的理论作业功率相符合。为此，我们提出一种多功能开沟铺管机。

技术实现要素：

本实用新型的目的在于提供一种多功能开沟铺管机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能开沟铺管机，包括底板、驱动装置、机架、控制箱和安装架，所述底板上表面设有机架和支撑腿，所述机架位于支撑腿的一侧，所述机架一侧设有扶手，且扶手的一侧设有控制箱，所述支撑腿上表面设有座椅，所述底板下表面设有后车轮，所述底板一侧设有轴承另一侧设有后座，所述轴承一侧设有驱动装置，且驱动装置的一侧设有照明灯，所述驱动装置下表面设有前车轮。

优选的，所述后座一侧设有滑轨，且滑轨的一侧设有滑动座，所述滑动座通过关节与机械臂固定连接，所述机械臂一侧设有安装架。

优选的，所述安装架上表面设有管道箱，且管道箱内部设有收管盘和立柱，所述收管盘位于立柱的一侧，所述安装架下表面设有覆土板、放管孔和开沟刀，所述覆土板位于放管孔的一侧，所述放管孔位于开沟刀的一侧。

优选的，所述驱动装置内部设有发动机、变速箱和散热装置，所述发动机位于变速箱的一侧，所述变速箱位于散热装置的一侧。

优选的，所述控制箱上表面设有油表盘、危险报警灯和控制按钮，所述油表盘位于危险报警灯的一侧，所述危险报警灯位于控制按钮的一侧。

与现有技术相比，本实用新型的有益效果是：该多功能开沟铺管机通过设有照明灯、控制箱、滑轨、管道箱、覆土板和开沟刀，使得设备能够实现开沟铺管一体化，大大的节省人力物力，提高农田排涝排碱的效率，照明灯使得设备在夜间也能工作，满足在一些特殊情况下的需求，控制箱方便操作人员控制设备，提高开沟铺管的效率，通过控制按钮控制，使得滑动座在滑轨上面面上下滑动，可根据需要调节开沟刀的位置，方便快捷，增加设备的适应性，管道箱方便于管道的放置，防止管道收到硬物挤压破裂，提高管道的寿命，覆土板和开沟刀使得设备能够实现开沟覆土一体化，增加管道铺设的效率，降低人的劳累，同时，设备结构简单，易于实现。

附图说明

图1为本实用新型结构示意图；

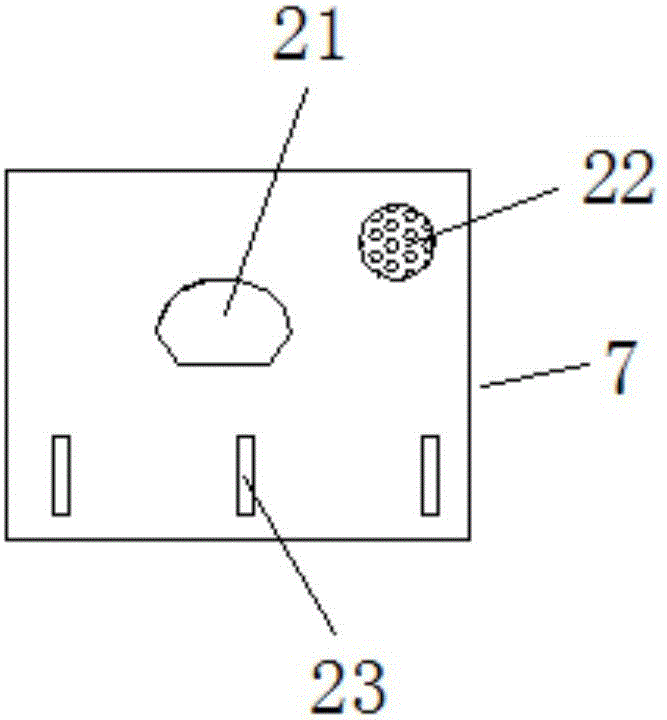

图2为本实用新型控制箱俯视的结构示意图；

图3为本实用新型管道箱内部结构示意图；

图4为本实用新型驱动装置内部结构示意图

图中：1底板、2轴承、3驱动装置、4照明灯、5前车轮、6机架、7控制箱、8扶手、9座椅、10支撑腿、11后座、12滑轨、13滑动座、14机械臂、15管道箱、16安装架、17覆土板、18放管孔、19开沟刀、20后车轮、21油表盘、22危险报警灯、23控制按钮、24收管盘、25立柱、26发动机、27变速箱、28散热装置、29关节。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种多功能开沟铺管机，包括底板1、驱动装置3、机架6、控制箱7和安装架16，安装架16上表面设有管道箱15，且管道箱15内部设有收管盘24和立柱25，收管盘24位于立柱25的一侧，安装架16下表面设有覆土板17、放管孔18和开沟刀19，覆土板17位于放管孔18的一侧，放管孔18位于开沟刀19的一侧，管道箱15方便于管道的放置，防止管道受到硬物挤压破裂，提高管道的寿命，覆土板17和开沟刀19使得设备能够实现开沟覆土一体化，增加管道铺设的效率，降低人的劳累，底板1上表面设有机架6和支撑腿10，机架6位于支撑腿10的一侧，机架6一侧设有扶手8，且扶手8的一侧设有控制箱7，控制箱7上表面设有油表盘21、危险报警灯22和控制按钮23，油表盘21位于危险报警灯22的一侧，危险报警灯22位于控制按钮23的一侧，控制箱7方便操作人员控制设备，提高开沟铺管的效率，危险报警灯22能够及时发现设备的故障，第一时间排除，保证工人作业的安全和效率，操作人员可根据需要调节控制按钮23，提高开沟铺管的效率，支撑腿10上表面设有座椅9，底板1下表面设有后车轮20，底板1一侧设有轴承2另一侧设有后座11，后座11一侧设有滑轨12，且滑轨12的一侧设有滑动座13，滑动座13通过关节29与机械臂14固定连接，机械臂14一侧设有安装架16，通过控制按钮23控制，使得滑动座13在滑轨12上面面上下滑动，可根据需要调节开沟刀19的位置，方便快捷，增加设备的适应性，轴承2一侧设有驱动装置3，驱动装置3内部设有发动机26、变速箱27和散热装置28，发动机26位于变速箱27的一侧，变速箱27位于散热装置28的一侧，变速箱27可以调节开沟刀19的转速，提高开沟刀19开沟的效率，散热装置28防止发动机26长时间工作，温度过高，保护发动机26，提高设备的寿命，且驱动装置3的一侧设有照明灯4，照明灯4使得设备在夜间也能工作，满足在一些特殊情况下的需求，驱动装置3下表面设有前车轮5。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
