旋转种植架的制作方法

本实用新型涉及园林农艺设备，更具体是涉及一种可收纳多层花盆，可拆装的旋转种植架。

背景技术：

现在人们越来越注重绿色生活，往往在家里、办公室摆放绿色植物，为了在有限空间尽可能摆放更多的植物，需要使用到多层种植架摆放花盘。目前的多层种植架通常为方形金属层架，花盆摆放在层架上。这种种植架的层板和支架体积较大，拆装时候零件占用空间大，包装和运输都比较麻烦，施肥、浇水、除草需要沿层架方向往返走动，操作不够方便。

另外有种种植架为圆形结构，外形为金字塔形层架，其结构包括底座，底座上固设支撑杆，支撑杆上按不同高度装设若干层支承板或支承环，多个花盆搁置在支承板上或钩装在支承环上。这种结构由于支撑杆固定在底座上，不能转动，阳光只会照射作物的一两个面，同样施肥、浇水、除草时需要绕种植架走动，操作不够方便。

技术实现要素：

本实用新型目的在于提供一种容易拆装，包装运输占用空间较少，方便施肥、浇水、除草的旋转种植架。

本实用新型的旋转种植架，其结构包括底座、支撑组件、支承环，支承环装设于支撑组件上，其特征在于：底座中央固设轴承，支撑组件装设于轴承上。

为方便包装运输，所述的支撑组件由若干轴筒竖直连接组成，相邻轴筒端部相互套接，支承环穿接并固定于轴筒上。

为锁紧轴筒，所述的轴承上面装设轴承座，其上开设螺孔，轴承座上同时设有锁紧螺丝螺接入该螺孔内，将轴筒与轴承座锁紧，保证轴承与轴筒的同步转动。

所述的轴筒内腔中央穿接螺杆，螺杆底端穿接入轴承上，装设于种植架顶部的第一支承环，其中央开设螺孔，螺杆顶端螺接入该螺孔内，使螺杆与顶部的第一支承环同步转动。

为增加种植架高度，使种植架能收纳更多层花盆，需要延长螺杆长度，所述的螺杆为若干条，之间使用螺套连接。

本实用新型的旋转种植架，在底座中央固设轴承，使支撑组件能旋转，带动支承环上的花盆全方位转动，方便作物360度吸收阳光，操作者在固定位置便可完成施肥、浇水、除草工作；支撑组件中轴筒、螺杆皆由多跟接驳组成，零件体积较小，容易拆卸，方便包装收藏和运输。

附图说明

图1是本实用新型旋转种植架的结构装配图；

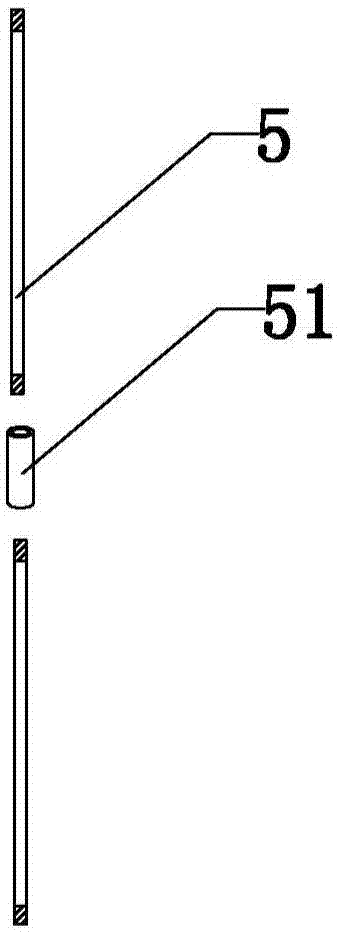

图2是本实用新型中延长螺杆的结构装配图。

具体实施方式

下面结合附图对本实用新型旋转种植架作进一步说明。

参看图1，本实用新型的旋转种植架，底座1中央固设轴承2，轴筒3为两根竖直连接,下方的轴筒顶端与上方轴筒底端相互套接，两个支承环4穿接并固定于轴筒上。花盆6侧壁设有挂钩61，钩装于支承环4上。

轴承2上面装设轴承座21，其上开设螺孔，利用锁紧螺丝22将下方轴筒3与轴承座锁紧，保证轴承与轴筒的同步转动。

轴筒3内腔中央穿接螺杆5，螺杆底端穿接入轴承2上，装设于种植架顶部的第一支承环41，其中央开设螺孔42，螺杆顶端螺接入螺孔内，使螺杆与第一支承环同步转动。

本实施例为两层花盆，应当指出为增加种植架高度，使种植架能收纳更多层花盆，可以增加轴筒3和支承环4数量，相邻轴筒首尾相互套接，支承环穿接并固定在轴筒上。同时，增加种植架高度需延长螺杆5长度，为保持配件体积细小，所述的螺杆5为两条或更多，之间使用螺套51连接。
