光伏板下蔬菜种植播种装置及其工作方法与流程

本发明涉及一种光伏板下蔬菜种植播种装置及其工作方法。

背景技术：

在光伏板下种植相对人工成本高，且空间狭小，温度高，难以操作，具有很大的局限性。

技术实现要素：

鉴于现有技术的不足，本发明所要解决的技术问题是提供一种光伏板下蔬菜种植播种装置及其工作方法，不仅结构设计合理，而且高效便捷。

为了解决上述技术问题，本发明的技术方案是：一种光伏板下蔬菜种植播种装置，包括机架，所述机架的一侧设置有种子箱组件，所述机架的另一侧设置有播种组件，所述种子箱组件与播种组件之间设置有用以将种子箱组件内的种子转移到播种组件内的输送组件。

进一步的，所述种子箱组件包含主种子箱与若干个设置在主种子箱下方的分种子箱，所述主种子箱的底部设置有若干个连接主种子箱与分种子箱的管道，所述分种子箱的底部设置有第一振动器。

进一步的，所述输送组件包含铰接在机架旁侧的四连杆机构，所述机架上设置有用以驱动四连杆机构转动的第一电机，两个所述四连杆机构之间铰接有真空负压吸种室，所述真空负压吸种室的下部设置有若干个与分种子箱一一对应设置的吸嘴盘，每个所述吸嘴盘上均环形间隔布置有若干个吸嘴，所述真空负压吸种室的内部设置有连接所有吸嘴的真空发生器。

进一步的，所述真空发生器与吸嘴之间设置避免种子进入真空发生器的筛网。

进一步的，所述播种组件包含机壳，所述机壳的上层固定设置有若干个排种盘，所述机壳的中层固定设置有若干个导种盘，所述机壳的下层活动设置有若干个播种盘，每个所述播种盘对应设置有一个用以驱动其转动的第二电机，每个所述播种盘的底部固定设置有至少一个播种管。

进一步的，每个所述排种盘上均环形间隔布置有若干个排种孔，每个所述导种盘上均环形间隔布置有若干个导种道，每个所述播种盘上均环形间隔布置有若干个播种孔，所述分种子箱、吸嘴盘、排种盘、导种盘以及播种盘的排布方式一致且一一对应设置，一一对应设置的所述吸嘴盘、排种盘、导种盘以及播种盘上的若干吸嘴、若干排种孔、若干导种道以及若干播种孔也一一对应设置。

进一步的，一一对应设置的所述排种盘、导种盘、播种盘上的若干排种孔、若干导种道、若干播种孔位于同一轮廓线上，所述播种管位于所述轮廓线中。

进一步的，所述机架上设置有气吹装置，所述导种道内设置有第二振动器。

进一步的，所述机架的两侧设置有输送带，所述机壳的两侧分别与两侧的输送带连接在一起。

一种光伏板下蔬菜种植播种装置的工作方法，包含上述所述的光伏板下蔬菜种植播种装置，包含以下步骤：四连杆机构转动，真空负压吸种室置于分种子箱的上方，真空发生器工作，将分种子箱内的种子吸入吸嘴盘的吸嘴内，四连杆机构转动，真空负压吸种室置于输送组件的上方，真空发生器停止工作，吸嘴盘的吸嘴内的种子掉落至排种盘的排种孔内，种子经导种盘的导种道进入播种盘的播种孔内，播种盘转动，当播种孔对准播种管时，播种孔内的种子经播种管落至地面的穴孔，完成播种。

与现有技术相比，本发明具有以下有益效果：本发明结构设计简单、合理，播种效率高，高效便捷，具有广阔的应用前景。

下面结合附图和具体实施方式对本发明做进一步详细的说明。

附图说明

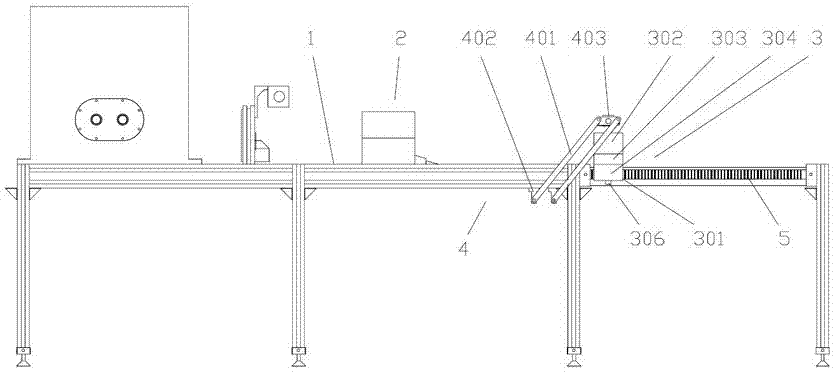

图1为本发明实施例构造的侧视示意图。

图2为本发明实施例构造的侧视示意图。

图3为本发明实施例构造的俯视示意图。

图4为本发明实施例种子箱组件的构造示意图。

图5为本发明实施例排种盘的构造示意图。

图6为本发明实施例真空负压吸种室的构造示意图。

图7为本发明实施例播种组件的构造示意图。

图中：1-机架，2-种子箱组件，201-主种子箱，202-分种子箱，203-管道，204-第一振动器，3-播种组件，301-机壳，302-排种盘，303-导种盘，304-播种盘，305-第二电机，306-播种管，307-排种孔，308-导种道，309-播种孔，4-输送组件，401-四连杆机构，402-第一电机，403-真空负压吸种室，404-吸嘴盘，405-吸嘴，5-输送带。

具体实施方式

为让本发明的上述特征和优点能更明显易懂，下文特举实施例，并配合附图，作详细说明如下。

如图1~7所示，一种光伏板下蔬菜种植播种装置，包括机架1，所述机架1的一侧设置有种子箱组件2，所述机架1的另一侧设置有播种组件3，所述种子箱组件2与播种组件3之间设置有用以将种子箱组件2内的种子转移到播种组件3内的输送组件4。

在本发明实施例中，所述种子箱组件2包含主种子箱201与若干个设置在主种子箱201下方的分种子箱202，所述主种子箱201的底部设置有若干个连接主种子箱201与分种子箱202的管道203，所述分种子箱202的底部设置有第一振动器204。

在本发明实施例中，所述输送组件4包含铰接在机架1旁侧的四连杆机构401，所述机架1上设置有用以驱动四连杆机构401转动的第一电机402，两个所述四连杆机构401之间铰接有真空负压吸种室403，所述真空负压吸种室403的下部设置有若干个与分种子箱202一一对应设置的吸嘴盘404，每个所述吸嘴盘404上均环形间隔布置有若干个吸嘴405，所述真空负压吸种室403的内部设置有连接所有吸嘴405的真空发生器。

在本发明实施例中，所述真空发生器与吸嘴405之间设置避免种子进入真空发生器的筛网。

在本发明实施例中，所述播种组件3包含机壳301，所述机壳301的上层固定设置有若干个排种盘302，所述机壳301的中层固定设置有若干个导种盘303，所述机壳301的下层活动设置有若干个播种盘304，每个所述播种盘304对应设置有一个用以驱动其转动的第二电机305，每个所述播种盘304的底部固定设置有至少一个播种管306。

在本发明实施例中，每个所述排种盘302上均环形间隔布置有若干个排种孔307，每个所述导种盘303上均环形间隔布置有若干个导种道308，每个所述播种盘304上均环形间隔布置有若干个播种孔309，所述分种子箱202、吸嘴盘404、排种盘302、导种盘303以及播种盘304的排布方式一致且一一对应设置，一一对应设置的所述吸嘴盘404、排种盘302、导种盘303以及播种盘304上的若干吸嘴405、若干排种孔307、若干导种道308以及若干播种孔309也一一对应设置。

在本发明实施例中，一一对应设置的所述排种盘302、导种盘303、播种盘304上的若干排种孔307、若干导种道308、若干播种孔309位于同一轮廓线上，所述播种管306位于所述轮廓线中。

在本发明实施例中，所述机架1上设置有气吹装置，所述气吹装置选用现有的气吹装置，便于清堵与排种，所述导种道308内设置有第二振动器，便于种子跌落。

在本发明实施例中，所述机架1的两侧设置有输送带5，所述机壳301的两侧分别与两侧的输送带5连接在一起，所述输送组件4可以沿着输送带5往复运动，至预定位置进行播种。

在本发明实施例中，一种光伏板下蔬菜种植播种装置的工作方法，包含上述所述的光伏板下蔬菜种植播种装置，包含以下步骤：四连杆机构401转动，真空负压吸种室403置于分种子箱202的上方，真空发生器工作，将分种子箱202内的种子吸入吸嘴盘404的吸嘴405内，四连杆机构401转动，真空负压吸种室403置于输送组件4的上方，真空发生器停止工作，吸嘴盘404的吸嘴405内的种子掉落至排种盘302的排种孔307内，种子经导种盘303的导种道308进入播种盘304的播种孔309内，播种盘304转动，当播种孔309对准播种管306时，播种孔309内的种子经播种管306落至地面的穴孔，完成播种；运行稳定，播种精准，灵活性高，适用性好。

在本发明实施例中，在工作过程中，所述排种孔307、若干导种道308以及若干播种孔309一一对准，便于种子进入播种孔309，播种盘304转动，当播种孔309对准播种管306时，播种孔309内的种子经播种管306落至地面的穴孔，完成播种；所述排种孔307、若干导种道308以及若干播种孔309的个数根据实际情况而定，并不局限于此。

本发明不局限于上述最佳实施方式，任何人在本发明的启示下都可以得出其他各种形式的光伏板下蔬菜种植播种装置及其工作方法。凡依本发明申请专利范围所做的均等变化与修饰，皆应属本发明的涵盖范围。
