本发明属于播种工具技术领域,尤其涉及一种多功能的播种工具。
背景技术:
生活中,不管是在农村还是在城市,有条件的话,人们都喜欢在家门口挖出一块地用来种植瓜果蔬菜,但是瓜果蔬菜的种子有的比芝麻还小,这样在播种和储存时存在如下缺点:首先,由于蔬菜种子太小,在人工播种时就存在不方便握拿、费时费力效率低、播种质量低、腰酸背痛等麻烦;其次,蔬菜种子在储存时需要一个干燥的环境,生活中通常是将蔬菜种子风干后密封保存,但由于植物种子新陈代谢,一段时间之后,种子还是容易发霉或长虫,严重影响了蔬菜种子的发芽率。
中国专利公开号为201611118303.9,发明创造名称为一种手动播种工具包括存储筒,存储筒包括上端盖、下端面、筒体和存储内腔,上端盖上设有手握柄,其内部设有干燥剂;下端面内设有落料孔,落料孔内设有可以在落料孔内上下滑动的抵触杆,抵触杆在存储腔内的一端设有第一密封板,另一端设置有第二密封板;所述的落料孔内固定设置有一个限位架,所述限位架套设在抵触杆套上。这样在存储内腔内就可以存放蔬菜种子,并通过上端盖内的干燥剂进行干燥储存,有效避免了种子在受潮后容易发霉或被虫咬的缺点,提高了种子的发芽率;在播种时,通过握住手握柄,使用者不必弯腰就可以通过抵触杆将种子埋藏到泥土里面,不但减轻了劳动的强度,而且提高了播种的效率。
但是现有的播种工具还存在着不方便对种子进行搅拌,不方便在下种时同时施肥和施加农药和在天气较热时不方便遮阳的问题。
因此,发明一种多功能的播种工具显得非常必要。
技术实现要素:
为了解决上述技术问题,本发明提供一种多功能的播种工具,以解决现有的播种工具还存在着不方便对种子进行搅拌,不方便在下种时同时施肥和施加农药和在天气较热时不方便遮阳的问题。一种多功能的播种工具,包括储料箱,倒料装置,连接管,把手,盖土镇压轮,支撑架和遮阳棚,所述的储料箱设置在倒料装置的上部;所述的倒料装置设置在连接管的左侧;所述的连接管左端与倒料装置相连接,右端与把手相连接;所述的盖土镇压轮通过支撑架与连接杆相连接;所述的遮阳棚固定在储料箱的上部;所述的储料箱包括分料箱体,盖板,提手,搅拌电机,底座,搅拌杆和搅拌箱体,所述的分料箱体设置在盖板的左下部;所述的提手焊接在盖板的右侧;所述的搅拌电机固定在底座的上部;所述的底座上端与搅拌电机相连接,下端与搅拌箱体相连接;所述的搅拌杆与搅拌电机的输出轴相连接;所述的搅拌箱体安装在分料箱体的右侧。
优选的,所述的盖土镇压轮具体采用不锈钢轮。
优选的,所述的盖板具体采用亚克力透明塑料板。
优选的,所述的遮阳棚包括左固定杆,棚体,右固定杆,连接轴和固定板,所述的左固定杆上端与棚体相连接,下端与连接轴相连接;所述的棚体通过左固定杆和右固定杆固定在固定板的上部;所述的右固定杆上端与棚体相连接,下端与连接轴相连接;所述的连接轴设置在固定板的中心位置;所述的固定板固定在倒料装置的正表面。
优选的,所述的棚体具体采用不锈钢棚体。
优选的,所述的分料箱体包括转轴,肥料放置箱,肥料阀门,隔板,农药放置箱和农药阀门,所述的转轴设置在肥料放置箱与盖板的交接处;所述的肥料放置箱设置在隔板的左侧;所述的肥料阀门安装在肥料放置箱的下部;所述的隔板固定在肥料放置箱和农药放置箱的中间位置;所述的农药放置箱固定在隔板的右侧;所述的农药阀门设置在农药放置箱的下部。
优选的,所述的隔板具体采用pvc塑料板。
优选的,所述的倒料装置包括鸭嘴,连接杆,滚筒,种子毛刷和种轴盖,所述的鸭嘴设置在滚筒上;所述的连接杆设置在种子毛刷的上部;所述的滚筒安装在储料箱的下部;所述的种子毛刷设置在种轴盖的右上部;所述的种轴盖设置在种子毛刷的左下部。
优选的,所述的鸭嘴具体采用三角形不锈钢鸭嘴。
优选的,所述的种子毛刷具体采用pvc软毛刷。
与现有技术相比,本发明具有如下有益效果:由于本发明的一种多功能的播种工具广泛应用播种工具技术领域。同时,本发明的有益效果为:
1.本发明中,所述的盖土镇压轮具体采用不锈钢轮,有利于方便将鸭嘴挖出的土压平整。
2.本发明中,所述的转轴,肥料放置箱,肥料阀门,隔板,农药放置箱和农药阀门,有利于方便在下种时同时施肥和施加农药。
3.本发明中,所述的棚体具体采用不锈钢棚体,有利于防止腐蚀,延长使用寿命。
4.本发明中,所述的左固定杆,棚体,右固定杆,连接轴和固定板,有利于在天气较热时方便遮阳。
5.本发明中,所述的种子毛刷具体采用pvc软毛刷,有利于防止毛刷对种子造成伤害。
6.本发明中,所述的鸭嘴具体采用三角形不锈钢鸭嘴,有利于方便快速的将土翻出,提高工作效率。
7.本发明中,所述的盖板具体采用亚克力透明塑料板,有利于方便查看储料箱内的储料信息情况。
8.本发明中,所述的搅拌电机,底座,搅拌杆和搅拌箱体,有利于方便自动对种子进行搅拌,节省人力成本。
9.本发明中,所述的隔板具体采用pvc塑料板,有利于防止农药和肥料混杂在一起。
10.本发明中,所述的肥料阀门和农药阀门的设置,有利于方便控制肥料或农药的出料情况。
附图说明
图1是本发明的结构示意图。

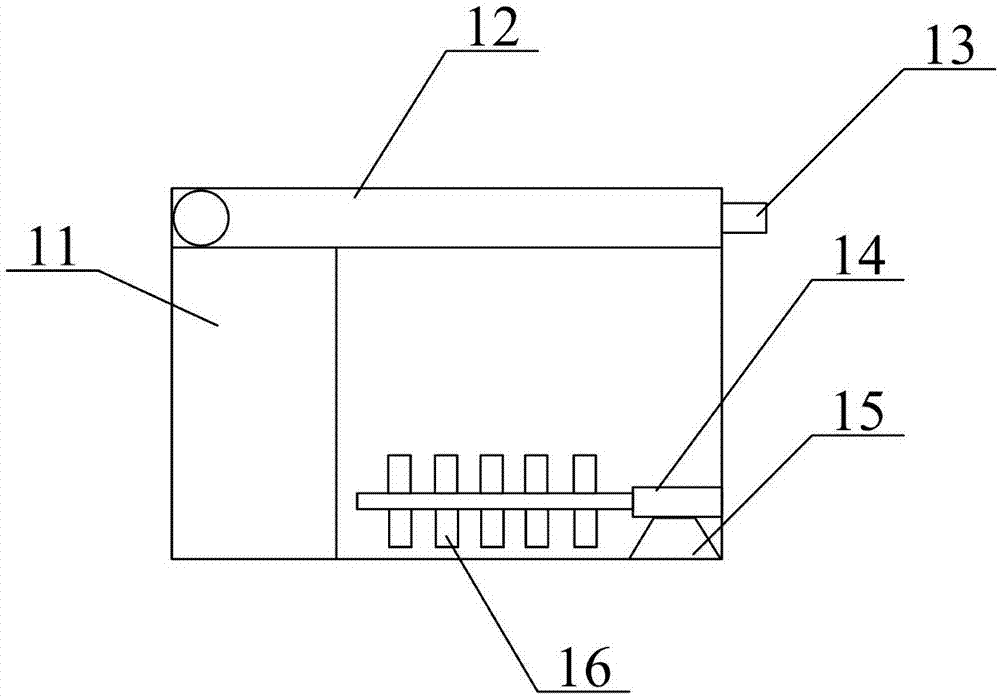

图2是本发明的储料箱结构示意图。
图3是本发明的倒料装置结构示意图。
图4是本发明的遮阳棚结构示意图。
图5是本发明的分料箱体结构示意图。
图中:
1、储料箱;11、分料箱体;111、转轴;112、肥料放置箱;113、肥料阀门;114、隔板;115、农药放置箱;116、农药阀门;12、盖板;13、提手;14、搅拌电机;15、底座;16、搅拌杆;17、搅拌箱体;2、倒料装置;21、鸭嘴;22、连接杆;23、滚筒;24、种子毛刷;25、种轴盖;3、连接管;4、把手;5、盖土镇压轮;6、支撑架;7、遮阳棚;71、左固定杆;72、棚体;73、右固定杆;74、连接轴;75、固定板。
具体实施方式
以下结合附图对本发明做进一步描述:
实施例:
如附图1至附图5所示
本发明提供一种多功能的播种工具,包括储料箱1,倒料装置2,连接管3,把手4,盖土镇压轮5,支撑架6和遮阳棚7,所述的储料箱1设置在倒料装置2的上部;所述的倒料装置2设置在连接管3的左侧;所述的连接管3左端与倒料装置2相连接,右端与把手4相连接;所述的盖土镇压轮5通过支撑架6与连接管3相连接;所述的遮阳棚7固定在储料箱1的上部;所述的储料箱1包括分料箱体11,盖板12,提手13,搅拌电机14,底座15,搅拌杆16和搅拌箱体17,所述的分料箱体11设置在盖板12的左下部;所述的提手13焊接在盖板12的右侧;所述的搅拌电机14固定在底座15的上部;所述的底座15上端与搅拌电机14相连接,下端与搅拌箱体17相连接;所述的搅拌杆16与搅拌电机14的输出轴相连接;所述的搅拌箱体17安装在分料箱体11的右侧。
上述实施例中,具体的,所述的盖土镇压轮5具体采用不锈钢轮。
上述实施例中,具体的,所述的盖板12具体采用亚克力透明塑料板。
上述实施例中,具体的,所述的遮阳棚7包括左固定杆71,棚体72,右固定杆73,连接轴74和固定板75,所述的左固定杆71上端与棚体72相连接,下端与连接轴74相连接;所述的棚体72通过左固定杆71和右固定杆73固定在固定板75的上部;所述的右固定杆73上端与棚体72相连接,下端与连接轴74相连接;所述的连接轴74设置在固定板75的中心位置;所述的固定板75固定在倒料装置2的正表面。
上述实施例中,具体的,所述的棚体72具体采用不锈钢棚体。
上述实施例中,具体的,所述的分料箱体11包括转轴111,肥料放置箱112,肥料阀门113,隔板114,农药放置箱115和农药阀门116,所述的转轴111设置在肥料放置箱112与盖板12的交接处;所述的肥料放置箱112设置在隔板114的左侧;所述的肥料阀门113安装在肥料放置箱112的下部;所述的隔板114固定在肥料放置箱112和农药放置箱115的中间位置;所述的农药放置箱115固定在隔板114的右侧;所述的农药阀门116设置在农药放置箱115的下部。
上述实施例中,具体的,所述的隔板114具体采用pvc塑料板。
上述实施例中,具体的,所述的倒料装置2包括鸭嘴21,连接杆22,滚筒23,种子毛刷24和种轴盖25,所述的鸭嘴21设置在滚筒23上;所述的连接杆22设置在种子毛刷24的上部;所述的滚筒23安装在储料箱1的下部;所述的种子毛刷24设置在种轴盖25的右上部;所述的种轴盖25设置在种子毛刷24的左下部。
上述实施例中,具体的,所述的鸭嘴21具体采用三角形不锈钢鸭嘴。
上述实施例中,具体的,所述的种子毛刷24具体采用pvc软毛刷。
工作原理
本发明中,利用提手13和转轴111将盖板12打开将种子和农药放进搅拌箱体17内进行搅拌,搅拌完成后通过连接杆22,种子毛刷24和种轴盖25将搅拌好的种子排入到鸭嘴21内,当鸭嘴21插入到土地的时候同时将种子种入到地面内,并打开肥料阀门113和农药阀门116将农药和肥料同时种入地面内,在天气炎热时可以利用左固定杆71,棚体72,右固定杆73,连接轴74来遮挡太阳。
利用本发明所述的技术方案,或本领域的技术人员在本发明技术方案的启发下,设计出类似的技术方案,而达到上述技术效果的,均是落入本发明的保护范围。
