一种效率高的食用菌生产用拌料装置的制作方法

本发明涉及食用菌生产技术领域，具体为一种效率高的食用菌生产用拌料装置。

背景技术：

食用菌是指子实体硕大、可供食用的蕈菌（大型真菌），通称为蘑菇，中国已知的食用菌有三百五十多种，其中多属担子菌亚门。

食用菌生产过程中需要用到拌料装置，但现有的拌料装置拌料效率低，在对原料进行搅拌时浪费了大量的时间，减慢了食用菌生产的进度，因此不方便使用者的使用，降低了拌料装置的实用性。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种效率高的食用菌生产用拌料装置，具备拌料效率高等优点，解决了现有的拌料装置拌料效率低的问题。

（二）技术方案

为实现上述拌料效率高的目的，本发明提供如下技术方案：一种效率高的食用菌生产用拌料装置，包括承载板，所述承载板顶部的左侧均固定连接有固定杆，所述固定杆的顶部固定连接有固定板，所述固定板的底部开设有滑槽，所述滑槽的底部设置有电机，所述电机顶部的两侧均固定连接有滑块，所述滑块的顶部贯穿至滑槽的内壁并与滑槽的内壁滑动连接，所述电机的输出端固定连接有拌料柱，所述承载板的顶部设置有拌料箱，所述拌料柱的底部贯穿至拌料箱的内腔，所述拌料柱的两侧均焊接有拌料叶，所述拌料箱底部的两侧均焊接有支撑腿，所述拌料箱左侧的顶部连通有加料口，所述拌料箱右侧的底部连通有出料口，所述拌料箱右侧的底部连通有加料口，所述固定板底部的右侧固定连接有操作箱，所述操作箱内腔的底部固定连接有轴承，所述轴承的内壁套接有圆柱，所述圆柱的顶部固定连接有转盘，所述圆柱的表面套接有圆盘，所述圆盘的表面套设有框架，所述框架的右侧固定连接有连接板，所述连接板的右侧固定连接有气缸，所述转盘顶部的左侧通过限位柱活动连接有活动杆，所述操作箱的左侧开设有与活动杆配合使用的通孔，所述活动杆的左侧通过活动轴与电机活动连接。

优选的，所述拌料叶的表面开设有通孔，且通孔的数量不少于三个。

优选的，所述支撑腿的底部设置有固定块，且固定块的顶部通过支撑腿固定连接。

优选的，所述圆盘的表面焊接有第一齿牙，所述框架的内侧焊接有与第一齿牙配合使用的第二齿牙。

优选的，所述气缸顶部和底部的右侧均固定连接有定位块，定位块的左侧设置有螺栓，螺栓的螺纹端贯穿至定位块的右侧与操作箱的内壁螺纹连接。

（三）有益效果

与现有技术相比，本发明提供了一种效率高的食用菌生产用拌料装置，具备以下有益效果：

1、本发明通过设置承载板、固定杆、固定板、滑槽、电机、滑块、拌料柱、拌料箱、加料口、出料口、拌料叶、支撑腿、操作箱、轴承、圆柱、转盘、圆盘、框架、连接板、气缸和活动杆的相互配合，解决了现有的拌料装置拌料效率低的问题，该拌料装置在使用时节约了大量的时间，加快了食用菌生产的进度，因此方便了使用者的使用，提高了拌料装置的实用性，适合推广使用。

2、本发明通过固定块的设置，增加了支撑腿底部的横截面积，避免了拌料装置使用时出现晃动的状况，提高了拌料装置使用时的稳定性，通过通孔的设置，增加了拌料叶与原材料之间的接触面积，使原材料搅拌更加的均匀，通过定位块和螺栓的设置，可对气缸起到加固的作用，避免了气缸使用时出现晃动的状况，提高了气缸使用时的稳定性。

附图说明

图1为本发明结构示意图；

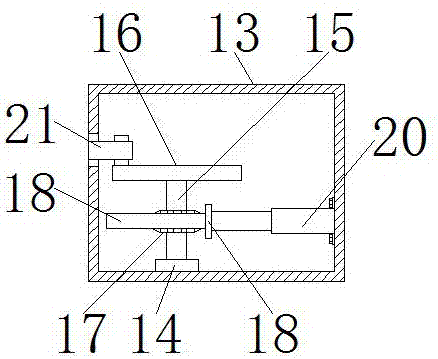

图2为本发明结构操作箱剖视图；

图3为本发明结构框架与圆盘配合使用示意图。

图中：1承载板、2固定杆、3固定板、4滑槽、5电机、6滑块、7拌料柱、8拌料箱、9加料口、10出料口、11拌料叶、12支撑腿、13操作箱、14轴承、15圆柱、16转盘、17圆盘、18框架、19连接板、20气缸、21活动杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种效率高的食用菌生产用拌料装置，包括承载板1，承载板1顶部的左侧均固定连接有固定杆2，固定杆2的顶部固定连接有固定板3，固定板3的底部开设有滑槽4，滑槽4的底部设置有电机5，电机5顶部的两侧均固定连接有滑块6，滑块6的顶部贯穿至滑槽4的内壁并与滑槽4的内壁滑动连接，电机5的输出端固定连接有拌料柱7，承载板1的顶部设置有拌料箱8，拌料柱7的底部贯穿至拌料箱8的内腔，拌料柱7的两侧均焊接有拌料叶11，拌料叶11的表面开设有通孔，且通孔的数量不少于三个，通过通孔的设置，增加了拌料叶11与原材料之间的接触面积，使原材料搅拌更加的均匀，拌料箱8底部的两侧均焊接有支撑腿12，支撑腿12的底部设置有固定块，且固定块的顶部通过支撑腿12固定连接，通过固定块的设置，增加了支撑腿12底部的横截面积，避免了拌料装置使用时出现晃动的状况，提高了拌料装置使用时的稳定性，拌料箱8左侧的顶部连通有加料口9，所述拌料箱8右侧的底部连通有出料口10，拌料箱8右侧的底部连通有加料口9，固定板3底部的右侧固定连接有操作箱13，操作箱13内腔的底部固定连接有轴承14，轴承14的内壁套接有圆柱15，圆柱15的顶部固定连接有转盘16，圆柱15的表面套接有圆盘17，圆盘17的表面套设有框架18，圆盘17的表面焊接有第一齿牙，框架18的内侧焊接有与第一齿牙配合使用的第二齿牙，框架18的右侧固定连接有连接板19，连接板19的右侧固定连接有气缸20，气缸20顶部和底部的右侧均固定连接有定位块，定位块的左侧设置有螺栓，螺栓的螺纹端贯穿至定位块的右侧与操作箱13的内壁螺纹连接，通过定位块和螺栓的设置，可对气缸20起到加固的作用，避免了气缸20使用时出现晃动的状况，提高了气缸20使用时的稳定性，转盘16顶部的左侧通过限位柱活动连接有活动杆21，操作箱13的左侧开设有与活动杆21配合使用的通孔，活动杆21的左侧通过活动轴与电机5活动连接。

在使用时，使用者首先通过加料口9将原材料加入拌料箱8中，然后同时启动电机5和气缸20，使电机5带动拌料柱7转动，使拌料柱7带动拌料叶11对原材料进行搅拌，同时气缸20通过连接板19的配合带动框架18左右运动，使框架18通过第一齿牙和第二齿牙的配合带动圆盘17转动，使圆盘17通过轴承14的配合带动圆柱15转动，使圆柱15带动转盘16转动，使转盘16通过限位柱的配合带动活动杆21左右运动，从而使活动杆21通过活动轴、滑槽4和滑块6的配合带动电机5左右运动，从而增加了拌料叶11的拌料面积，此时已达到该拌料装置具备拌料效率高的优点。

综上所述，该效率高的食用菌生产用拌料装置，通过承载板1、固定杆2、固定板3、滑槽4、电机5、滑块6、拌料柱7、拌料箱8、加料口9、出料口10、拌料叶11、支撑腿12、操作箱13、轴承14、圆柱15、转盘16、圆盘17、框架18、连接板19、气缸20和活动杆21的相互配合，解决了现有的拌料装置拌料效率低的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
