一种便携式农药喷晒设备的制作方法

本实用新型涉及农业技术领域，具体为一种便携式农药喷晒设备。

背景技术：

农药广义的定义是指用于预防、消灭或者控制危害农业、林业的病、虫、草和其他有害生物以及有目的地调节、控制、影响植物和有害生物代谢、生长、发育、繁殖过程的化学合成或者来源于生物、其他天然产物及应用生物技术产生的一种物质或者几种物质的混合物及其制剂，现有的农药喷洒设备主要分为大型喷洒设备和小型背负式喷洒设备，而在现在的农药喷洒工作中小型背负式农药喷洒设备的应用是最广泛的。

现有的背负式农药喷洒设备存在不便于携带的情况，由于背负式农药喷洒设备需要人力背负，在工作时设备的农药重量会使设备在人背上出现不平稳的情况，使用者需要不停的矫正设备的位置，而且背负式喷药设备的喷药管大多较长，在对设备进行收纳携带时很不方便。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种便携式农药喷晒设备，解决了现有的农药喷洒设备不便于携带的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种便携式农药喷晒设备，包括桶体，所述桶体的底部通过两个销轴分别活动连接有两个滚轮，所述桶体正面的顶端固定连通有进液管，所述进液管的进液端螺纹连接有封盖，所述桶体的右侧面固定安装有水泵，所述水泵的进水端贯穿桶体的右侧壁与桶体的内部连通，所述水泵的出水端固定连通有喷药管，所述桶体的右侧壁上还固定连接有两个限位卡块，两个所述限位卡块均位于水泵的正上方。

所述桶体的正面桶壁内开设有两个插槽，所述插槽的开口指向桶体的正上方，两个所述插槽的内部均设置有拉杆，所述拉杆的底端固定连接有限位块，所述限位块的长度与插槽的宽度相同，所述插槽内部靠近开口端的位置固定连接有限位环，所述限位环的内径与拉杆的直径相同，所述限位块的长度与限位环的外径相同，两个所述拉杆的顶端分别延伸出两个插槽并固定连接有握杆，所述桶体的顶部固定连接有第一固定板，所述第一固定板靠近握杆的一侧面固定连接有第一弹簧，所述第一弹簧远离第一固定板的一端固定连接有推板，所述桶体的顶部还固定连接有第二固定板，所述第二固定板位于推板与握杆之间。

所述桶体的顶部还固定连接有两个背带，两个所述背带均延伸过桶体的背面与桶体的底部固定连接，所述桶体的内部固定连接有九个均匀排布的第二弹簧，所述第二弹簧远离桶体的一端固定连接有背板，所述背板靠近桶体一侧面的顶端固定连接有两个滑杆，所述桶体的顶部对应两个滑杆的位置分别开设有两个滑槽，两个所述滑杆分别与两个滑槽滑动连接，所述背板远离桶体的一侧面粘接有棉垫。

优选的，所述限位卡块为橡胶块，两个所述限位卡块大小相同且互相平行，两个所述限位卡块之间的距离是喷药管直径的五分之四。

优选的，所述第一固定板与握杆互相平行，所述第一固定板与推板互相平行，所述推板与第二固定板互相平行。

优选的，所述推板远离第一固定板的一侧面与第二固定板远离握杆的一侧面接触且均开设有放置槽，两个所述放置槽的大小相同且截面均呈半圆形，所述放置槽的直径是喷药管直径六分之五。

优选的，所述背板为弧形板，所述背板的内面远离桶体的背面。

优选的，所述滑槽的长度是滑杆长度的五分之四，两个所述滑槽分别位于第一固定板的两侧且与桶体的中轴线为参照对称。

(三)有益效果

本实用新型提供了一种便携式农药喷晒设备，具备以下有益效果：

该便携式农药喷晒设备，通过在桶体的底部设置有滚轮，在桶体的顶部设置有握杆，能够通过握杆和拉杆拉动桶体移动，达到了便于转移设备的效果，通过在桶体的顶部固定连接有推板和第二固定板，推板和第二固定板接触且均开设有放置槽，通过第一弹簧的弹力能够使推板和第二固定板夹紧喷药管，方便对喷药管进行收纳，便于携带，通过在桶体的背面设置有背板，背板远离桶体的一侧面粘接有棉垫，能够帮助使用者限定桶体的位置且在对设备进行背负时更加的舒适，不必频繁的调整设备在背部的位置，方便携带，解决了现有的农药喷洒设备不便于携带的问题。

附图说明

图1为本实用新型正视图；

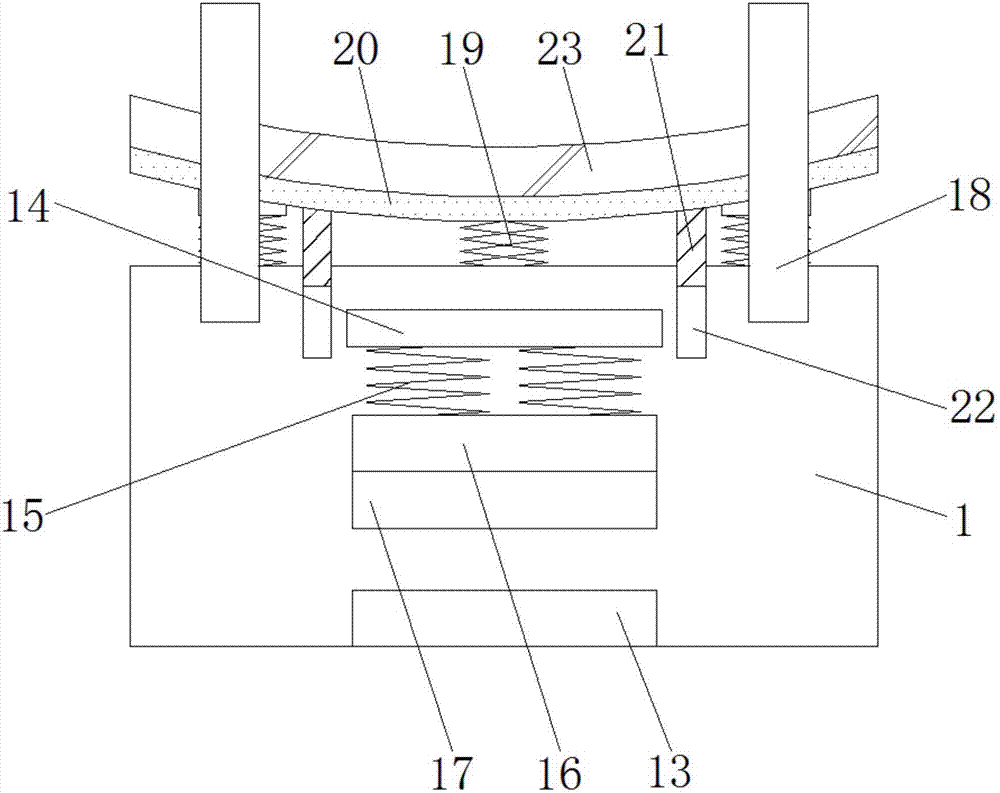

图2为本实用新型俯视图；

图3为本实用新型侧视图；

图4为本实用新型正面桶壁剖视图。

图中：1桶体、2销轴、3滚轮、4进液管、5封盖、6水泵、7喷药管、8限位卡块、9插槽、10拉杆、11限位块、12限位环、13握杆、14第一固定板、15第一弹簧、16推板、17第二固定板、18背带、19第二弹簧、20背板、21滑杆、22滑槽、23棉垫、24放置槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种便携式农药喷晒设备，包括桶体1，桶体1的底部通过两个销轴2分别活动连接有两个滚轮3，桶体1正面的顶端固定连通有进液管4，进液管4的进液端螺纹连接有封盖5，方便封盖5的拆卸，且进液管4设置在桶体1的正面，在使用者背负时能够降低进液管4可能会泄露的农药对使用者的影响，桶体1的右侧面固定安装有水泵6，水泵6的进水端贯穿桶体1的右侧壁与桶体1的内部连通，水泵6的出水端固定连通有喷药管7，桶体1的右侧壁上还固定连接有两个限位卡块8，两个限位卡块8均位于水泵6的正上方，限位卡块8为橡胶块，两个限位卡块8大小相同且互相平行，两个限位卡块8之间的距离是喷药管7直径的五分之四，能够将喷药管7卡住以达到限位的效果，方便使用者对喷药管7进行收纳。

桶体1的正面桶壁内开设有两个插槽9，插槽9的开口指向桶体1的正上方，两个插槽9的内部均设置有拉杆10，拉杆10的底端固定连接有限位块11，限位块11的长度与插槽9的宽度相同，插槽9内部靠近开口端的位置固定连接有限位环12，限位环12的内径与拉杆10的直径相同，限位块11的长度与限位环12的外径相同，从插槽9内拉出拉杆10时限位环12会将限位块11卡住为拉杆10限位，使其不会从插槽9内脱离，两个拉杆10的顶端分别延伸出两个插槽9并固定连接有握杆13，配合滚轮3能够方便使用者携带该农药喷洒设备，桶体1的顶部固定连接有第一固定板14，第一固定板14靠近握杆13的一侧面固定连接有第一弹簧15，第一弹簧15远离第一固定板14的一端固定连接有推板16，桶体1的顶部还固定连接有第二固定板17，第二固定板17位于推板16与握杆13之间，第一固定板14与握杆13互相平行，第一固定板14与推板16互相平行，推板16与第二固定板17互相平行，推板16远离第一固定板14的一侧面与第二固定板17远离握杆13的一侧面接触且均开设有放置槽24，两个放置槽24的大小相同且截面均呈半圆形，放置槽24的直径是喷药管7直径的六分之五，通过第一弹簧15对推板16提供的弹力能够将喷药管7夹持在推板16与第二固定板17上两个放置槽24形成的圆孔内。

桶体1的顶部还固定连接有两个背带18，两个背带18均延伸过桶体1的背面与桶体1的底部固定连接，桶体1的内部固定连接有九个均匀排布的第二弹簧19，第二弹簧19远离桶体1的一端固定连接有背板20，背板20靠近桶体1一侧面的顶端固定连接有两个滑杆21，桶体1的顶部对应两个滑杆21的位置分别开设有两个滑槽22，两个滑杆21分别与两个滑槽22滑动连接，能够对背板20与桶体1的位置进行限定，滑槽22的长度是滑杆21长度的五分之四，两个滑槽22分别位于第一固定板14的两侧且与桶体1的中轴线为参照对称，背板20远离桶体1的一侧面粘接有棉垫23，使用者背负该设备时更加舒适，背板20为弧形板，背板20的内面远离桶体1的背面，配合棉垫23能够很好的贴合和适应使用者的背部，不需要频繁的对喷洒设备在背部的位置进行调整，方便携带，解决了现有的农药喷洒设备不便于携带的问题。

使用时，当需要进行携带时，首先将喷药管7卡在两个限位卡块8内，再将喷药管7的出液端穿过推板16和第二固定板17上两个放置槽24形成的圆孔，拉动握杆13将拉杆10拉出，拉动握杆13通过滚轮3对桶体1进行携带。

综上所述，该便携式农药喷晒设备，通过在桶体1的底部设置有滚轮3，在桶体1的顶部设置有握杆13，能够通过握杆13和拉杆10拉动桶体1移动，达到了便于转移设备的效果，通过在桶体1的顶部固定连接有推板16和第二固定板17，推板16和第二固定板17接触且均开设有放置槽24，通过第一弹簧15的弹力能够使推板16和第二固定板17夹紧喷药管7，方便对喷药管7进行收纳，便于携带，通过在桶体1的背面设置有背板20，背板20远离桶体1的一侧面粘接有棉垫23，能够帮助使用者限定桶体1的位置且在对设备进行背负时更加的舒适，不必频繁的调整设备在背部的位置，方便携带，解决了现有的农药喷洒设备不便于携带的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”，该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
