旱田通用播种机的制作方法

本实用新型涉及一种农用机具，即一种旱田通用播种机。

背景技术：

目前，玉米、高粱、大豆等旱田作物的播种作业都已经实现了机械化，所用的播种机也有多种。如果按照排种器的结构来分，就有窝眼式、气吸式、勺式等多种。按照开沟器来分还有靴式、圆盘式等，按照作业范围来分有单一的播种机，还有播种施肥机等。而上述播种机的性能及适应性各不相同，不同的土壤，不同的作物，不同的种植方式，需要不同的播种机。因此，农民就需要配备多种播种机。而播种机属于比较复杂的农具，成本较高，配备多种播种机就会加重农民的负担。为此，农民希望有一种能够换装多种不同类型的部件，具有多种功能，适应多种条件的通用播种机。

技术实现要素：

本实用新型的目的是提供一种能够安装多种排种器，适应多种条件的通用播种机。

上述目的是由以下技术方案实现的：研制一种旱田通用播种机，包括机架、开沟器和排种器，其特点是：所述机架包括牵引架以及安装在牵引架横梁上的多套仿型架，仿型架是由前立杆、后立杆和上平杆、下平杆构成的平行四连杆机构，后立杆后侧设有连接排种器的挂接板，挂接板上设有与螺栓相配合的调位孔，后立杆下端安装铧式或圆盘式开沟器，开沟器的前面装有前限深轮，开沟器的后面装有后限深轮。

所述挂接板上的调位孔是多个可分别与气吸式排种器、窝眼式排种器、勺式排种器的挂接座相连接长孔。

所述仿型架的上平杆上设有多个豁口，所述下平杆上设有拉簧，拉簧上端有与豁口相配合的挂钩。

所述后立杆下端安装的开沟器是圆盘式开沟器或铧式开沟器。

所述前限深轮安装在前轮架上，后限深轮安装在后轮架上，前轮架和后轮架之间设有联动机构。

所述联动机构是：前轮架向后上方延伸，中部通过前销轴与机架相铰连；后轮架向前上方延伸，前端通过后销轴铰连在机架上，下方中部通过弹簧与机架相拉，上侧装有向上方延伸的推杆；推杆上端与前轮架的上端之间通过丝杠相联。

所述前轮架上端设有转轴，转轴上沿径向设有与丝杠相配合的丝孔。

本实用新型的有益效果是：能够换装多种排种器和多种开沟器，能够适应多种播种作业的需求。特别是仿形机构增加拉簧，便于调整仿型量；开沟器设有前后两个限深轮，开沟深度精准一致，提高了播种机的稳定性和可靠性，为实现一机多用，降低农具成本，提高农业收益提供了条件。

附图说明

图1是一种实施例的主视图；

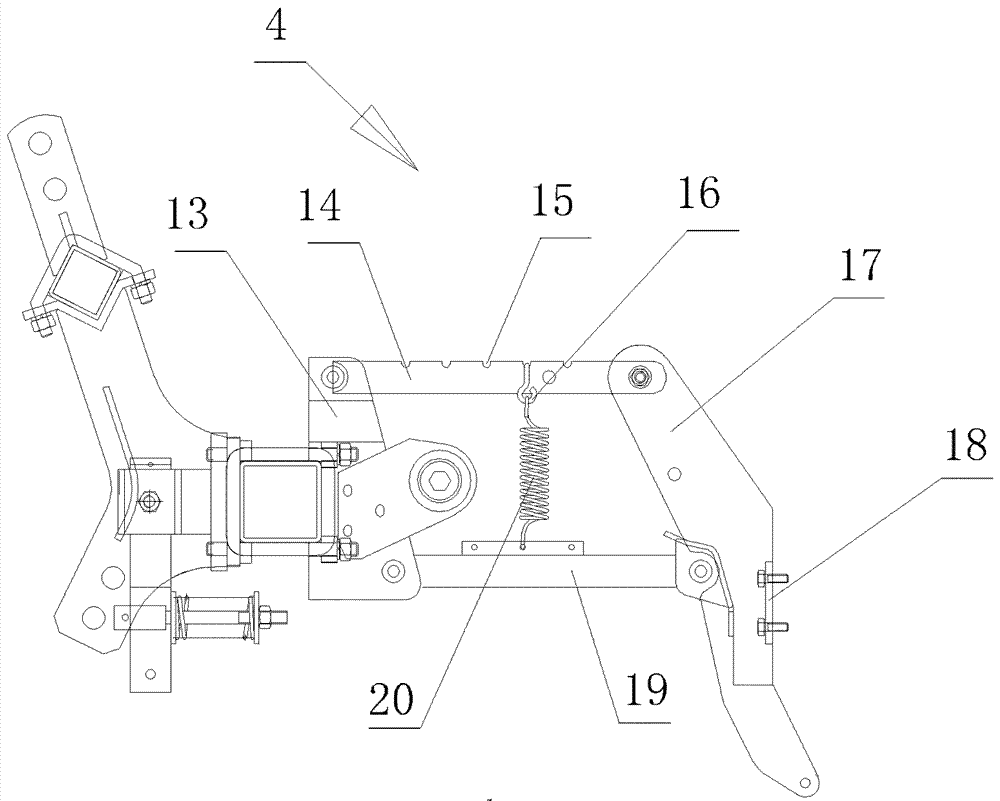

图2是这种实施例的部件机架的主视图；

图3是这种实施例的部件挂接板的主视图；

图4是这种实施例的部件挂接板的俯视图；

图5是这种实施例的部件排种及限深装置的主视图；

图6是这种实施例的另一种排种及限深装置的主视图。

图中可见：机架1，牵引架2，横梁3，仿型架4，肥料箱5，种子箱6，排种器7，后限深轮8，复土器9，开沟器10，前限深轮11，施肥器12，前立杆13，上平杆14，豁口15，挂钩16，后立杆17，挂接板18，下平杆19，拉簧20，调位孔21，前轮架22，前销轴23，转轴24，丝杠25，推杆26，弹簧27，后轮架28，后销轴29，圆盘式开沟器30，铧式开沟器31。

具体实施方式

图1介绍了一种旱田通用播种机，包括机架1、开沟器10、种子箱6和排种器7，还可以根据需要配备肥料箱5和施肥器12。其特点是：所述机架1包括牵引架2以及安装在牵引架横梁3上的多套仿型架4，仿型架4是由前立杆13、后立杆17和上平杆14、下平杆19构成的平行四连杆机构，其中的后立杆17后侧设有连接排种器7的挂接板18。挂接板18上设有与螺栓相配合的调位孔21。后立杆17下端安装开沟器10，开沟器10的前面装有前限深轮11，开沟器10的后面装有后限深轮8。

上述机具能够与多种排种器相挂接，而且具有可靠的限深性能，加之良好的仿型机构，能够适应玉米、高粱、大豆等多种农作物的播种作业。

在此基础上，还可以对上述部件进行优化，进一步提高机具的性能。具体方式如下：

结合图2可见：所述仿型架4的上平杆14上设有多个豁口15，下平杆19上设有拉簧20，拉簧20上端有与豁口15相配合的挂钩16。平行四连杆构成的仿型架，可以与机架产生浮动，使后面拖挂的机具随地面的起伏而起伏。对于比较坚硬的土壤，开沟的阻力比较大，机具容易上浮，仿型机构太灵敏会降低机具的入土性能，因而要对仿型机构进行限制。这里采用的拉簧20就是限制仿型机构的部件。把拉簧20的挂钩16挂到不同的豁口15上，拉簧20的长度不同，拉力就会变化，由此来限制仿型机构的灵敏度。

结合图3、图4可见：挂接板18的调位孔21是多个长孔。结合图1可见：这种长孔可分别与气吸式排种器、窝眼式排种器、勺式排种器等多种排种器相连接。

结合图5可见：前限深轮11安装在前轮架22上，后限深轮8安装在后轮架28上，前轮架22和后轮架28之间设有联动机构。联动机构的形式很多，图中例举的是：前轮架22向后上方延伸，前轮架22中部通过前销轴23与机架1的后立杆17相铰连；后轮架28向前上方延伸，前端通过后销轴29铰连在机架1上，下方中部通过弹簧27与机架1相拉，后轮架28上侧装有向上方延伸的推杆26；推杆26上端与前轮架22的上端之间通过丝杠25相联。前轮架上端最好设有转轴24，转轴24上沿径向设有与丝杠25相配合的丝孔。摇动丝杠11可以调整后限深轮7的高度。前后两个限深轮成为一个整体而随地面浮动。开沟器10的入土深度以前后两个限深轮下边缘的连线为基准，按照农艺要求确定向下的深度，非常准确。

上述机具，不仅可以安装多种排种器，而且可以换装多种开沟器10。图1和图5例举的都是后立杆17的下端安装圆盘式开沟器30。这种开沟器对限深部件的性能要求很高，由于采用了双限深轮，这种开沟器的优势才能够发挥出来。图6例举的是后立杆17的下部安装铧式开沟器31。不论是那种开沟器，都可以稳定的进行播种作业。
