一种多功能杂粮存储箱的制作方法

本实用新型涉及一种粮食存储箱，具体涉及一种多功能杂粮存储箱。

背景技术：

稻原产中国，后逐渐传播到世界各地。按照不同的方法，水稻可以分为籼稻和粳稻、早稻和中晚稻，糯稻和非糯稻。水稻所结子实即稻谷，稻谷(粒 )去壳后称大米、香米、稻米。世界上近一半人口，都以大米为食。由于需求量很大，往往把生产出来的粮食需要进行储存在进行运输，但现有的杂粮储存箱在装粮食的时候，不能进行杂物的过滤，导致粮食内有残渣，同时无法直观的看出杂粮存储箱内粮食的种类以及量的多少，导致使用不方便的问题。

技术实现要素：

本实用新型要解决的技术问题是克服的现有的杂粮储存箱在装粮食的时候，不能进行杂物的过滤，导致粮食内有残渣，同时无法直观的看出杂粮存储箱内粮食的种类以及量的多少，导致使用不方便的的问题，提供一种多功能杂粮存储箱。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供了一种多功能杂粮存储箱，包括装置本体，所述装置本体的底部设置有箱体，所述箱体的表面设置有透明玻璃槽，所述透明玻璃槽的一侧设置有刻度尺，所述箱体的顶部设置有盖体，所述盖体的表面设置有盖体拉手，所述盖体的顶部设置有收纳盖体，所述收纳盖体的底部设置有过滤盖体，所述过滤盖体的一侧设置有第一伸缩杆，所述第一伸缩杆的底部设置有第二伸缩杆，所述箱体顶部一侧设置有螺旋头，所述过滤盖体的两侧均设置有挡板，所述过滤盖体的内部设置有过滤网。

作为本实用新型的一种优选技术方案，所述箱体采用钢材304制成，所述箱体顶部设置有卡槽与分别所述第一伸缩杆和所述第二伸缩杆固定连接。

作为本实用新型的一种优选技术方案，所述螺旋头一侧设置有螺杆，所述螺杆位于箱体顶部内侧，并与所述螺旋头螺纹连接。

作为本实用新型的一种优选技术方案，所述过滤盖体的底部设置有滑槽，所述收纳盖体的顶部设置有滑轮，所述过滤盖体与所述收纳盖体滑动连接。

作为本实用新型的一种优选技术方案，所述盖体拉手为亚克力材质制成，其表面覆盖一侧棉布。

本实用新型所达到的有益效果是：该装置是一种多功能杂粮存储箱，设置过滤盖体和收纳盖体，可以对粮食内的残渣进行初步的过滤，将残渣收集起来统一处理；设置透明玻璃槽，可以直观的看到杂粮存储箱内储存的粮食种类以及量的多少，提供了一种多功能杂粮存储箱。本实用新型设计合理、结构简单、安全可靠、使用方便、易于维护，具有很好的推广使用价值。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

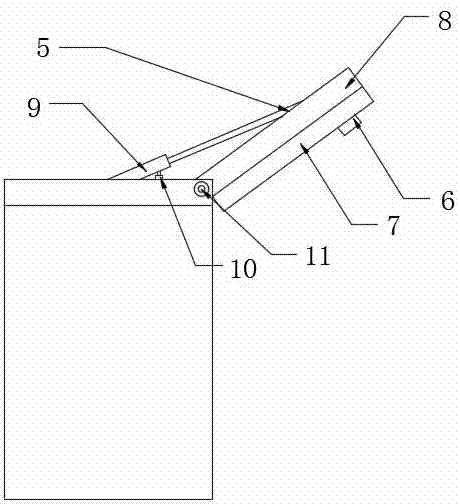

图1是本实用新型的结构示意图；

图2是本实用新型的盖体外部结构示意图；

图3是本实用新型的盖体内部结构示意图；

图中：1、装置本体；2、箱体；3、透明玻璃槽；4、刻度尺；5、盖体；6、盖体拉手；7、收纳盖体；8、过滤盖体；9、第一伸缩杆；10、第二伸缩杆；11、螺旋头；12、挡板；13、过滤网。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-3所示，本实用新型提供一种多功能杂粮存储箱，包括装置本体1，装置本体1的底部设置有箱体2，箱体2的表面设置有透明玻璃槽3，透明玻璃槽3的一侧设置有刻度尺4，箱体2的顶部设置有盖体5，盖体5的表面设置有盖体拉手6，盖体5的顶部设置有收纳盖体7，收纳盖体7的底部设置有过滤盖体8，过滤盖体8的一侧设置有第一伸缩杆9，第一伸缩杆9的底部设置有第二伸缩杆10，箱体2顶部一侧设置有螺旋头11，过滤盖体8的两侧均设置有挡板12，过滤盖体8的内部设置有过滤网13。

箱体2采用304钢材制成，箱体2顶部设置有卡槽与分别第一伸缩杆9和第二伸缩杆10固定连接。有利于箱体2整体结构的耐腐蚀性，不容易上锈，保障存储内部环境的健康。

螺旋头11一侧设置有螺杆，螺杆位于箱体2顶部内侧，并与螺旋头11螺纹连接。有利于盖体5转动的方便。

过滤盖体8的底部设置有滑槽，收纳盖体7的顶部设置有滑轮，过滤盖体8与收纳盖体7滑动连接。有利于收纳盖体7方便取出，进行灰尘的清除。

盖体拉手6为亚克力材质制成，其表面覆盖一侧棉布。有利于盖体拉手6的经久耐用，同时增大了盖体拉手6表面的摩擦力。

具体原理：该装置是一种多功能杂粮存储箱，当需要用该装置时，通过盖体拉手6拉开盖体5，盖体5与箱体2有一定的倾斜角度，装粮食时，从盖体5倾倒粮食，挡板12保障粮食不会洒落，利用重力，粮食通过盖体5倒向箱体2内，在粮食下落的过程中，粮食内的残渣以及细小的颗粒物会通过过滤网13进行初步的过滤，使得落入箱体2内的粮食更加的完整，可以拉开收纳盖体7对收纳盖体7内部的杂质进行清理，平时的时候，通过透明玻璃槽3可以看出箱体2内部粮食的种类和数量，有利于去拿的方便。

本实用新型所达到的有益效果是：该装置是一种多功能杂粮存储箱，设置过滤盖体和收纳盖体，可以对粮食内的残渣进行初步的过滤，将残渣收集起来统一处理；设置透明玻璃槽，可以直观的看到杂粮存储箱内储存的粮食种类以及量的多少，提供了一种多功能杂粮存储箱。本实用新型设计合理、结构简单、安全可靠、使用方便、易于维护，具有很好的推广使用价值。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
