一种新型耕地刨沟装置的制作方法

本实用新型涉及农用机械领域，特别是一种新型耕地刨沟装置。

背景技术：

在田园耕种中，人们经常需要刨沟来种植瓜果蔬菜，使土壤松动来增加植物的增长率，同时方便播种，对农作物的增产具有很重要的作用。

由于农家的菜园不是很大，采用大型机械比较浪费，传统的刨沟经常使用锄头等农用工具手动处理，也会费时费力，工作效率还不高，容易使人们疲劳，所以需要方便移动，并且省力的刨沟工具，同时需要节能环保的功能，另外浇灌有利于刨沟种植的方便，在炎热时还可以吹风乘凉，因此设置本装置是很有必要的。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种新型耕地刨沟装置。

实现上述目的本实用新型的技术方案为，一种新型耕地刨沟装置，包括条形基座,所述条形基座上表面固定连接有条形箱体，所述条形箱体后侧表面设有旋转端为水平方向的一号旋转电机，所述一号旋转电机位于条形箱体后侧表面的三分之一处，所述一号旋转电机的旋转端套装有连接块，所述连接块侧表面固定连接有多个旋转叶片，所述条形箱体上表面一端加工有条形载物槽，所述条形箱体上表面活动连接有与条形载物槽相匹配的条形挡门，所述条形箱体上表面另一端设有太阳能板，所述条形箱体内下表面设有微型水箱，所述微型水箱内设有微型泵，所述条形箱体两侧表面一端加工有一组一号圆形开口，所述一组一号圆形开口内的每个一号圆形开口内均嵌装有喷头，所述喷头一端通过Y型水管与微型水箱内的微型泵相连接，所述Y型水管上套装有电磁控制阀，所述条形箱体内设有蓄电池和能量转换器，所述条形箱体两侧表面另一端加工有一组二号圆形开口，所述一组二号圆形开口内嵌装有通过条形箱体伸出的旋转轴，所述旋转轴两端均固定连接有电控伸缩支杆，所述每个电控伸缩支杆一端套装有耙体，所述耙体侧表面固定连接有多个勺形耙齿，所述条形箱体右侧表面且位于一号圆形开口下方设有旋转端为水平方向的二号旋转电机，所述二号旋转电机旋转端套装有一号齿轮，所述旋转轴一端且位于条形箱体和其中一个电控伸缩支杆之间套装有与一号齿轮相匹配的二号齿轮，所述一号齿轮与二号齿轮通过传动链相连接，所述条形基座下表面固定连接有一组连接板，所述一组连接板内的每个连接板侧表面均加工有三号圆形开口，所述每个三号圆形开口内嵌装有连接杆，所述每个连接杆两端且位于连接板两侧均套装有八脚滚轮，所述八脚滚轮的每个支脚上均设有垫片，所述每个连接杆两端且位于每个八脚滚轮外侧套装有圆形垫片，所述一组连接板内的每个连接板两侧表面均设有L型固定板，所述L型固定板侧表面设有一组螺纹孔，所述一组螺纹孔内的每个螺纹孔内均嵌装有紧定螺钉。

所述条形箱体后侧表面且位于一号旋转电机上方固定连接有N型把手，所述N型把手上套装有吸汗层。

所述多个旋转叶片的数量为4-6个，所述多个勺形耙齿的数量为3-5个。

所述多个旋转叶片在同一平面内等角度均匀分布。

所述条形箱体前侧表面加工有矩形开口，所述条形箱体前侧表面活动连接有与矩形开口相匹配的矩形挡门。

所述多个旋转叶片上设有保护筛网。

利用本实用新型的技术方案制作的一种新型耕地刨沟装置，利于农作物生长，使用方便，克服了现有刨沟农具费时费力的技术缺陷，方便移动，结构新颖，有利于播种之前浇灌，适用范围广。

附图说明

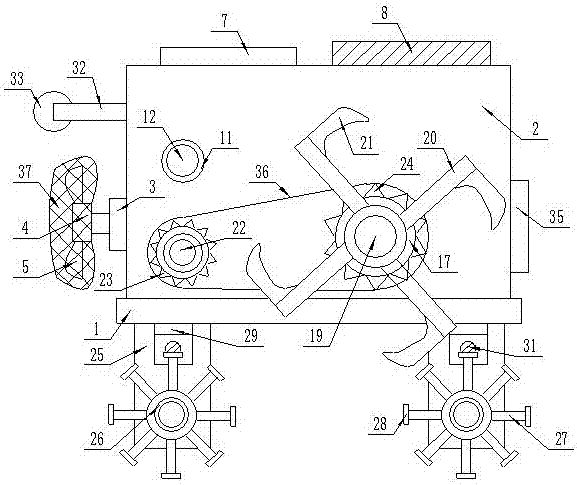

图1是本实用新型所述一种新型耕地刨沟装置的结构示意图；

图2是本实用新型所述一种新型耕地刨沟装置的侧视图；

图中，1、条形基座；2、条形箱体；3、一号旋转电机；4、连接块；5、旋转叶片；6、条形载物槽；7、条形挡门；8、太阳能板；9、微型水箱；10、微型泵；11、一号圆形开口；12、喷头；13、Y型水管；14、电磁控制阀；15、蓄电池；16、能量转换器；17、二号圆形开口；18、旋转轴；19、电控伸缩支杆；20、耙体；21、勺形耙齿；22、二号旋转电机；23、一号齿轮；24、二号齿轮；25、连接板；26、连接杆；27、八脚滚轮；28、垫片；29、L型固定板；30、螺纹孔；31、紧定螺钉；32、N型把手；33、吸汗层；34、矩形开口；35、矩形挡门；36、传动链；37、保护筛网。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-2所示，一种新型耕地刨沟装置，包括条形基座（1）,所述条形基座（1）上表面固定连接有条形箱体（2），所述条形箱体（2）后侧表面设有旋转端为水平方向的一号旋转电机（3），所述一号旋转电机（3）位于条形箱体（2）后侧表面的三分之一处，所述一号旋转电机（3）的旋转端套装有连接块（4），所述连接块（4）侧表面固定连接有多个旋转叶片（5），所述条形箱体（2）上表面一端加工有条形载物槽（6），所述条形箱体（2）上表面活动连接有与条形载物槽（6）相匹配的条形挡门（7），所述条形箱体（2）上表面另一端设有太阳能板（8），所述条形箱体（2）内下表面设有微型水箱（9），所述微型水箱（9）内设有微型泵（10），所述条形箱体（2）两侧表面一端加工有一组一号圆形开口（11），所述一组一号圆形开口（11）内的每个一号圆形开口（11）内均嵌装有喷头（12），所述喷头（12）一端通过Y型水管（13）与微型水箱（9）内的微型泵（10）相连接，所述Y型水管（13）上套装有电磁控制阀（14），所述条形箱体（2）内设有蓄电池（15）和能量转换器（16），所述条形箱体（2）两侧表面另一端加工有一组二号圆形开口（17），所述一组二号圆形开口（17）内嵌装有通过条形箱体（2）伸出的旋转轴（18），所述旋转轴（18）两端均固定连接有电控伸缩支杆（19），所述每个电控伸缩支杆（19）一端套装有耙体（20），所述耙体（20）侧表面固定连接有多个勺形耙齿（21），所述条形箱体（2）右侧表面且位于一号圆形开口（11）下方设有旋转端为水平方向的二号旋转电机（22），所述二号旋转电机（22）旋转端套装有一号齿轮（23），所述旋转轴（18）一端且位于条形箱体（2）和其中一个电控伸缩支杆（19）之间套装有与一号齿轮（23）相匹配的二号齿轮（24），所述一号齿轮（23）与二号齿轮（24）通过传动链（36）相连接，所述条形基座（1）下表面固定连接有一组连接板（25），所述一组连接板（25）内的每个连接板（25）侧表面均加工有三号圆形开口，所述每个三号圆形开口内嵌装有连接杆（26），所述每个连接杆（26）两端且位于连接板（25）两侧均套装有八脚滚轮（27），所述八脚滚轮（27）的每个支脚上均设有垫片（28），所述每个连接杆（26）两端且位于每个八脚滚轮（27）外侧套装有圆形垫片，所述一组连接板（25）内的每个连接板（25）两侧表面均设有L型固定板（29），所述L型固定板（29）侧表面设有一组螺纹孔（30），所述一组螺纹孔（30）内的每个螺纹孔（30）内均嵌装有紧定螺钉（31）；所述条形箱体（2）后侧表面且位于一号旋转电机（3）上方固定连接有N型把手（32），所述N型把手（32）上套装有吸汗层（33）；所述多个旋转叶片（5）的数量为4-6个，所述多个勺形耙齿（21）的数量为3-5个；所述多个旋转叶片（5）在同一平面内等角度均匀分布；所述条形箱体（2）前侧表面加工有矩形开口（34），所述条形箱体（2）前侧表面活动连接有与矩形开口（34）相匹配的矩形挡门（35）；所述多个旋转叶片（5）上设有保护筛网（37）。

本实施方案的特点为，条形基座用来承载条形箱体，具有很好的平稳性，一号旋转电机快速旋转，使多个旋转叶片旋转吹风，供人们乘凉，条形载物槽用来承放种子等物品，方便人们寻找种子，条形挡门具有密封美观作用，太阳能板可以吸收太阳能，具有节能效果，微型水箱用来存水，方便湿润土壤，微型泵通过Y型水管与喷头连接开始喷水，方便刨沟，电磁控制阀可以控制水量，便于人们适量用水，旋转轴用来固定连接电控伸缩支杆，电控伸缩支杆可以控制长短，方便人们调整长度，从而使耙体上的多个勺形耙齿对拢台进行刨沟，二号旋转电机带动一号齿轮与二号齿轮运动，方便带动装置运行，连接杆用来套装八脚滚轮，八脚滚轮使装置前进更加省力，每个支脚上的垫片便于滚动，圆形垫片保护八脚滚轮防止脱落，L型固定板通过一组螺纹孔内均嵌装的紧定螺钉固定连接板，利于农作物生长，使用方便，克服了现有刨沟农具费时费力的技术缺陷，方便移动，结构新颖，有利于播种之前浇灌，适用范围广。

在本实施方案中，首先在本装置空闲处安装可编程系列控制器和两台电机驱动器，以MAM-200型号的控制器为例，并且以WHDK-F型号的蓄电池为例，将该型号控制器的几个输出端子通过导线分别与两台电机驱动器、一号旋转电机、太阳能板、微型泵、电磁控制阀、能量转换器、电控伸缩支杆和二号旋转电机的输入端连接，本领域人员在将两台电机驱动器通过导线与一号旋转电机和二号旋转电机的接线端连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：条形基座用来承载条形箱体，一号旋转电机旋转带动连接块上固定连接的多个旋转叶片旋转吹风，条形载物槽用来承放种子等物品，相匹配的条形挡门具有密封美观作用，太阳能板吸收太阳能通过能量转换器将太阳能转换为电能储存在蓄电池中供装置使用，微型水箱里的微型泵通过Y型水管与一号圆形开口内均嵌装的喷头连接开始喷水，Y型水管上套装的电磁控制阀可以控制水量，旋转轴用来固定连接电控伸缩支杆，电控伸缩支杆通过伸缩作用控制长短，从而使耙体上的多个勺形耙齿对拢台进行刨沟，二号旋转电机带动一号齿轮旋转，同时通过传动链二号齿轮运动，从而带动装置运行，一组连接板上三号圆形开口内嵌装的连接杆用来套装八脚滚轮，八脚滚轮使装置前进更加省力，每个支脚上的垫片便于滚动，圆形垫片保护八脚滚轮防止脱落，L型固定板通过一组螺纹孔内均嵌装的紧定螺钉固定连接板，N型把手上套装的吸汗层在人们长时间劳动时具有吸汗防滑的效果，矩形开口方便微型水箱内加水，多个旋转叶片上的保护筛网具有保护作用。

实施例2：电控伸缩支杆可替换为液压缸，其他结构与实施例1相同，同样能够达到伸缩调整距离的效果。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
