一种高标油锯的制作方法

本实用新型涉及一种油锯，尤其涉及一种高标油锯。

背景技术：

油锯，"汽油链锯"或"汽油动力锯"的简称。用以伐木和造材的动力锯。其锯切机构为锯链。动力部分为汽油发动机，携带方便，操作简易，但保养和修理较复杂。油锯在工作中产生强烈的震动，导致手柄上的震动较大，容易对使用者的手造成伤害。

现有的油锯在工作中会产生强烈的震动，使得油锯在割锯过程中容易偏斜，存在工人割锯的效率和精准性低的缺点，因此亟需研发一种减震性优良的高标油锯。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的油锯在工作中会产生强烈的震动，使得油锯在割锯过程中容易偏斜，工人割锯的效率和精准性低的缺点，本实用新型要解决的技术问题是提供一种高标油锯。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种高标油锯，包括有油锯、减震腔体和减震筋，手柄内中部嵌有减震腔体，手柄内壁与减震腔体外侧之间开有通孔，减震腔体外侧设有减震筋，减震筋的外端与手柄内壁相连接，并且减震筋设于通孔内。

优选地，还包括有沙子和减震斜条，减震腔体内壁上设有减震斜条，减震腔体内装有沙子，沙子的体积与减震腔体容积之比为4:5，减震斜条的材质为铜合金。

优选地，还包括有外胶垫和内胶垫，手柄内顶部与内底部通过胶接连接的方式连接有内胶垫，手柄顶部与底部通过胶接连接的方式连接有外胶垫，外胶垫和内胶垫的材质为天然橡胶。

优选地，还包括有煤油和清水，手柄内上部开有第一凹槽，第一凹槽内装有煤油，手柄内下部开有第二凹槽，第二凹槽内装有清水，第一凹槽和第二凹槽的形状为椭球形。

优选地，还包括有弹性件和减震块，手柄顶部与底部均连接有弹性件，弹性件的末端连接有减震块，弹性件和减震块均设于外胶垫内部，减震块与外胶垫相接触，减震块的形状为月牙形。

优选地，减震腔体的材质为铝合金。

优选地，减震筋的个数为18根。

工作原理：工人手握手柄，在油锯工作时，强烈的震动会传导到手柄，减震腔体可减缓部分震动，并且减震筋可缓冲震动，使得传导到手柄外部的震动减弱，避免影响工人割锯的效率和精准性，使得油锯在割锯过程中发生偏斜，影响了割锯效果。

因为还包括有沙子和减震斜条，减震腔体内壁上设有减震斜条，减震腔体内装有沙子，沙子的体积与减震腔体容积之比为4:5，减震斜条的材质为铜合金，所以机械震动使得沙子震动，沙子将动能转化为热能，将热量散发，减缓震动，并且，由于减震斜条的存在，使得沙子在震动和移动的过程中，不断地缓冲，由于铜合金具有良好的导热性，可以极快地将热量散发，极大地减弱了震动。

因为还包括有外胶垫和内胶垫，手柄内顶部与内底部通过胶接连接的方式连接有内胶垫，手柄顶部与底部通过胶接连接的方式连接有外胶垫，外胶垫和内胶垫的材质为天然橡胶，所以工人手握外胶垫和内胶垫，一方面可以防滑防磨，另一方面，橡胶垫具有良好的减震功能，可以辅助减震，提高割锯精确性和稳定性。

因为还包括有煤油和清水，手柄内上部开有第一凹槽，第一凹槽内装有煤油，手柄内下部开有第二凹槽，第二凹槽内装有清水，第一凹槽和第二凹槽的形状为椭球形，煤油和清水均具有一定的减震功能，可以加强手柄的稳定性。

因为还包括有弹性件和减震块，手柄顶部与底部均连接有弹性件，弹性件的末端连接有减震块，弹性件和减震块均设于外胶垫内部，减震块与外胶垫相接触，减震块的形状为月牙形，弹性件和减震块可以减缓部分震动，提高其减震效果。

（3）有益效果

本实用新型达到了减震性优良的效果，通过减震筋、减震腔体、外胶垫和内胶垫等的合理设置，有效地提高工人割锯效率和精准性，使得油锯在割锯过程中平稳，工人受到的震动影响减小，进而增强割锯效果。

附图说明

图1为本实用新型的立体图。

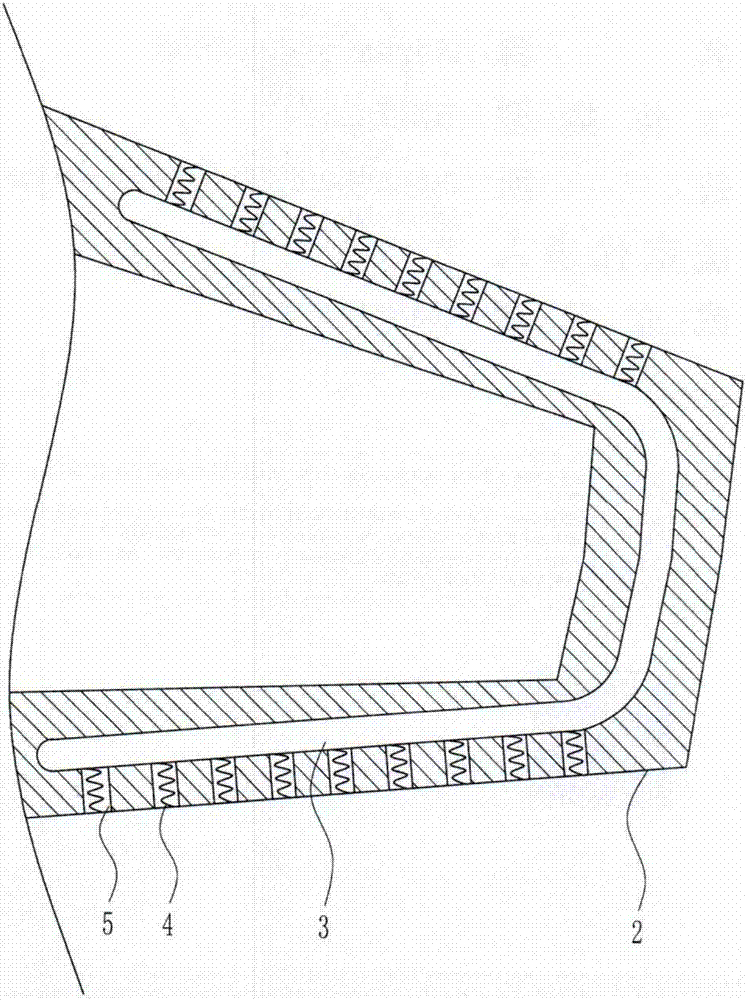

图2为本实用新型手柄的第一种部分主视结构示意图。

图3为本实用新型减震腔体的主视结构示意图。

图4为本实用新型手柄的第二种部分主视结构示意图。

图5为本实用新型手柄的第三种部分主视结构示意图。

图6为本实用新型手柄的第四种部分主视结构示意图。

附图中的标记为：1-油锯，2-手柄，3-减震腔体，30-沙子，31-减震斜条，4-减震筋，5-通孔，6-外胶垫，7-内胶垫，8-煤油，9-第一凹槽，10-第二凹槽，11-清水，12-弹性件，13-减震块。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种高标油锯，如图1-6所示，包括有油锯1、减震腔体3和减震筋4，手柄2内中部嵌有减震腔体3，手柄2内壁与减震腔体3外侧之间开有通孔5，减震腔体3外侧设有减震筋4，减震筋4的外端与手柄2内壁相连接，并且减震筋4设于通孔5内。

实施例2

一种高标油锯，如图1-6所示，包括有油锯1、减震腔体3和减震筋4，手柄2内中部嵌有减震腔体3，手柄2内壁与减震腔体3外侧之间开有通孔5，减震腔体3外侧设有减震筋4，减震筋4的外端与手柄2内壁相连接，并且减震筋4设于通孔5内。

还包括有沙子30和减震斜条31，减震腔体3内壁上设有减震斜条31，减震腔体3内装有沙子30，沙子30的体积与减震腔体3容积之比为4:5，减震斜条31的材质为铜合金。

实施例3

一种高标油锯，如图1-6所示，包括有油锯1、减震腔体3和减震筋4，手柄2内中部嵌有减震腔体3，手柄2内壁与减震腔体3外侧之间开有通孔5，减震腔体3外侧设有减震筋4，减震筋4的外端与手柄2内壁相连接，并且减震筋4设于通孔5内。

还包括有沙子30和减震斜条31，减震腔体3内壁上设有减震斜条31，减震腔体3内装有沙子30，沙子30的体积与减震腔体3容积之比为4:5，减震斜条31的材质为铜合金。

还包括有外胶垫6和内胶垫7，手柄2内顶部与内底部通过胶接连接的方式连接有内胶垫7，手柄2顶部与底部通过胶接连接的方式连接有外胶垫6，外胶垫6和内胶垫7的材质为天然橡胶。

实施例4

一种高标油锯，如图1-6所示，包括有油锯1、减震腔体3和减震筋4，手柄2内中部嵌有减震腔体3，手柄2内壁与减震腔体3外侧之间开有通孔5，减震腔体3外侧设有减震筋4，减震筋4的外端与手柄2内壁相连接，并且减震筋4设于通孔5内。

还包括有沙子30和减震斜条31，减震腔体3内壁上设有减震斜条31，减震腔体3内装有沙子30，沙子30的体积与减震腔体3容积之比为4:5，减震斜条31的材质为铜合金。

还包括有外胶垫6和内胶垫7，手柄2内顶部与内底部通过胶接连接的方式连接有内胶垫7，手柄2顶部与底部通过胶接连接的方式连接有外胶垫6，外胶垫6和内胶垫7的材质为天然橡胶。

还包括有煤油8和清水11，手柄2内上部开有第一凹槽9，第一凹槽9内装有煤油8，手柄2内下部开有第二凹槽10，第二凹槽10内装有清水11，第一凹槽9和第二凹槽10的形状为椭球形。

还包括有弹性件12和减震块13，手柄2顶部与底部均连接有弹性件12，弹性件12的末端连接有减震块13，弹性件12和减震块13均设于外胶垫6内部，减震块13与外胶垫6相接触，减震块13的形状为月牙形。

减震腔体3的材质为铝合金。

减震筋4的个数为18根。

工作原理：工人手握手柄2，在油锯1工作时，强烈的震动会传导到手柄2，减震腔体3可减缓部分震动，并且减震筋4可缓冲震动，使得传导到手柄2外部的震动减弱，避免影响工人割锯的效率和精准性，使得油锯1在割锯过程中发生偏斜，影响了割锯效果。

因为还包括有沙子30和减震斜条31，减震腔体3内壁上设有减震斜条31，减震腔体3内装有沙子30，沙子30的体积与减震腔体3容积之比为4:5，减震斜条31的材质为铜合金，所以机械震动使得沙子30震动，沙子30将动能转化为热能，将热量散发，减缓震动，并且，由于减震斜条31的存在，使得沙子30在震动和移动的过程中，不断地缓冲，由于铜合金具有良好的导热性，可以极快地将热量散发，极大地减弱了震动。

因为还包括有外胶垫6和内胶垫7，手柄2内顶部与内底部通过胶接连接的方式连接有内胶垫7，手柄2顶部与底部通过胶接连接的方式连接有外胶垫6，外胶垫6和内胶垫7的材质为天然橡胶，所以工人手握外胶垫6和内胶垫7，一方面可以防滑防磨，另一方面，橡胶垫具有良好的减震功能，可以辅助减震，提高割锯精确性和稳定性。

因为还包括有煤油8和清水11，手柄2内上部开有第一凹槽9，第一凹槽9内装有煤油8，手柄2内下部开有第二凹槽10，第二凹槽10内装有清水11，第一凹槽9和第二凹槽10的形状为椭球形，煤油8和清水11均具有一定的减震功能，可以加强手柄2的稳定性。

因为还包括有弹性件12和减震块13，手柄2顶部与底部均连接有弹性件12，弹性件12的末端连接有减震块13，弹性件12和减震块13均设于外胶垫6内部，减震块13与外胶垫6相接触，减震块13的形状为月牙形，弹性件12和减震块13可以减缓部分震动，提高其减震效果。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
