一种便于收放线的垂钓线组绕线器的制作方法

本实用新型涉及一种便于收放线的垂钓线组绕线器。

背景技术：

随着社会的不断进步，城市的建设也越发繁华，人们的生活水平越来越好，垂钓爱好者也越来越多。线组是钓鱼爱好者必不可少的垂钓工具，传统的都是手工缠绕在泡沫盘上，泡沫盘的寿命很低，用不了多久就要扔掉，据有关部门统计我国现有9000万垂钓爱好者，每年的绕线组消耗量很多，按每年每人损坏扔掉四个计算，每个3克重量的话，给环境将带来的白色垃圾就是1080吨，会给环境造成一定的污染。同时，传统的绕线器在鱼钩和铅坠缠绕在线盘上时很容易伤到鱼线，而且也容易发生自缠绕，很是麻烦。

技术实现要素：

鉴于以上情形，为了解决上述技术存在的问题，本实用新型提出一种便于收放线的垂钓线组绕线器，包括支架和绕线器本体，所述支架套装在垂钓使用的鱼竿上，所述绕线器本体固定在所述支架上，绕线器本体包括导线盘、轴承、转盘和折叠把手，导线盘和转盘之间设置轴承，导线盘和转盘分别与轴承过盈连接，折叠把手卡装在转盘上。

在根据本实用新型实施例的便于收放线的垂钓线组绕线器中，优选地，所述支架上设有两个带孔侧筋，所述导线盘上侧边设有两个带凸点侧筋，所述绕线器本体通过带孔侧筋与带凸点侧筋卡接配合固定在所述支架上。

在根据本实用新型实施例的便于收放线的垂钓线组绕线器中，优选地，所述导线盘上设有两个导线孔，所述导线孔上设有开槽。

在根据本实用新型实施例的便于收放线的垂钓线组绕线器中，优选地，所述导线盘中间设有第一磁铁。

在根据本实用新型实施例的便于收放线的垂钓线组绕线器中，优选地，所述转盘上设有一个储物仓，所述储物仓内设有两个倒钩，在所述倒钩的底部各设有一个第二磁铁。

在根据本实用新型实施例的便于收放线的垂钓线组绕线器中，优选地，所述储物仓上设有一个储物仓盖。

在根据本实用新型实施例的便于收放线的垂钓线组绕线器中，优选地，所述储物仓设有两个储物仓豁口，所述储物仓豁口分别与储物仓内部空间和线槽连通。

在根据本实用新型实施例的便于收放线的垂钓线组绕线器中，优选地，所述两个储物仓豁口分别设置在临近两个倒钩处的储物仓外壁上。

在根据本实用新型实施例的便于收放线的垂钓线组绕线器中，优选地，所述转盘的一侧，设有一个可放置折叠把手的凹槽，折叠把手卡装在所述凹槽内。

在根据本实用新型实施例的便于收放线的垂钓线组绕线器中，优选地，所述折叠把手设有一个凸起的圆形凸台，所述导线盘上设有卡槽，所述圆形凸台的位置和形状在折叠把手折叠时与卡槽对应。

在采取本实用新型提出的技术后，根据本实用新型实施例的便于收放线的垂钓线组绕线器，整体由支架和绕线器本体组成，支架可套装固定在鱼竿上，并可固定绕线器本体。绕线器本体由导线盘、转盘、储物仓及储物盖、折叠摇把等组成。导线盘与转盘之间由轴承连接，能够比较顺利地转动，转盘上面有一个暗藏的储物仓，储物仓里面有两个带倒钩的立柱，立柱前面设有一个园形的小磁铁，这样鱼钩可以轻松的吸在磁铁上面，挂在那个带有倒钩的小立柱上，然后将鱼线从储物仓里面预留的豁口处拉出，打开折叠摇把转动导线盘，子线会通过导线盘上的孔槽，缠绕在转盘的线槽内，当将要转动到鱼线的铅坠时再把鱼线上的铅坠放到储物仓里面并扣上储物盖，便可实现快速收线。反之，放线时，打开储物盒盖并把鱼钩和铅块从储物盒取出，再把鱼线拉到导线盘的导线固定孔上，展开摇动折叠手柄，即可进行快速放线。当鱼线收放好后落下折叠摇把，摇把折叠后部分正好落导线盘的凹槽内能起到鱼线锁止功能。

在采取本实用新型提出的技术后，根据本实用新型实施例的便于收放线的垂钓线组绕线器，折叠把手在展开时转动转盘可以实现鱼线的收或放的功能，折叠把手在折叠时可以实现鱼线的锁止，而且收好线后，把鱼钩和铅坠的配件放置储物仓，整体比较规整，便于携带。本装置在绕线的基础功能上，把收放线的锁止、储物功能都集成于一身，整体功能性较强，集成度较高，体积较小。整体采用的PC塑胶材质，相较于普通的绕线盘，实用寿命大大增加，而且也可以回收，在一定程度上能减少环境的污染与影响。

在采取本实用新型提出的技术后，根据本实用新型实施例的便于收放线的垂钓线组绕线器，由于PC材料做出来的产品可以提高其使用的寿命，相对于易损的泡沫材质做的绕线器，对环境产生的影响也相对来说小一些，集成的收纳仓可以储藏鱼钩、铅块等，避免了鱼钩等对人造成不必要的伤害，集成度比较高，可折叠的摇柄可方便把鱼线绕在绕线盘上，完成后把摇柄折叠至凹槽内，整体外形规整，便于收纳，给垂钓爱好者提供了不少的方便。

在采取本实用新型提出的技术后，根据本实用新型实施例的便于收放线的垂钓线组绕线器，提供了便于收放线并可重复使用的绕线器，也可以储藏鱼钩和铅坠，摇把可以折叠的线组轮，整体规整便于携带。

附图说明

图1示出了根据本实用新型一个实施例的便于收放线的垂钓线组绕线器整体组装示意图

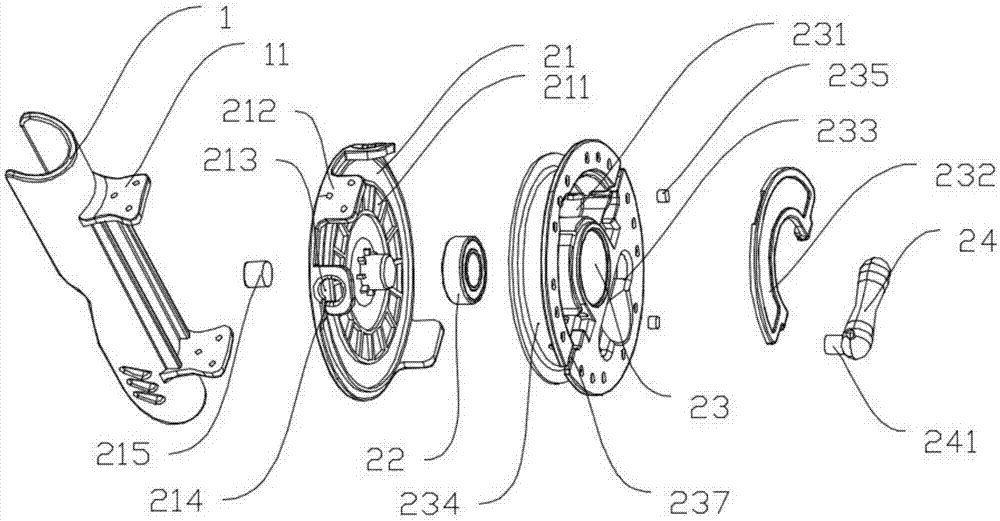

图2示出了根据本实用新型一个实施例的便于收放线的垂钓线组绕线器分解示意图

图3示出了根据本实用新型一个实施例的便于收放线的垂钓线组绕线器转盘示意图

图4示出了根据本实用新型一个实施例的便于收放线的垂钓线组绕线器导线盘和折叠把手配合示意图

附图标记说明

支架1

带孔侧筋11

鱼竿12

绕线器本体总成2

导线盘21

卡槽211

带凸点侧筋212

导线孔213

开槽214

第一磁铁215

轴承22

转盘23

储物仓231

储物仓盖232

凹槽233

线槽234

第二磁铁235

倒钩236

储物仓豁口237

折叠把手24

圆形凸台241

具体实施方式

下面将参照附图对本实用新型的各个优选的实施方式进行描述。提供以下参照附图的描述，以帮助对由权利要求及其等价物所限定的本实用新型的示例实施方式的理解。其包括帮助理解的各种具体细节，但它们只能被看作是示例性的。因此，本领域技术人员将认识到，可对这里描述的实施方式进行各种改变和修改，而不脱离本实用新型的范围和精神。而且，为了使说明书更加清楚简洁，将省略对本领域熟知功能和构造的详细描述。

如图所示，一种便于收放线的垂钓线组绕线器，包括支架1和绕线器本体2，所述支架1套装在垂钓使用的鱼竿12上，所述绕线器本体2固定在所述支架1上，绕线器本体2包括导线盘21、轴承22、转盘23和折叠把手24，导线盘21和转盘23之间设置轴承22，导线盘21和转盘23分别与轴承22过盈连接，折叠把手24卡装在转盘23上。

作为根据本实用新型一个实施例的便于收放线的垂钓线组绕线器，所述支架1上设有两个带孔侧筋11，所述导线盘21上侧边设有两个带凸点侧筋212，所述绕线器本体2通过带孔侧筋11与带凸点侧筋212卡接配合固定在所述支架1上。

作为根据本实用新型一个实施例的便于收放线的垂钓线组绕线器，所述导线盘21上设有两个导线孔213，所述导线孔213上设有开槽214。

作为根据本实用新型一个实施例的便于收放线的垂钓线组绕线器，所述导线盘21中间设有第一磁铁215。

作为根据本实用新型一个实施例的便于收放线的垂钓线组绕线器，所述转盘23上设有一个储物仓231，所述储物仓231内设有两个倒钩236，在所述倒钩236的底部各设有一个第二磁铁235。

作为根据本实用新型一个实施例的便于收放线的垂钓线组绕线器，所述储物仓231上设有一个储物仓盖233。

作为根据本实用新型一个实施例的便于收放线的垂钓线组绕线器，所述储物仓231设有两个储物仓豁口237，所述储物仓豁口237分别与储物仓231内部空间和线槽234连通。

作为根据本实用新型一个实施例的便于收放线的垂钓线组绕线器，所述两个储物仓豁口237分别设置在临近两个倒钩236处的储物仓231外壁上。

作为根据本实用新型一个实施例的便于收放线的垂钓线组绕线器，所述转盘23的一侧，设有一个可放置折叠把手24的凹槽233，折叠把手24卡装在所述凹槽233内。

作为根据本实用新型一个实施例的便于收放线的垂钓线组绕线器，所述折叠把手24设有一个凸起的圆形凸台241，所述导线盘21上设有卡槽211，所述圆形凸台241的位置和形状在折叠把手24折叠时与卡槽211对应。

作为根据本实用新型一个实施例的便于收放线的垂钓线组绕线器，由支架1和绕线器本体2本体组成，支架1可根据不同规格的鱼竿12设计其内径尺寸，方便配置不同的支架1。支架1直接套装在鱼竿12上，支架1上设有两个带孔侧筋11，可起到固定绕线器本体2的作用。

根据上述本实用新型一个实施例的便于收放线的垂钓线组绕线器，绕线器本体2由导线盘21、轴承22、转盘23、折叠把手24等组成，其中导线盘21上侧边设有两个带凸点侧筋212，可卡在支架1上对应的带孔侧筋11上，导线盘上另有两个开槽孔的导线孔213，鱼线可以通过导线孔213的开槽214进入导线孔213内，可以起到定位及绕线的功能，导线盘21中间设有一个φ6mm的第一磁铁215，可令绕线器本体2吸附在铁质的物体或盒内。转盘23上设有一个储物仓231，储物仓231内设有两个倒钩236，并在倒钩236的底部各设有一个φ3mm的第二磁铁235，可吸附鱼钩，起到固定鱼钩，防止鱼钩在储物仓231内窜动的作用。储物仓231上设有一个储物仓盖233，能够封住储物仓231，防止鱼钩、铅坠等配件的掉落。在转盘23的另一侧，设有一个可放置折叠把手24的凹槽233，折叠把手24可卡装在转盘23的凹槽233内，折叠把手24可折叠或展开，折叠把手24有一个凸起的圆形凸台241，在折叠时，圆形的凸台241正好可以落至在导线盘21对应的卡槽211内，能够实现锁止的功能。导线盘21和转盘23之间通过一个轴承22连接，三部分都是过盈套装在一起。收放线时，可把绕线器本体2固定在支架1上，也可以一只手捏住导线盘21上的两个带凸点侧筋212。放线时，把储物仓盖232打开，把鱼钩铅坠等配件从储物仓231内取出，把鱼线穿过开槽214的导线孔213，把折叠把手24展开，另一只手指捏住折叠把手24转动转盘23，便可实现放线，当放至需要的长度时，把折叠把手24折叠至转盘上的凹槽233内，鱼线的长度便会被锁止，当收线时，展开并捏住折叠把手24使转盘23转动，便可缠使鱼线绕在转盘234的线槽上，最后鱼钩和铅坠等配件放置转盘23的储物仓231内的倒钩236部位，鱼钩可吸附在φ3mm的第二磁铁235上，并盖好储物仓盖232，完成鱼线的收纳。

根据上述本实用新型一个实施例的便于收放线的垂钓线组绕线器，整体由支架和绕线器本体组成，支架可套装固定在鱼竿上，并可固定绕线器本体。绕线器本体由导线盘、转盘、储物仓及储物盖、折叠摇把等组成。导线盘与转盘之间由轴承连接，能够比较顺利地转动，转盘上面有一个暗藏的储物仓，储物仓里面有两个带倒钩的立柱，立柱前面设有一个园形的小磁铁，这样鱼钩可以轻松的吸在磁铁上面，挂在那个带有倒钩的小立柱上，然后将鱼线从储物仓里面预留的豁口处拉出，打开折叠摇把转动导线盘，子线会通过导线盘上的孔槽，缠绕在转盘的线槽内，当将要转动到鱼线的铅坠时再把鱼线上的铅坠放到储物仓里面并扣上储物盖，便可实现快速收线。反之，放线时，打开储物盒盖并把鱼钩和铅块从储物盒取出，再把鱼线拉到导线盘的导线固定孔上，展开摇动折叠手柄，即可进行快速放线。当鱼线收放好后落下折叠摇把，摇把折叠后部分正好落导线盘的凹槽内能起到鱼线锁止功能。

根据上述本实用新型一个实施例的便于收放线的垂钓线组绕线器，折叠把手在展开时转动转盘可以实现鱼线的收或放的功能，折叠把手在折叠时可以实现鱼线的锁止，而且收好线后，把鱼钩和铅坠的配件放置储物仓，整体比较规整，便于携带。本装置在绕线的基础功能上，把收放线的锁止、储物功能都集成于一身，整体功能性较强，集成度较高，体积较小。整体采用的PC塑胶材质，相较于普通的绕线盘，实用寿命大大增加，而且也可以回收，在一定程度上能减少环境的污染与影响。

根据上述本实用新型一个实施例的便于收放线的垂钓线组绕线器，由于PC材料做出来的产品可以提高其使用的寿命，相对于易损的泡沫材质做的绕线器，对环境产生的影响也相对来说小一些，集成的收纳仓可以储藏鱼钩、铅块等，避免了鱼钩等对人造成不必要的伤害，集成度比较高，可折叠的摇柄可方便把鱼线绕在绕线盘上，完成后把摇柄折叠至凹槽内，整体外形规整，便于收纳，给垂钓爱好者提供了不少的方便。

根据上述本实用新型一个实施例的便于收放线的垂钓线组绕线器，提供了便于收放线并可重复使用的绕线器，也可以储藏鱼钩和铅坠，摇把可以折叠的线组轮，整体规整便于携带。

以上对本实用新型进行了详细介绍，本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想；同时，对于本领域的一般技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本实用新型的限制。

通过以上的实施方式的描述，本领域的技术人员可以清楚地了解到本实用新型可实施。当然，以上所列的情况仅为示例，本实用新型并不仅限于此。本领域的技术人员应该理解，根据本实用新型技术方案的其他变形或简化，都可以适当地应用于本实用新型，并且应该包括在本实用新型的范围内。
