一种虫卵吸附收集器的制作方法

本实用新型涉及收集器，特别涉及一种虫卵吸附收集器。

背景技术：

在用漂浮法检查虫卵或收集虫卵和卵囊时，一般用直径为0.5CM的金属圈进行蘸取和用吸管吸方法检查和收集虫卵和卵囊。如果用吸管吸取收集虫卵，由于漂浮液中含有大量盐类物质，则需要加大量清水反复洗涤，才能收集到合适的虫卵和卵囊，将收集后的虫卵需要放置在收集桶内，以供观察和试验，可是，现有的收集桶是分开放置，这样收集起来比较耗时费力，因此给虫卵收集带来很多不便。

技术实现要素：

本实用新型为了解决现有技术的问题，提供了由收集板过滤收集虫卵，由微型抽吸泵抽吸至收集桶内，操作方便，便于吸取收集虫卵，将收集虫卵观察和试验的虫卵吸附收集器。

本实用新型的具体技术方案：一种虫卵吸附收集器，包括收集器，微型抽吸泵和收集桶，所述收集器包括杆体和收集板，所述杆体的底端设有螺纹，所述收集板的一端设有配接柱，所述配接柱内设有内置螺纹，其旋紧在杆体底端设有的螺纹上，所述收集板上设有多排滤水孔，多排滤水孔的一侧设有集卵柱，集卵柱的一侧开口，所述杆体上设有多个套圈，多个套圈内安装了硬塑料吸管，吸管正对着集卵柱，所述杆体上设有插口，所述吸管上设有开关阀，所述收集桶设有桶盖，桶盖上设有集卵管，集卵管内插入硬塑料吸管，所述收集桶的一侧设有固定架，固定架上放置微型抽吸泵，微型抽吸泵上安装了抽吸管，所述收集桶一侧设有抽吸口，抽吸口内插入抽吸管。

优选的，所述杆体的顶端设有拉环。

优选的，所述收集板呈倾斜设置在配接柱的底端。

优选的，所述多排滤水孔均为圆形。

优选的，所述多个套圈等距离间距设置。

优选的，所述多个套圈均设有圈体和固定板，固定板设有两块，其分别焊接 在圈体的两侧且固定板上设有螺孔，其通过螺丝固定在杆体上。

优选的，所述固定架包括架板和安装板，架板和安装板之间设有相配接的转轴部，转轴部相连通且通过安装转轴相连接。

优选的，所述转轴的左右两端设有螺纹，其通过安装具有内置螺纹的螺母固定。

优选的，所述安装板设有安装孔，其通过螺丝固定在收集桶的一侧

本实用新型的技术效果：通过收集板的倾斜设置便于收集虫卵，而吸管通过多个套圈在杆体上，使得抽吸方便，由固定架上放置微型抽吸泵抽吸将虫卵集中从吸管抽吸至收集桶内，方便集中收集，以利于观察，并且可通过开关阀控制吸管的抽吸，该收集器，操作方便，便于将收集虫卵观察和试验。

附图说明

图1是本实用新型虫卵吸附收集器的分解示意图。

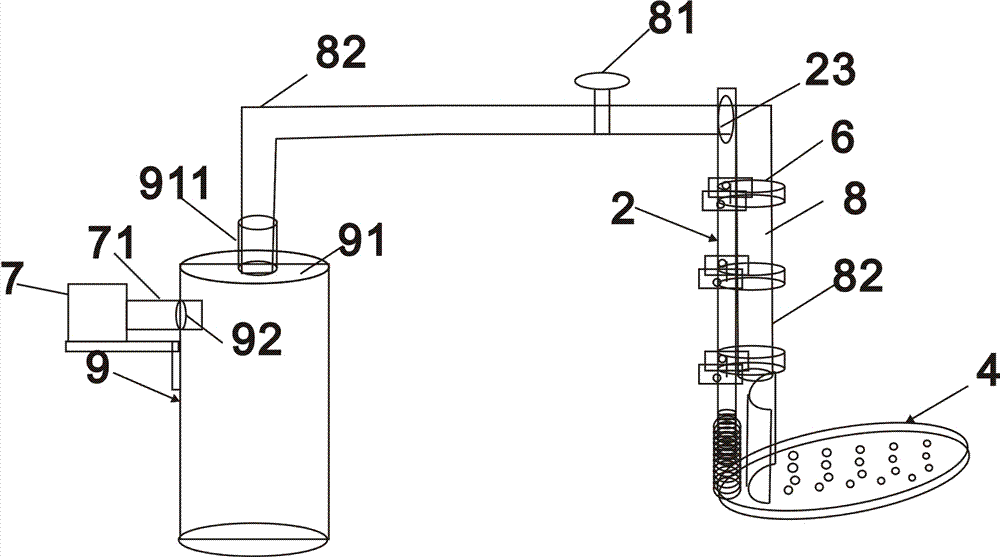

图2是本实用新型虫卵吸附收集器的结构示意图。

图3是本实用新型套圈的结构示意图。

图4是本实用新型固定架的分解示意图。

图5是本实用新型固定架的结构示意图。

图中：收集器1，杆体2，螺纹22，插口23，配接柱3，内置螺纹31，收集板4，滤水孔41，集卵柱5，开口51，套圈6，圈体60，固定板61，固定孔611，螺丝62，微型抽吸泵7，抽吸管71，吸管8，开关阀81，收集桶9，桶盖91，集卵管911，抽吸口92，固定架93，架板931，安装板932，安装孔933，转轴部94，转轴95，螺纹951，螺母96，内置螺纹961，螺丝10。

具体实施方式

下面结合附图对本实用新型做进一步说明。

如图1至图3所示，本实施例的一种虫卵吸附收集器，包括收集器1，微型抽吸泵7和收集桶9，所述收集器1包括杆体2和收集板4，所述杆体2的底端设有螺纹22，所述收集板2的一端设有配接柱3，所述配接柱3内设有内置螺纹31，其旋紧在杆体2底端设有的螺纹22上，使得收集板安装在杆体上，所述收集板2与配接柱3之间呈倾斜设置，通过收集板将虫卵倾斜集中至集卵柱内， 方便吸管吸入，所述收集板4设有多排滤水孔41，多排滤水孔41的形状均为圆形，用于过滤排水，所述多排滤水孔41的一侧设有集卵柱5，所述集卵柱5的一侧开口51，用于收集虫卵供吸管抽吸，所述杆体2设有多个套圈6，多个套圈6呈等距离间距设置。所述多个套圈6均包括圈体60和固定板61，固定板设61有两块，其分别焊接在圈体60的两侧且固定板61设有螺孔611，其通过螺丝固定在杆体上。所述多个套圈6内安装了吸管8，吸管为PC透明管，所述吸管8正对着集卵柱5，所述杆体2上设有插口23，所述吸管8可弯曲且穿过插口23且吸管开关阀81，通过开关阀来开闭吸附，所述收集桶9设有桶盖91，桶盖91设有集卵管911，集卵管911插入吸管82，所述收集桶9的一侧设有固定架93，固定架93上放置了微型抽吸泵7，微型抽吸泵为高压静音电动真空抽吸泵，其型号为A401,泵的抽气口，形成负压，让气体在大气压的作用下实现抽吸，微型抽吸泵7上安装了抽吸管71，微型抽吸泵通过抽吸管将收集桶内抽吸呈真空状态，由此将虫卵吸附至收集桶内。

如图4至图5所示，所述固定架93包括架板931和安装板932，所述架板931和安装板932之间设有相配接的转轴部94，转轴部相连通且通过安装转轴95相连接。所述转轴95的左右两端均设有螺纹954，其通过安装设置内置螺纹的螺母96固定，使得架板与安装板之间固定在90度。所述安装板932设有安装孔933，其通过螺丝10固定在收集桶的一侧，使得固定架固定在收集桶一侧，便于放置微型抽吸泵。

本实用新型在使用中，可将吸管通过多个套圈安装在杆体上且穿过杆体连接至收集桶设有的集卵管上，将收集板安装在杆体的底端，由于收集板上设有多个滤水孔，其直径可根据不同的虫卵大小设置，通过启动安装在收集桶一侧的微型抽吸泵由抽吸管实现抽吸，将收集桶内抽吸为真空状态，由此吸管将虫卵吸附在收集桶内，还可通过开关阀控制吸附，方便收集，以便于收集后的观察和试验。

本实用新型通过收集板的倾斜设置便于收集虫卵，而吸管通过多个套圈在杆体上，使得抽吸方便，由固定架上放置微型抽吸泵抽吸将虫卵集中从吸管抽吸至收集桶内，方便集中收集，以利于观察，并且可通过开关阀控制吸管的抽 吸，该收集器，操作方便，便于将收集虫卵观察和试验。需要指出的是，上述较佳实施例仅为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
