一种可移动农业秸秆粉碎机的制作方法

本实用新型涉及农业加工技术领域，具体为一种可移动农业秸秆粉碎机。

背景技术：

秸秆粉碎机可粉碎玉米杆，秸秆，花生皮，豆秆，花柴等能燃烧的农作物废料秆，避免了这些农作物秸秆白白燃烧，很好地保护了环境，有效地开发了再生能源，该机性能可靠，操作简单，方便，该设备生产原料广泛，秸秆粉碎机主要用于作物秸秆，树枝直径5CM以下等植物秸秆的切碎加工，也可用于各种农作物秸秆及牧草的切碎加工，该机整套设备主要用于棉秆，树皮，树枝，玉米秆，麦秆，稻草等生物质的切碎加工，加工的成品可用于发电，造纸，人造板，提炼已醇等。

但目前市场上的大部分农业秸秆粉碎机都是在底部简单安装移动轮，大部分存在不便于移动，由于秸秆粉碎机本身最比较重，需要多人推动秸秆粉碎机方可移动，既费时又费力，而且在不平整的路面很难移动秸秆粉碎机，导致加工效率降低。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种可移动农业秸秆粉碎机，具备可移动秸秆粉碎机等优点，解决了移动不不方便秸秆粉碎机的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种可移动农业秸秆粉碎机，包括粉碎机本体，所述粉碎机本体的上表面固定安装有进料体，所述粉碎机本体的顶部固定连接有电机，所述电机的输出端固定连接有第一皮带轮，所述第一皮带轮通过皮带与第二皮带轮传动连接，所述第二皮带轮的内壁固定连接有粉碎杆，所述粉碎杆的一端依次穿过第二皮带轮和旋转轴并与轴承的内壁固定连接，所述轴承的表面固定连接在粉碎机本体一侧的内壁，所述粉碎机本体一侧的内壁固定连接有固定板，所述固定板的底部固定连接有连接板，所述连接板的底部固定连接减震器，所述减震器的底部固定连接在机体的顶部，所述机体的底部固定连接在固定块的顶部，所述机体底部的内壁固定连接有电动机，所述电动机的输出端固定连接有第一传动轮，所述第一传动轮通过传动带与第二传动轮传动连接，所述第二传动轮的内壁固定连接有蜗杆，所述蜗杆一端穿过第二传动轮并与活动轴的内壁固定连接，所述活动轴的表面固定连接在机体一侧的内壁，所述蜗杆与涡轮啮合，所述涡轮通过转动轴与第一同步带轮的内壁固定连接，所述第一同步带轮通过同步带与第二同步带轮传动连接，所述第二同步带轮通过转轴与滚轮的内壁固定连接，所述粉碎机本体的一侧固定安装有升降体。

优选的，所述减震器的数量为八个，且八个减震器均同等距离分布。

优选的，所述转轴的一端依次穿过承座和第二同步带轮并与滚轮的内壁固定连接，所述轴承座固定连接在固定块底部的内壁。

优选的，所述升降体的顶部的内壁固定连接有电动推杆，所述电动推杆的一端穿过限位块并与支撑板的顶部固定连接。

优选的，所述粉碎杆的表面固定安装有粉碎叶，所述粉碎叶的数量为二十个，且二十个粉碎叶均同等距离分布。

优选的，所述滚轮的数量为四个，且四个滚轮均同等距离分布。

(三)有益效果

与现有技术相比，本实用新型提供了一种可移动农业秸秆粉碎机，具备以下有益效果：

1、该可移动农业秸秆粉碎机，通过电机和涡轮配合，工作人员控制电机运行，可以使得滚轮转动，可以将农业秸秆粉碎机移动，无需多人在将农业秸秆粉碎机用人力推动，既省时又省力，从而提高加工效率，在配合上减震器，就可以在不平整的路面上移动农业秸秆粉碎机，而且很轻松移动，有助于工作人员将农业秸秆粉碎机移动所需位置，有效节省时间浪费并且提高效率。

2、该可移动农业秸秆粉碎机，通过电动推杆和支撑板配合，工作人员控制电动推动杆运行，待无需将农业秸秆粉碎机时，将支撑板向下移动，支撑农业秸秆粉碎机，使农业秸秆粉碎机更加稳定，有助于农业秸秆粉碎机粉碎效果，可以在农业秸秆粉碎机工作时防止移动，待需要将粉碎后的原料倒出时，只需要收回一侧的电动推杆，就可将粉碎后的原料到出，有效的减少时间消耗，提高工作效率。

附图说明

图1为本实用新型结构示意图；

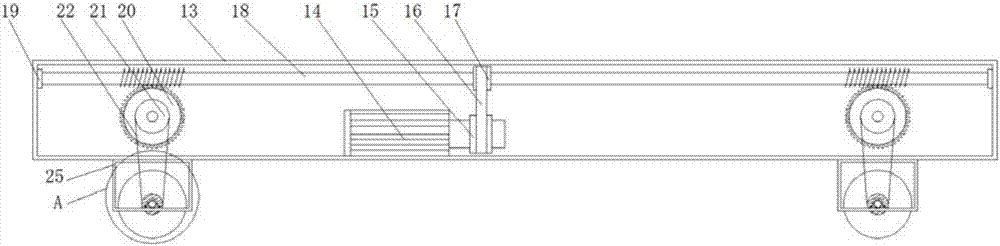

图2为本实用新型机体的剖面结构示意图；

图3为本实用新型图2的A处放大结构示意图。

图中：1粉碎机本体、2进料体、3电机、4第一皮带轮、5皮带、6第二皮带轮、7粉碎杆、8粉碎叶、9轴承、10固定板、11连接板、12减震器、 13机体、14电动机、15第一传动轮、16传动带、17第二传动轮、18蜗杆、 19活动轴、20涡轮、21第一同步带轮、22同步带、23第二同步带轮、24轴承座、25固定块、26滚轮、27升降体、28电动推杆、29支撑板、30转轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种可移动农业秸秆粉碎机，包括粉碎机本体1，粉碎机本体1的上表面固定安装有进料体2，粉碎机本体1的顶部固定连接有电机3，电机3的输出端固定连接有第一皮带轮4，第一皮带轮4通过皮带5与第二皮带轮6传动连接，第二皮带轮6的内壁固定连接有粉碎杆7，粉碎杆7的表面固定安装有粉碎叶8，粉碎叶8的数量为二十个，且二十个粉碎叶8均同等距离分布，粉碎杆7的一端依次穿过第二皮带轮6和旋转轴并与轴承9的内壁固定连接，轴承9的表面固定连接在粉碎机本体1一侧的内壁，粉碎机本体1 一侧的内壁固定连接有固定板10，固定板10的底部固定连接有连接板11，连接板11的底部固定连接减震器12，减震器12的数量为八个，且八个减震器12均同等距离分布，减震器12的底部固定连接在机体13的顶部，机体13 的底部固定连接在固定块25的顶部，机体13底部的内壁固定连接有电动机 14，电动机14的输出端固定连接有第一传动轮15，第一传动轮15通过传动带16与第二传动轮17传动连接，第二传动轮17的内壁固定连接有蜗杆18，蜗杆18一端穿过第二传动轮17并与活动轴19的内壁固定连接，活动轴19 的表面固定连接在机体13一侧的内壁，蜗杆18与涡轮20啮合，涡轮20通过转动轴与第一同步带轮21的内壁固定连接，第一同步带轮21通过同步带 22与第二同步带轮23传动连接，第二同步带轮23通过转轴30与滚轮26的内壁固定连接，滚轮26的数量为四个，且四个滚轮26均同等距离分布，转轴30的一端依次穿过承座24和第二同步带轮23并与滚轮26的内壁固定连接，轴承座24固定连接在固定块25底部的内壁，通过电机3和涡轮20配合，工作人员控制电机3运行，电机3带动第一传动轮15转动，会使蜗杆18快速转动，蜗杆18带动涡轮20转动，由于涡轮20通过转动轴设有的第一同步带轮21，就可以使得滚轮26转动，可以将农业秸秆粉碎机移动，无需多人在将农业秸秆粉碎机用人力推动，只需要电机3就可以很方便带动农业秸秆粉碎机，既省时又省力，从而提高加工效率，在配合机体13的顶部上设有的减震器12，就可以在不平整的路面上移动农业秸秆粉碎机，有效的减少在平整路面卡住不能移动的效果，而且会很轻松移动农业秸秆粉碎机，有助于工作人员将农业秸秆粉碎机移动所需位置，有效节省时间浪费并且提高效率，粉碎机本体1的一侧固定安装有升降体27，升降体27的顶部的内壁固定连接有电动推杆28，电动推杆28的一端穿过限位块并与支撑板29的顶部固定连接，通过电动推杆28和支撑板29配合，工作人员控制电动推动杆运行，待无需将农业秸秆粉碎机时，电动推杆28将支撑板29向下移动，使支撑板29接触地面，支撑起农业秸秆粉碎机，可以使农业秸秆粉碎机更加稳定，减少农业秸秆粉碎机工作时晃动，有助于农业秸秆粉碎机粉碎效果，可以在农业秸秆粉碎机工作时防止移动，待需要将粉碎后的原料倒出时，只需要收回一侧的电动推杆28，就可将粉碎后的原料到出，有效的减少时间消耗，提高工作效率。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上所述，该一种可移动农业秸秆粉碎机，通过电机3和涡轮20配合，工作人员控制电机3运行，可以使得滚轮26转动，可以将农业秸秆粉碎机移动，无需多人在将农业秸秆粉碎机用人力推动，既省时又省力，从而提高加工效率，在配合上减震器12，就可以在不平整的路面上移动农业秸秆粉碎机，而且很轻松移动，有助于工作人员将农业秸秆粉碎机移动所需位置，有效节省时间浪费并且提高效率，通过电动推杆28和支撑板29配合，工作人员控制电动推动杆运行，待无需将农业秸秆粉碎机时，将支撑板29向下移动，支撑农业秸秆粉碎机，使农业秸秆粉碎机更加稳定，有助于农业秸秆粉碎机粉碎效果，可以在农业秸秆粉碎机工作时防止移动，待需要将粉碎后的原料倒出时，只需要收回一侧的电动推杆28，就可将粉碎后的原料到出，有效的减少时间消耗，提高工作效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
