用于牛体屠宰的除毛装置的制作方法

本发明涉及肉牛屠宰的辅助装置领域，具体涉及一种用于牛体屠宰的除毛装置。

背景技术：

牛是一种哺乳动物，草食性，部分为家禽，体型粗壮。牛的肉和乳可供食用，牛的皮属工业原料，牛还可为农业生产提供役力。牛肉因含有丰富的蛋白质和氨基酸受广大消费者的欢迎。肉用牛经过放血、除毛、剥皮和剔骨步骤可得到牛肉。

肉用牛的屠宰普遍在地面上或简陋平台上进行，屠宰过程中的血水横流，污染环境，清洁费时费力，现有的牛体分割剃毛装置能够让牛体在装置上设置滚轮实现升降翻转，然后喷火除毛，但是这种装置存在的问题是：1.喷火除毛只能烧掉表面的毛，还会烧坏牛皮；2.滚轮实现升降翻转时噪音大。

技术实现要素：

本发明意在提供一种可以多角度彻底刮毛且噪音小的用于牛体屠宰的除毛装置。

本方案中的用于牛体屠宰的除毛装置，包括除毛箱、固定在除毛箱内顶壁上两个相对的滑板、位于滑板上方的盖板，所述除毛箱的侧壁上连接有回气管，所述回气管上设有第三单向阀，所述回气管连接有气泵，所述滑板中均放置有滑轮，所述滑轮的轴心横穿设有U型的支撑轴，所述支撑轴将滑轮分别固定在盖板两端，所述支撑轴内部中空，所述支撑轴上旋转密封有弹性的气囊，所述气囊包裹在滑轮外面，所述盖板内部中空，所述盖板中部固定连接有中空的吊杆，所述吊杆与盖板连接处的两侧分别设有第一单向阀和第二单向阀，所述吊杆固定有中空的吊刀，所述回气管伸入顶壁内连通盖板，所述盖板两端分别连通支撑轴，所述支撑轴连通气囊，所述盖板中部连通吊杆，所述吊杆连通吊刀。

本方案的原理是：在普通刮毛时，气囊贴在滑轮表面，滑轮在滑板上滑动往复刮毛；牛体除毛前，先往气囊中充入空气，保证两个滑轮的气囊一样大，滑轮在滑板上滑动以刮掉牛体上的毛；当需要对牛体的左侧向刮毛时，放掉左侧滑轮上气囊的部分空气，使左侧滑轮的高度小于右侧滑轮的高度，盖板向左倾斜，使吊刀向左侧倾斜，滑轮滑动以刮毛；当要刮牛体右侧的毛时，放掉右侧滑轮上气囊的部分空气，盖板向右倾斜，使右侧滑轮的高度小于左侧滑轮的高度，吊刀向右侧倾斜，滑轮滑动以刮毛；打开第一单向阀，除毛箱中的空气由气泵抽入到回气管中，空气通过回气管从盖板回到气囊中；在放掉气囊中的空气时，单独打开第二单向阀或者第三单向阀，让空气通过支撑轴上的出气孔进入吊杆内，空气再从吊杆进入到吊刀中，空气最后从吊刀吹出，以吹掉刮下的牛体毛发。

滑轮外的气囊不但可以在滑轮滚动过程中减小噪音，增加缓冲力，还能通过两个滑轮上气囊中空气的多少来调节吊刀的角度，使吊刀能刮到牛体侧面上的毛发，无需再频繁翻动牛体，更省力。

本方案的有益效果是：1.通过调整气囊中空气量的多少以调节吊刀的角度，使吊刀刮到多个角度上的毛，刮毛更彻底；2.吊刀可以在滑轮的滑动过程中来回刮毛，保证刮毛更彻底；3.气囊裹在滑轮外层，气囊内部填充的空气，使气囊具有一定的弹性，气囊在滑轮外层能对滑轮的滑动起到缓冲作用，降低滑轮滑动过程中的噪音；4.调节吊刀的角度以刮到牛体上多角度上的毛，无需翻动牛体，更省力。

说明：本文中的左向和右向是以面对图的方向为基准。

进一步，所述吊刀的刮毛面为弧形面。

由于牛体软而有弹性，弧形的刮毛面能更好地贴合到牛体，从根部刮掉牛体上的毛。

进一步，所述吊刀朝向刮毛面设有通孔，所述通孔与吊刀内的气道连通。

空气通过吊杆从通孔中吹出，以吹掉刮毛面上的牛体毛发，避免牛体毛发堆积在吊刀的刮毛面上，防止吊刀刮毛时刮不彻底。

进一步，所述回气管为软管。

保证滑轮能在滑板上滑动时不会受回气管的限制。

进一步，所述回气管插入除毛箱处设有密封圈。

保证除毛箱的气密性，以便回收除毛箱中的气体。

进一步，所述第三单向阀位于回气管与除毛箱顶壁连接处。

让气囊在放气时，空气尽可能地通过吊杆从吊刀出去，以便吹走刮掉的毛牛。

附图说明

图1为本发明实施例的结构示意图；

图2为为图1中盖板连接气囊的结构示意图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明。

说明书附图中的附图标记包括：除毛箱1、盖板2、气囊3、吊刀4、气泵5、回气管11、滑板12、第一单向阀13、第二单向阀14、第三单向阀15、滑轮21、支撑轴22、出气孔23、通孔41、吊杆42。

如图1所示：在除毛箱1顶固定有两个相对的滑板12，滑板12间放置有中空的盖板2，盖板2两端通过U型的支撑轴22分别连接有两个滑轮21，支撑轴22内部中空，支撑轴22为轮轴，滑轮21位于滑板12内，滑轮21外层套有弹性的气囊3，气囊3旋转密封在支撑轴22上，盖板2中部固定有中空的吊杆42，吊杆42固定有中空的吊刀4，吊刀4上设有通孔41，通孔41连通吊刀4内的空腔，吊刀4内的空腔连通吊杆42内的空腔，刮毛箱上部连接有回气管11，回气管11连接气泵5，回气管11连接到盖板2上，回气管11伸入除毛箱1的顶壁连通盖板2，盖板2内的空腔连通支撑轴22内的空腔，回气管11连通吊杆42内的空腔，回气管11与除毛箱1连接处的外部设有第三单向阀15，吊杆42与盖板2连接处的两侧分别设有第一单向阀13和第二单向阀14。

本实施例中的旋转密封采用旋转密封圈来实现，旋转密封属于动密封的一种，旋转密封由一个填充聚四氟乙烯制成的滑环和一个提供弹力的橡胶O型圈组成。气囊3固定在滑环上，滑环滑动连接在O型圈上，O型圈固定在支撑轴22上，支撑轴22内的空腔连通到气囊3内部。

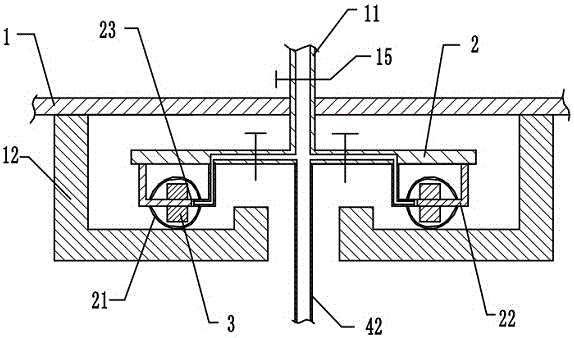

如图2所示：除毛箱1固定连接有中空的盖板2，盖板2两端通过中空的支撑轴22连接有滑轮21，滑轮21放置在滑板12中，滑轮21外层套有气囊3，气囊3旋转密封在支撑轴22上，支撑轴22位于气囊3内部处设有出气孔23，盖板2中部固定连接中空的吊杆42，吊杆42与盖板2连接处的盖板2两侧分别设有第一单向阀13和第二单向阀14，插入除毛箱1处的回气管11上设置密封圈，回气管11与除毛箱1顶壁连接处设有第三单向阀15，由软管制成的回气管11连通盖板2内的空腔，盖板2内的空腔连通支撑轴22内的空腔，吊杆42内的空腔连通盖板2内的空腔。

在普通刮毛时，气囊3贴在滑轮21表面，滑轮21在滑板12上滑动往复刮毛。

在对牛体进行除毛前，打开第三单向阀15，先往气囊3中充入空气，保证两个滑轮21的气囊3一样大，滑轮21在滑板12上滚动以刮掉牛体上的毛。

当需要刮牛体左侧向的毛发时，打开第一单向阀13，可放掉左侧滑轮21上气囊3内的部分空气，让左侧滑轮21上气囊3中的空气减少，左侧滑轮21的高度小于右侧滑轮21的高度，盖板2向左倾斜，使吊刀4向左侧倾斜，滑轮21在滑板12上往复运动，以刮掉牛体左侧的毛。

当需要对牛体右侧进行刮毛时，打开第二单向阀14，可放掉右侧滑轮21上气囊3的部分空气，让右侧滑轮21上气囊3中的空气减少，使右侧滑轮21的高度小于左侧滑轮21的高度，盖板2向右倾斜，吊刀4向右侧倾斜，滑轮21在滑板12上往复运动，以刮掉牛体右侧的毛。

打卡第三单向阀15，除毛箱1中的空气由气泵5抽回到回气管11中，空气通过回气管11进入盖板2，进而流入支撑轴22内，最后回到气囊3中；在放掉气囊3中的空气时，空气通过支撑轴22上的出气孔23进入吊杆42内，空气再从吊杆42进入到吊刀4中，空气最后从吊刀4上的通孔41中吹出，以吹掉刮下的牛体毛发。

本发明的有益效果是：1.吊刀可以在滑轮的滑动过程中来回刮毛，保证刮毛更彻底；2.通过调整气囊中空气量的多少以调节吊刀的角度，使吊刀刮到多个角度上的毛，刮毛更彻底；3.调节吊刀的角度以刮到牛体上多角度上的毛，无需翻动牛体，更省力；4.气囊裹在滑轮外层，气囊内部填充的空气，使气囊具有一定的弹性，气囊在滑轮外层能对滑轮的滑动起到缓冲作用，降低滑轮滑动过程中的噪音；5.将除毛箱中的空气从回气管重新通入到气囊中，回收利用，节约能源。

以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
