一种残渣容易去除的茶叶提香机的制作方法

本实用新型涉及一种茶叶提香机，特别是一种残渣容易去除的茶叶提香机。

背景技术：

茶叶在提香加工过程中，经常有部分茶叶沾附在钢丝网状的输送带上。在下次加工茶叶过程中，沾附的这部分茶叶由于前期已经经过1次提香过程中，此时再进行1次提香，就容易导致附着在钢丝网状的茶叶焦糊，产生异味，从而影响整个茶叶加工的品质。若使用人工清除，则费时又费力。

技术实现要素：

本实用新型的目的在于，提供一种残渣容易去除的茶叶提香机。该设备在提香完成后，可以方便的去除掉附着在钢丝网状的残渣，从而保证了下次茶叶提香时的品质。

本实用新型的技术方案：一种残渣容易去除的茶叶提香机，包括有机架，机架由上至下设置有多层输送带，每层输送带头端的机架上设置有竖直安装轴，2个竖直安装轴之间设置有横向安装板，横向安装板上设置有转动轮，转动轮上设置有毛刷，机架最上方设置有喷淋水管，在每层输送带的上、下输送带之间设置有斜向吹风管。

前述的残渣容易去除的茶叶提香机，除最底层输送带外，在每层输送带头端下方设置有1个转动轴，转动轴上连接有设置有扣环的接料板，转动轴旁的机架上设置有吊钩。

前述的残渣容易去除的茶叶提香机，所述转动轴两端安装位置处于不同高度。

本实用新型的有益效果：与现有技术相比，本设备使用过程中，首先通过喷淋水管对输送带进行喷淋，使得附着的残渣发胀松动，然后转动轮转动过程中，通过毛刷将残渣清除掉，而部分不易掉落的残渣则通过斜向吹风管吹落下来，而清除掉的残渣则会掉落至接料板上，并从接料板低的一端掉落至机架外部。使用本实用新型对残渣进行清除，既方便又快捷，而且清除效果较好，保证了后续加工的茶叶品质，整个过程中都是使用机器作业，人工进行辅助，提高了清除速度的同时，又节省了人力物力。

附图说明

附图1为本实用新型的结构示意图；

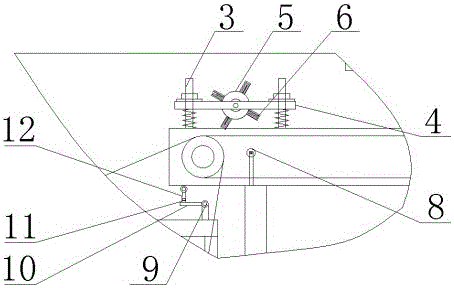

附图2为附图1的局部放大示意图；

附图标记：1-机架，2-输送带，3-竖直安装轴，4-横向安装板，5-转动轮，6-毛刷，7-喷淋水管，8-吹风管，9-转动轴，10-接料板，11-扣环，12-吊钩。

具体实施方式

本实用新型的实施例：一种残渣容易去除的茶叶提香机，如附图1和2所示，包括有机架1，该机架1由上至下设置有3层钢丝网状的输送带2，每层输送带2头端的机架1上每侧设置有2个竖直安装轴3，2个竖直安装轴3之间设置有1块横向安装板4，在横向安装板4上设置有转动轮5，转动轮5头端与驱动电机连接，在转动轮5的轮身上设置有毛刷6，在机架1最上方设置有喷淋水管7，该喷淋水管7开口向下，在每层输送带2的上、下输送带2之间的机架1上设置有1根斜向吹风管8。

当每次茶叶提香完成后，工人调节横向安装板4在竖直安装轴3上的安装位置，使得毛刷6与输送带2表面接触。然后开启喷淋水管7，其喷出的水流作用在其下方的输送带2上，输送带2上的残渣吸收到水分后，会发胀从而出现松动，同时开启转动轮5的驱动电机，转动轮5转动的同时其上的毛刷6与输送带2表面接触，从而将发胀后的残渣刷除，部分已经松动但未刷除的残渣在斜向吹风管8的风力作用下，脱落下来。如此往复几次，即可将所有的残渣去除。

除最底层输送带2外，在每层输送带2头端下方设置有1个转动轴9，转动轴9上连接有设置有扣环11的接料板10，转动轴9旁的机架1上设置有吊钩12。提香过程中，该接料板10处于竖直状态。当需要去除残渣时，将接料板10绕转动轴9转动，然后用吊钩12钩住吊环11，使得接料板10处于水平状态，清除残渣过程中，除开最底层的输送带2的残渣直接掉落至地面外，其它层清除的残渣均掉落至接料板10中，避免了上层的残渣掉落至地面上，增加了工人后续打扫的工作量。

所述转动轴9两端安装位置处于不同高度，该设置可以使得通过吊钩12钩住的接料板10为斜向设置，即接料板10一端高另一端低，从而使得掉落至其上残渣直接从接料板10上滑落至机架1外部，不需要工人将接料板10取下倒出残渣。而且残渣滑落至机架1外，也容易打扫。
