一种水产加工用的解冻桶的制作方法

本实用新型涉及水产品加工设备，特别涉及一种水产加工用的解冻桶。

背景技术：

目前，在水产加工中，水产品常常冷冻后加工成冰块，这样便于冷藏，还延长了保质期限，可是，当加工成冰块的水产品需要解冻时，就需要用到解冻桶，这样使得水产品冰块解冻快，解冻下来的水能放置在解冻桶内，可是，现有的用于水产品加工的解冻桶，其解冻水的流出速度慢，不易流出，而且水产品冰块的解冻速度慢，影响了使用。

技术实现要素：

本实用新型为了解决现有技术的问题，提供了一种结构简单，操作方便，解冻速度快，提高了水产品的解冻效率的水产加工用的解冻桶。

本实用新型的具体技术方案如下：一种水产加工用的解冻桶，包括桶体，桶盖和控制器，桶体的顶面安装了橡胶圈，所述桶体顶面的后侧设有转轴，所述桶盖安装在转轴上，所述桶盖的前端设有扣体，所述桶体设有与桶盖设有的扣体相配接的扣槽，所述桶盖设有的扣体扣紧在桶体设有的扣槽内，所述桶体内设有过滤板，所述过滤板将桶体内部分隔成第一容纳腔和第二容纳腔，所述第一容纳腔内设有温控板，所述第二容纳腔的一侧设有出水管，所述控制器安装在桶体上，所述控制器包括控制器壳体和线路板，所述控制器壳体的正面设有显示屏和按钮组件，所述按钮组件包括开关按钮和调节按钮，所述调节按钮包括加温按钮和减温按钮，所述控制器壳体的一侧设有充电口，所述线路板安装在控制器壳体内，所述线路板上设有控制芯片，温控模块，选频器，电源模块和显示模块，所述控制芯片分别连接温控模块，选频器和显示模块，所述温控模块连接温控板，所述选频器连接加温按钮和减温按钮，所述加温按钮和减温按钮分别连接开关按钮，所述开关按钮连接电源模块，所述电源模块连接充电口，所述显示模块连接显示屏。

以下为本实用新型的附属技术方案。

作为优选方案，所述桶盖的顶面设有把手。

作为优选方案，所述过滤板上设有多排过滤孔.

作为优选方案，所述出水管上设有塞盖。

作为优选方案，所述显示屏设在开关按钮和调节按钮的正上方。

本实用新型的技术效果：本实用新型的一种水产加工用的解冻桶，通过第一容纳腔和第二容纳腔的设置，便于分类，操作方便；通过出水管的设置，便于解冻水从第二容纳腔内流出；通过控制器的设置，便于控制温控板，使得解冻的时间短，使用简单；整个设计，结构简单，操作方便，解冻速度快，提高了水产品的解冻效率。

附图说明

图1是本实用新型实施例的一种水产加工用的解冻桶的结构示意图。

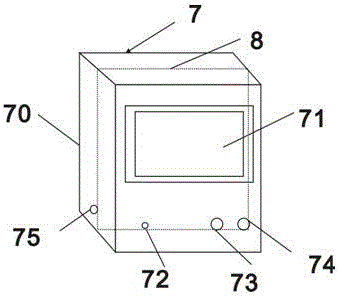

图2是本实用新型实施例的控制器的结构示意图。

图3是本实用新型实施例的控制器的内部系统图。

图中：桶体1，橡胶圈11，转轴12，扣槽13，桶盖2，把手20，扣体21，过滤板3，过滤孔31，容纳腔4，第一容纳腔41，第二容纳腔42，温控板5，出水管6，塞盖61，控制器7，控制器壳体70，显示屏71，开关按钮72，加温按钮73，减温按钮74，充电口75，线路板8，控制芯片81，温控模块82，选

频器83，电源模块84，显示模块85。

具体实施方式

下面结合附图对本实用新型做进一步说明。

如图1至图3所示，本实施例的一种水产加工用的解冻桶，包括桶体1，桶盖2和控制器7，所述桶体1的顶面安装了橡胶圈11，这样设置，便于密封桶盖。所述桶体1顶面的一侧设有转轴12，所述桶盖2安装在转轴12上，这样设置，便于打开或关闭桶盖。所述桶盖2的顶面设有把手20。这样设置，便于打开桶盖。所述桶盖2的前端设有扣体21，所述桶体1设有与桶盖2设有的扣体21相配接的扣槽13，所述桶盖2设有的扣体21扣紧在桶体1设有的扣槽13内，这样设置，扣紧牢固。所述桶体1内设有过滤板3，所述过滤板3上设有多个过滤孔31，这样设置，便于过滤水产品冰块的水，将水流入到第二容纳腔内。所述过滤板3将桶体1内部分隔成容纳腔4，所述容纳腔4包括第一容纳腔和41第二容纳腔42，所述第一容纳腔41内设有温控板5，所述第二容纳腔42的一侧设有出水管6，所述出水管6上设有塞盖61，这样设置，第一容纳腔内放置需要解冻的水产品，当水产品解冻时，解冻水从过滤板设有的过滤孔流入到第二容纳腔内，通过出水管流出。所述控制器7安装在桶体1上，所述控制器7包括控制器壳体70和线路板8（如图虚线所示），所述控制器壳体70的正面设有显示屏71和按钮组件，所述显示屏71设在按钮组件的正上方，这样设置，所述按钮组件包括开关按钮72和调节按钮，所述调节按钮包括加温按钮73和减温按钮74，这样设置，便于调节温度。所述控制器壳体70的一侧设有充电口75，这样设置，便于充电，提供充足电源。所述线路板安装在控制器壳体内，所述线路板8上设有控制芯片81，温控模块82，选频器83，电源模块84和显示模块85，所述控制芯片81分别连接温控模块82，选频器83和显示模块85，这样设置，便于控制。所述温控模块85连接温控板5，所述选频器83连接加温按钮73和减温按钮74，这样设置，通过加温或减温按钮由温控模块控制温控板的温度。所述加温按钮73和减温按钮74分别连接开关按钮72，这样设置，便于开闭。所述开关按钮72连接电源模块84，所述电源模块84连接充电口75，所述显示模块85连接显示屏71。这样设置，在显示屏上显示具体的温度。

本实施例的一种水产加工用的解冻桶，在具体使用过程中，使用者打开桶盖，将需要解冻的水产品冰块放置在桶体内设有的第一容纳腔内，通过打开控制器，调节加温或减温按钮，使得桶体内安装的温控板的温度得到控制，由此解冻的水产品解冻，其产生的解冻水从过滤板流到第二容纳腔内，并且通过出水管出水。

本实施例的一种水产加工用的解冻桶，1、通过第一和第二容纳腔的设置，便于分类，操作方便；2、通过出水管的设置，便于解冻水从第二容纳腔内流出；3、通过控制器的设置，便于控制温控板，使得解冻的时间短，使用简单；4、整个设计，结构简单，操作方便，解冻速度快，提高了水产品的解冻效率。需要指出的是，上述较佳实施例仅为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
