一种改进型的家用式意大利螺旋面条机的制作方法

本实用新型涉及的是家用电器领域，更具体地说是一种改进型的家用式意大利螺旋面条机。

背景技术：

面条是日常生活中一种主要的食材，人们在制作传统面条时一般都是通过手工搓面或利用挤面条机制做，非常方便，但是普通家庭的面条机是无法快速、简单地制做意式螺旋面条的，意式螺旋面条不仅需要将面条挤压成螺旋状，而且需要定长切割，传统的家用挤面条无法实现该操作，所以需要对家用面条机进行进一步地改进，使之可以非常方便地制做出各种意式面条，丰富人们的食用之需。

技术实现要素：

本实用新型公开的是一种改进型的家用式意大利螺旋面条机，其主要目的在于克服现有技术存在的上述不足和缺点，提供一种面条机，它不仅可以非常快速、简单地制做出意式螺旋面条，而且操作非常便捷，非常适合于大多数操作者直接使用，满足人们的食用需求。

本实用新型采用的技术方案如下：

一种改进型的家用式意大利螺旋面条机，包括一用于存储放置面料的放置腔体，该放置腔体呈圆柱体结构，所述放置腔体内装设有一可沿所述放置腔体径向方向左、右滑动设置的挤压顶板，该挤压顶板左侧的放置腔体形成一充气的加压腔，该加压腔与一加压泵体相连通设置；所述放置腔体右侧壁上可拆卸地装设有一螺旋成型挤压盘体，该螺旋成型挤压盘体上开设有若干个挤压孔，所述挤压孔内适配装设有一螺旋成型柱，所述放置腔体右侧壁上开设有若干个出料口，该出料口与所述挤压孔相连通设置；所述螺旋成型挤压盘体的右侧配合装设有一旋转切刀机构,该旋转切刀机构用于将螺旋成型挤压盘体输出的螺旋面条定长切割，所述旋转切刀机构的下部装设有一面条收集框体。

更进一步，所述放置腔体的上部装设有一放料开口，该放料开口上相适配地盖设有一翻转盖。

更进一步，所述挤压孔有三个，呈“品”字形结构均匀分布在所述螺旋成型挤压盘体上。

更进一步，所述旋转切刀机构包括一旋转轴以及驱动该旋转轴转动的驱动电机，所述旋转轴的左侧部配合装设有一旋转切刀，该驱动电机驱动连接在所述旋转轴的右侧部。

更进一步，所述旋转切刀为呈斜向装设，与所述旋转轴的夹角为30°～75°。

更进一步，所述旋转轴的旋转方向为正时针方向，所述螺旋成型柱的螺旋方向为逆时针螺旋方向。

通过上述对本实用新型的描述可知，和现有技术相比，本实用新型的优点在于：

本实用新型通过设置挤压顶板、加压腔与一加压泵体，可以实现面料的均匀挤出，更有利于面条的螺旋成型，使螺旋面条能够顺利地挤出，同时通过设置单页式的旋转切刀与旋转轴的相互配合切割面条，实现面条的定长均匀切割，并利用面条收集框体将切割好的螺旋面条统一收集，实现了制作意式螺旋面条的整个过程。本实用新型结构简单实用，设计新颖独特，操作非常便捷，具有较高的实际使用价值。

附图说明

图1是本实用新型的结构示意图。

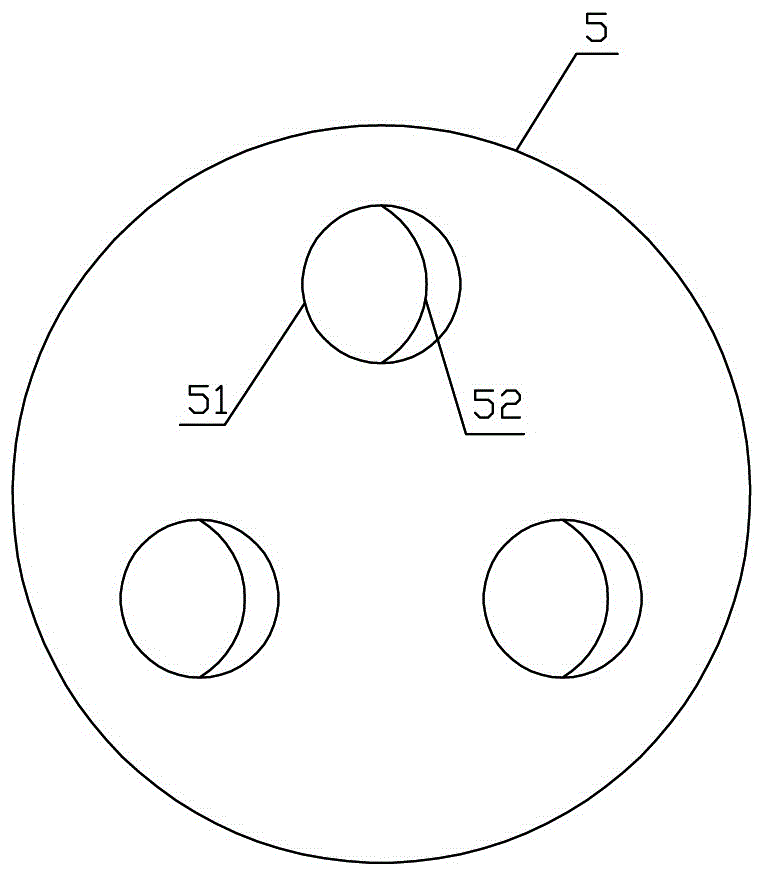

图2是本实用新型螺旋成型挤压盘体的结构示意图。

图3是本实用新型旋转切刀机构的结构示意图。

具体实施方式

下面参照附图说明来进一步地说明本实用新型的具体实施方式。

如图1、图2及图3所示，一种改进型的家用式意大利螺旋面条机， 包括一用于存储放置面料的放置腔体1，该放置腔体1呈圆柱体结构，所述放置腔体1的上部装设有一放料开口12，该放料开口12上相适配地盖设有一翻转盖13。所述放置腔体1内装设有一可沿所述放置腔体1径向方向左、右滑动设置的挤压顶板2，该挤压顶板2左侧的放置腔体1形成一充气的加压腔3，该加压腔3通过一控制阀41与一加压泵体4相连通设置。所述放置腔体1右侧壁上可拆卸地装设有一螺旋成型挤压盘体5，该螺旋成型挤压盘体5上开设有三个挤压孔51，所述挤压孔51内适配装设有一螺旋成型柱52，所述放置腔体1右侧壁上开设有三个出料口11，该出料口11与所述挤压孔51相连通设置。所述挤压孔51有三个，呈“品”字形结构均匀分布在所述螺旋成型挤压盘体5上。

如图1、图2及图3所示，所述螺旋成型挤压盘体5的右侧配合装设有一旋转切刀机构6,该旋转切刀机构6用于将螺旋成型挤压盘体5输出的螺旋面条定长切割，所述旋转切刀机构6的下部装设有一面条收集框体7。所述旋转切刀机构6包括一旋转轴61以及驱动该旋转轴61转动的驱动电机62，所述旋转轴61的左侧部配合装设有一旋转切刀63，该驱动电机驱动62连接在所述旋转轴61的右侧部。所述旋转切刀63为呈斜向装设，与所述旋转轴63的夹角为60°，所述旋转轴61的旋转方向为正时针方向，所述螺旋成型柱52的螺旋方向为逆时针螺旋方向，利用旋转轴61的旋转可以斜向地定长切割挤出的螺旋面条。

本实用新型通过设置挤压顶板、加压腔与一加压泵体，可以实现面料的均匀挤出，更有利于面条的螺旋成型，使螺旋面条能够顺利地挤出，同时通过设置单页式的旋转切刀与旋转轴的相互配合切割面条，实现面条的定长均匀切割，并利用面条收集框体将切割好的螺旋面条统一收集，实现了制作意式螺旋面条的整个过程。本实用新型结构简单实用，设计新颖独特，操作非常便捷，具有较高的实际使用价值。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不仅局限于此，凡是利用此构思对本实用新型进行非实质性地改进，均应该属于侵犯本实用新型保护范围的行为。
