一种多功能摊凉机的制作方法

本实用新型属于食品加工处理技术领域，具体是一种多功能摊凉机。

背景技术：

摊凉机应用广泛，各种产品加工处理都需要用到这种设备，尤其是食品加工处理领域，目前，在现有技术中，摊凉机的主要目的是冷却产品，产品冷却程度的好坏影响到产品的质量，现有加工技术主要存在以下缺陷：1、传统的冷却处理方法主要是通过水冷，这种冷却方法不仅浪费水资源，且冷却效果不理想，影响产品的质量；2、传统的冷却设备无法控制调节传输带的速度，不能够根据产品需要调整冷却时间，智能化程度底；3、传统的摊凉机一般结构功能单一，已经无法满足日益增长的现代化生产要求。

技术实现要素：

本实用新型所要解决的技术问题是提供一种功能齐全、节能实用、冷却效果好的多功能摊凉机。

为解决上述问题，本实用新型所述的一种多功能摊凉机，包括水冷系统、风冷系统、智能控制系统、箱体、固定于箱体上方两侧的挡板、传输系统，所述传输系统包括从动辊、传输链板、电动机、主动辊，所述水冷系统包括位于所述箱体底部的积水池、水泵、固定于所述挡板上方的支架、水管、喷嘴，所述风冷系统包括位于所述水管上方的电风扇，所述智能控制系统包括控制柜，所述控制柜分别通过导线连接控制电动机、电风扇，所述箱体末端连接分拣台，所述分拣台下方设有次品回收箱。

进一步，所述传输链板均匀设有漏水孔，所述漏水孔下方正对积水池。

进一步，所述电动机分别通过连接传动装置连接主动辊、水泵。

进一步，所述水管截面均匀设有与其连通的喷嘴。

进一步，所述连接传动装置可以是皮带、链条、履带中的任意一种。

本实用新型与现有技术相比具有以下优点：

本实用新型智能控制系统、传输系统、水冷系统、风冷系统之间协调工作，智能控制系统实现了机械工作的半自动化，方便了人们的使用操作，传输系统和水冷系统巧妙配合，不仅对水进行循环利用，节约了水资源，而且节省了能量的浪费，水冷系统和风冷系统对产品依次进行冷却，冷却效果好。

附图说明

图1为本实用新型的结构示意图。

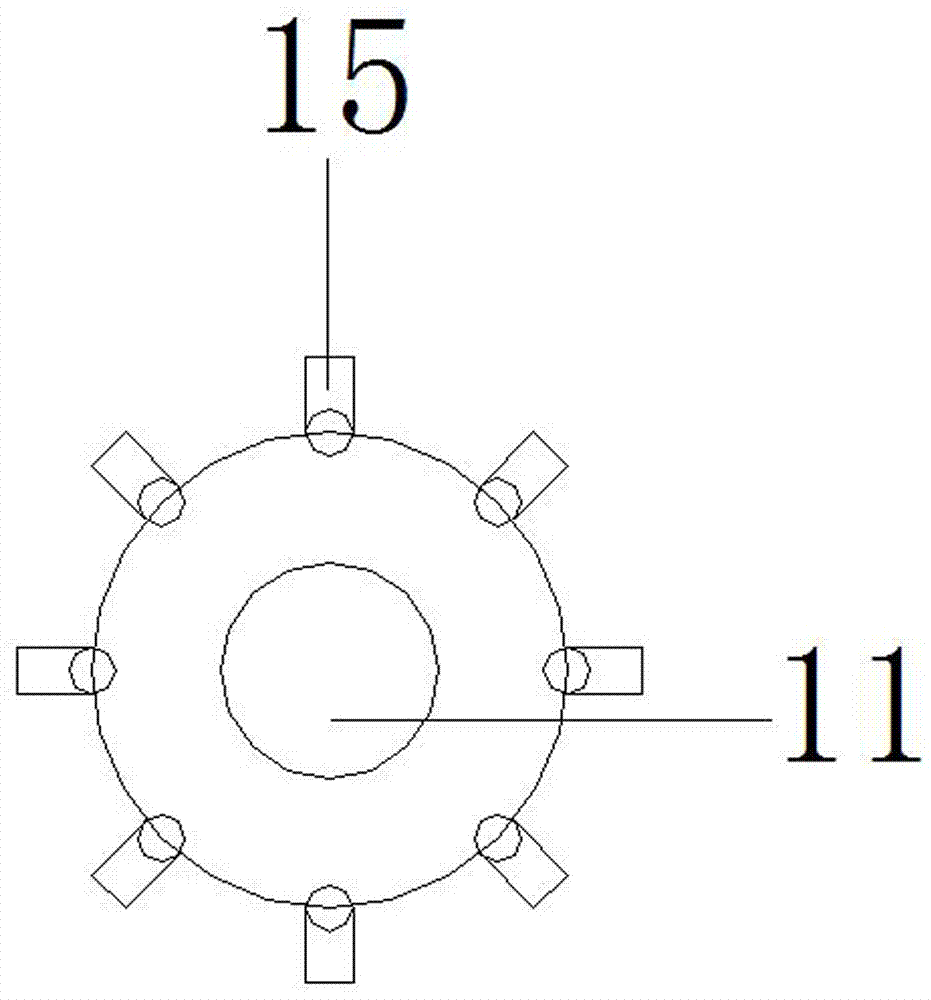

图2为本实用新型喷嘴的结构示意图。

图中：1、从动辊，2、箱体，3、控制柜，4、传输链板，5、挡板，6、积水池，7、电动机，8、主动辊，9、水泵，10、支架，11、水管，12、电风扇，13、分拣台，14、次品回收箱，15、喷嘴，16、漏水孔。

具体实施方式

下面结合附图说明对本实用新型做进一步说明。

如图1、2所示的一种多功能摊凉机，包括水冷系统、风冷系统、智能控制系统、箱体2、固定于箱体2上方两侧的挡板5、传输系统，传输系统包括从动辊1、传输链板4、电动机7、主动辊8，水冷系统包括位于所述箱体2底部的积水池6、水泵9、固定于所述挡板5上方的支架10、水管11、喷嘴15，风冷系统包括位于所述水管11上方的电风扇12，智能控制系统包括控制柜3，控制柜3分别通过导线连接控制电动机7、电风扇12，箱体2末端连接分拣台13，分拣台13下方设有次品回收箱14，传输链板4均匀设有漏水孔16，漏水孔16下方正对积水池6，电动机7分别通过连接传动装置连接主动辊8、水泵9，水管11截面均匀设有与其连通的喷嘴15。

本实用新型的工作过程如下：工作时，通过控制柜3控制电动机7工作，电动机7通过连接传动装置分别带动主动辊8、水泵9工作，主动辊8通过从动辊1带动输送链板4，水泵9将积水池6中的水打入水管11，水在水泵9的压力作用下通过喷嘴15以细水珠的形式喷出，同时启动电风扇12，输送链板4上的产品在水冷和风冷的双重作用下，可实现快速降温，同时，落在输送链板4上的积水通过输送链板4上的漏水孔16滴入积水池6，实现水的循环利用，有效节约了水资源，电动机7可通过连接传动装置同时驱动主动辊8、水泵9工作，实现一机多用，有效节省了电能，控制柜3可定量调节控制电动机7、电风扇12的转速，进而控制输送链板4前进的速度、水泵9的压力大小、电风扇12的转速，实现智能控制，产品经过冷却在输送链板4作用下进入分拣台13，人工将不合格产品拿下放入次品回收箱14，智能控制系统、传输系统、水冷系统、风冷系统之间协调工作，不仅有效节约了水资源和电能，而且冷却效果好，极大方便了人们的操作和使用。
