一种猪饲料加工装置的制作方法

本实用新型涉及饲料机械设备技术领域，尤其涉及一种猪饲料加工装置。

背景技术：

目前在牲畜饲养业中，比如生猪的饲养，一些商户为了生猪过快的成长，一般都会使用猪饲料进行饲养，而在猪饲料的加工过程中，尤其涉及到猪饲料加工机，猪饲料加工机械是将各种饲料原料加工成不同类型、规格饲料的机器和设备的总称，但是目前市面上的猪饲料机，结构简单，功能单一，实用性较低，而且普通的猪饲料机对大物料的切割不均匀，不易加工出精细的饲料，而且进料口的承载板过短，具有一定的危险性。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种猪饲料加工装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种猪饲料加工装置，包括切割箱，所述切割箱的左侧上部开有进料口，所述切割箱的顶端中部设置有切割桶，所述切割桶的中部设置有从动轮，所述切割箱的左侧中部设置有换向轮，所述从动轮与换向轮之间连接有皮带，所述切割箱底端右侧安装有电机柜，所述电机柜中部设置有电动机，所述电动机通过转轴卡接有主动轮，所述电动机通过螺栓与电机柜固定连接，所述电机柜的右侧安装有储料箱，所述储料箱的上方右侧固定连接有压桶，所述压桶的顶端中部连接有压杆一端，所述压杆的另一端连接有压块，所述切割箱的右侧上部焊接有输料桶，所述输料桶的右侧焊接有搅拌箱，所述搅拌箱的右侧中部开有辅料进料斗，所述搅拌箱的顶端中部栓接有喷淋机构。

优选的，所述喷淋机构内设置有三个喷嘴，所述喷嘴的口径为0.2mm，所述喷嘴之间的间距相等。

优选的，所述压桶与储料箱之间卡接有网筛，所述网筛上开有均匀的筛孔，所述压桶通过压杆与压块配合。

优选的，所述搅拌箱的底端中部转动连接有搅拌棒，所述搅拌棒上均匀分布有多个搅拌叶，所述搅拌棒贯穿于搅拌箱中部。

优选的，所述切割桶通过转轴与切割箱卡接，所述切割桶上均匀焊接有多个铰刀，所述切割桶相对于切割箱支撑。

优选的，所述搅拌箱的右侧下部设置有电磁阀组件，所述电磁阀组件与压桶之间连接有排料管。

本实用新型中，通过在切割桶上安装有多个铰刀，而且均匀分布，可以对大物料进行有效的粉碎，通过在进料口处设置较长的承载板，可以降低机器使用的危险性，通过安装有搅拌箱，可以对原料进行搅拌混合，形成初加工，通过在搅拌箱的底端右侧设置有电磁阀组件，可以有效控制原料的输送，防止压桶中的物料回挤到搅拌箱中，通过安装有压桶，可以压制出各种形状的猪饲料，并有效控制猪饲料中的水分，可见该种新型可以有效的提高猪饲料加工的搅拌效率，半自动化程度较高，而且使用方便，操作简单。

附图说明

图1为本实用新型的结构示意图；

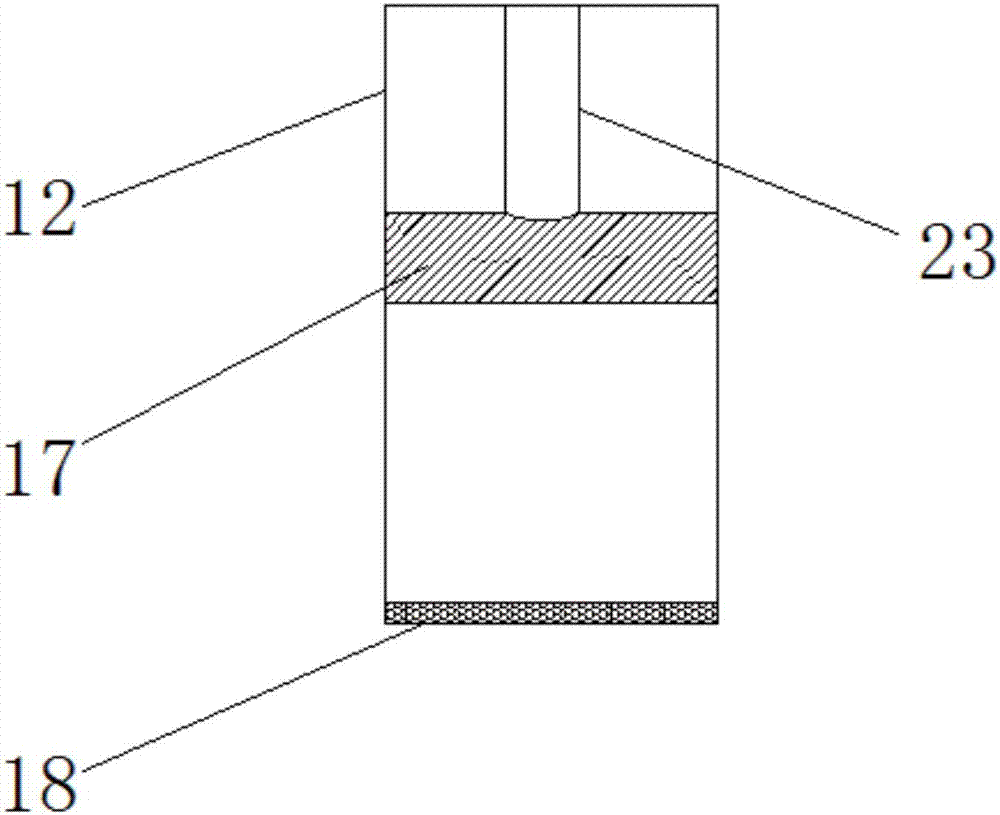

图2为本实用新型压桶的结构示意图；

图3为本实用新型搅拌箱的结构示意图。

图中：1-进料口；2-铰刀；3-皮带；4-换向轮；5-切割箱；6-从动轮；7-切割桶；8-输料桶；9-搅拌箱；10-电磁阀组件；11-排料管；12-压桶；13-电机柜；14-电动机；15-主动轮；16-储料箱；17-压块；18-网筛；19-喷淋机构；20-喷嘴；21-辅料进料斗；22-搅拌棒；23-压杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种猪饲料加工装置，包括切割箱5，切割箱5的左侧上部开有进料口1，切割箱5的顶端中部设置有切割桶7，切割桶7的中部设置有从动轮6，切割箱5的左侧中部设置有换向轮4，从动轮6与换向轮4之间连接有皮带3，切割箱5底端右侧安装有电机柜13，电机柜13中部设置有电动机14，电动机14通过转轴卡接有主动轮15，电动机14通过螺栓与电机柜13固定连接，电机柜13的右侧安装有储料箱16，储料箱16的上方右侧固定连接有压桶12，压桶12的顶端中部连接有压杆23一端，压杆23的另一端连接有压块17，切割箱5的右侧上部焊接有输料桶8，输料桶8的右侧焊接有搅拌箱9，搅拌箱9的右侧中部开有辅料进料斗21，搅拌箱9的顶端中部栓接有喷淋机构19，喷淋机构19内设置有三个喷嘴20，喷嘴20的口径为0.2mm，喷嘴20之间的间距相等，压桶12与储料箱16之间卡接有网筛18，网筛18上开有均匀的筛孔，压桶12通过压杆23与压块17配合，搅拌箱9的底端中部转动连接有搅拌棒22，搅拌棒22上均匀分布有多个搅拌叶，搅拌棒22贯穿于搅拌箱9中部，切割桶7通过转轴与切割箱5卡接，切割桶7上均匀焊接有多个铰刀2，切割桶7相对于切割箱5支撑，搅拌箱9的右侧下部设置有电磁阀组件10，电磁阀组件10与压桶12之间连接有排料管11。

工作原理：当使用一种猪饲料加工装置时，使用者首先将需要切割的秸秆等大物料放置在进料口1中，此时切割桶5在铰刀2的作用下对物料进行切割，并通过输料桶8的作用，将粉碎的物料排向搅拌箱9中，并通过辅料进料斗21漏出的小物料和喷嘴20喷出的水，在搅拌棒22的作用下，进行搅拌混合，最后在排料管11的作用下排向压桶12中，在压杆23和压块17的配合下，可以通过网筛18制成不同形状的猪饲料，并在储料箱16中收集。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
