无花果加工机械化生产线的制作方法

本发明涉及无花果技术领域，尤其涉及无花果加工机械化生产线。

背景技术：

无花果（ficuscaricalinn.）是一种开花植物，隶属于桑科榕属，主要生长于一些热带和温带的地方，属亚热带落叶小乔木。无花果目前已知有八百个品种，绝大部分都是常绿品种，只有长于温带地方的才是落叶品种。果实呈球根状，尾部有一小孔，花粉由黄蜂传播。又名阿驲（《酉阳杂俎》、译自波斯语：anjir），无花果除鲜食、药用外，还可加工制干、制果脯、果酱、果汁、果茶、果酒、饮料、罐头等。无花果干无任何化学添加剂，味道浓厚、甘甜。无花果汁、饮料具有独特的清香味，生津止渴，老幼皆宜。无花果树枝繁叶茂，树态优雅，具有较好的观赏价值，是良好的园林及庭院绿化观赏树种。它当年栽植当年结果，是最好的盆栽果树之一。如果大力开发无花果盆景，效益将十分明显，是目前利润率最高的盆栽果树之一。在《圣经》（新约）中也有无花果与耶稣的故事（四福音）。落叶灌木，高3-10米，多分枝；树皮灰褐色，皮孔明显；小枝直立，粗壮。叶互生，厚纸质，广卵圆形，长宽近相等，10-20厘米，通常3-5裂，小裂片卵形，边缘具不规则钝齿，表面粗糙，背面密生细小钟乳体及灰色短柔毛，基部浅心形，基生侧脉3-5条，侧脉5-7对；叶柄长2-5厘米，粗壮；托叶卵状披针形，长约1厘米，红色。

无花果由于其对人体的益处颇多，因此有着很大的需求市场，因此很多厂家生产一些无花果产品进行销售，无花果在进行机械化量产时，将成堆的无花果通过传送带在生产线上进行加工生产，然而现有的生产线在应对传送带上分布不均匀的无花果时，无法控制进入加工设备的无花果量，造成无花果在加工设备进料口处堵塞的情况，甚至卡死，降低了生产效率，为此我们设计出无花果加工机械化生产线，来解决上述问题。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的无花果加工机械化生产线。

为了实现上述目的，本发明采用了如下技术方案：

无花果加工机械化生产线，包括生产线机架，所述生产线机架上安装有加工设备主体，所述加工设备主体的一端设置有进料口，所述进料口一侧的生产线机架上设置有传送带，所述传送带两侧的生产线机架上沿其长度方向均设置有限位挡板，所述生产线机架靠近进料口一端的两侧均设置有支撑架，所述支撑架的上端之间安装有流量控制装置，所述流量控制装置远离加工设备主体的一端设置有第一倾斜挡板，所述流量控制装置的中部设置有第二倾斜挡板，所述第一倾斜挡板与第二倾斜挡板之间为第一水平段，且第一水平段上并列安装有第一导向辊轴，所述第二倾斜挡板与进料口之间为第二水平段，且第二水平段上并列设置有第二导向辊轴。

优选的，所述流量控制装置朝向传送带的一侧呈梯形结构，且第一倾斜挡板的最低端与第二倾斜挡板最高端位于同一水平面内。

优选的，所述第一倾斜挡板与第二倾斜挡板平行设置，且与传送带形成的锐角在30-60度之间。

优选的，所述支撑架上设置有气缸，其气缸的活塞杆连接在流量控制装置的两侧。

优选的，所述第一倾斜挡板、第二倾斜挡板和限位挡板的内侧均设置有防撞海绵。

与现有技术相比，本发明的有益效果是：本发明中，传送带上的无花果经过流量控制装置梯形结构的限制，在进入加工设备之前进行控制，使得无花果能够很平稳和匀速的进入加工设备中，提高了生产效率，且倾斜挡板和导线辊轴能够降低无花果相互碰撞产生的破损，本发明设计新颖，结构简单，能够有效控制进入加工设备的无花果量，且不会造成设备卡死，提高了生产效率。

附图说明

图1为本发明提出的无花果加工机械化生产线的结构示意图；

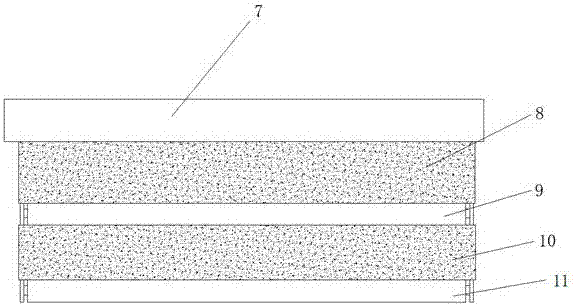

图2为本发明提出的无花果加工机械化生产线的流量控制装置的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，无花果加工机械化生产线，包括生产线机架1，生产线机架1上安装有加工设备主体2，加工设备主体2的一端设置有进料口3，进料口3一侧的生产线机架1上设置有传送带4，传送带4两侧的生产线机架1上沿其长度方向均设置有限位挡板5，生产线机架1靠近进料口3一端的两侧均设置有支撑架6，支撑架6上设置有气缸，其气缸的活塞杆连接在流量控制装置7的两侧，支撑架6的上端之间安装有流量控制装置7，流量控制装置7朝向传送带4的一侧呈梯形结构，且第一倾斜挡板8的最低端与第二倾斜挡板10最高端位于同一水平面内，流量控制装置7远离加工设备主体2的一端设置有第一倾斜挡板8，流量控制装置7的中部设置有第二倾斜挡板10，第一倾斜挡板8、第二倾斜挡板10和限位挡板5的内侧均设置有防撞海绵，第一倾斜挡板8与第二倾斜挡板10平行设置，且与传送带4形成的锐角在30-60度之间，第一倾斜挡板8与第二倾斜挡板10之间为第一水平段，且第一水平段上并列安装有第一导向辊轴9，第二倾斜挡板10与进料口3之间为第二水平段，且第二水平段上并列设置有第二导向辊轴11。

本发明在使用时，传送带4上的无花果经过流量控制装置7梯形结构的限制，在进入加工设备主体2之前进行控制，使得无花果能够很平稳和匀速的进入加工设备主体2中，提高了生产效率，且倾斜挡板和导线辊轴9能够降低无花果相互碰撞产生的破损，提高无花果加工的品质。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了无花果加工机械化生产线，包括生产线机架，所述生产线机架上安装有加工设备主体，所述加工设备主体的一端设置有进料口，所述进料口一侧的生产线机架上设置有传送带，所述传送带两侧的生产线机架上沿其长度方向均设置有限位挡板，所述生产线机架靠近进料口一端的两侧均设置有支撑架，所述支撑架的上端之间安装有流量控制装置，所述流量控制装置远离加工设备主体的一端设置有第一倾斜挡板，所述流量控制装置的中部设置有第二倾斜挡板，所述第一倾斜挡板与第二倾斜挡板之间为第一水平段。本发明设计新颖，结构简单，能够有效控制进入加工设备的无花果量，且不会造成设备卡死，提高了生产效率。

技术研发人员：沈海清;汪良驹;殷一文;张兆军;陈正燕
受保护的技术使用者：滨海康之源生态农业发展有限公司
技术研发日：2017.05.17
技术公布日：2017.08.29
