适用于水泥地的晒鱼架的制作方法

本实用新型涉及水产食品加工技术领域，尤其涉及一种适用于水泥地的晒鱼架。

背景技术：

在水产肉类等的储存加工过程中，有时需要对鱼进行晾晒。现有的对鱼进行晾晒时是通过在混凝土结构的底板上设置膨胀螺栓，使碰撞螺栓穿过晒鱼架底座上的连接孔后同螺母连接在一起进行固定。现有的晒鱼架存在以下不足，晒鱼架至少设有两根立杆，每一根两根通过至少两个膨胀螺栓进行固定，安装拆卸晒鱼架是需要逐一将碰撞螺栓上的螺母取下或拧上才能够完成安装拆卸作业，故安装拆卸时费时。

技术实现要素：

本实用新型提供了一种安装拆卸方便的适用于水泥地的晒鱼架，解决了通过膨胀螺栓固定晒鱼架导致的安装拆卸费时的问题。

以上技术问题是通过下列技术方案解决的：一种适用于水泥地的晒鱼架，包括混凝土结构的底板和连接在所述底板上的晒鱼架，其特征在于，所述晒鱼架包括立架，所述立架包括若干根立杆，所述立杆通过连接结构同所述底板连接在一起，所述连接结构包括设置在所述底板上的1个驱动块连接竖盲孔和若干立杆连接竖盲孔，所述立杆连接竖盲孔通过水平滑孔同所述驱动块连接竖盲孔连通，所述立杆一一对应对插接在所述立杆连接竖盲孔内，所述立杆设有插孔，所述水平滑孔内可滑动地连接有可插入所述插孔内的插销，所述插销连接有驱动插销从所述插孔内脱出的插销脱开弹簧，所述驱动块连接竖盲孔内可拔插地连接有驱动所述插销插入到所述插孔内的驱动块。通过按压和升起驱动块，能够完成所有的立杆同底板的连接于分离。故拆卸安装晒鱼架时快速省时。

作为优选，所述连接结构还包括驱动所述驱动块上升的驱动块顶升弹簧和驱动驱动块下降的偏心轮。拔插驱动块时方便。

作为优选，所述偏心轮的周面上设有锁止孔，所述驱动块的上端面上设有锁止球和驱动锁止球上升的锁止弹簧，当偏心轮转动到使驱动块将所述插销插接在所述插孔内的位置上时、所述锁止球穿设在所述锁止孔内。能够防止偏心轮受到意外而产生转动而失去使驱动块保持在使插销插入插孔的位置。可靠性好。

本实用新型具有下述优点：同底板连接和分开时省时。

附图说明

图1为本实用新型的示意图。

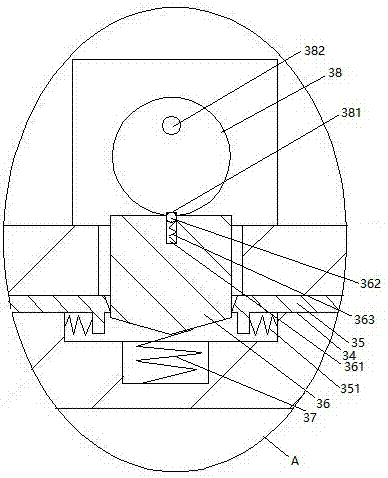

图2为图1的A处的局部放大示意图。

图中：底板1、晒鱼架2、立架21、立杆211、挂架22、横杆221、挂钩222、连接结构3、驱动块连接竖盲孔31、立杆连接竖盲孔32、插孔33、水平滑孔34、插销35、插销脱开弹簧351、驱动块36、凹坑361、锁止球362、锁止弹簧363、驱动块顶升弹簧37、偏心轮38、锁止孔381、偏心轮转轴382。

具体实施方式

下面结合附图与实施例对本实用新型作进一步的说明。

参见图1，一种适用于水泥地的晒鱼架，包括底板1、晒鱼架2和连接结构3。

底板1为钢筋混凝土结构。

晒鱼架2包括立架21和挂架22。立架21包括若干根下端连接在底板1上的立杆211。挂架22连接在立架21上端。挂架22包括若干根横杆221和连接有若干挂钩222。

连接结构3包括偏心轮38、1个驱动块连接竖盲孔31和若干立杆连接竖盲孔32。驱动块连接竖盲孔31设置在底板1上。立杆连接竖盲孔32设置在底板1上。立杆连接竖盲孔32的数量和立杆211的数量相同。立杆211的下端一一对应地插接在立杆连接竖盲孔32内。立杆211的下端设有插孔33。立杆连接竖盲孔32通过水平滑孔34同驱动块连接竖盲孔31连通。水平滑孔34内可滑动地连接有插销35。插销35连接有驱动插销从插孔33内脱出的插销脱开弹簧351。驱动块连接竖盲孔31内可拔插地连接有驱动块36和驱动块顶升弹簧37。驱动块顶升弹簧37用于驱动驱动块36上升。偏心轮38按压在驱动块36的上端上。当偏心轮38转动到最低点同驱动块36接触时，在驱动块36对插销35的挤压作用下，插销35插在插孔33内而防止立杆211从立杆连接竖盲孔32内拔出。偏心轮38转动而使得偏心轮的轴心同驱动块36之间的距离缩小时，在驱动块顶升弹簧37的作用下驱动块36上升且能够上升到不干涉插销35从插孔33内脱出的位置。

参见图2，偏心轮38的周面上设有锁止孔381。锁止孔381位于离偏心轮转轴382距离最远的部位。驱动块36的上端面上设有凹坑361。凹坑361内设有锁止球362和驱动锁止球上升的锁止弹簧363。

移除晒鱼架时，转动偏心轮，使得离偏心轮转轴382和驱动块36上端之间的距离缩小，在驱动块顶升弹簧37的作用下驱动块上升而使得使插销之间产生移动空间，在插销脱开弹簧351的作用下插销朝向驱动块所在端移动，从而从插孔内抽出，然后上抬立杆即能够将晒鱼架移除。

安装晒鱼架时，将立杆一一对应地插到立杆连接竖盲孔32内，转动偏心轮到锁止孔381同凹坑361对齐时，锁止弹簧363驱动锁止球362插入凹坑361内对偏心轮进行定位、防止偏心轮能够自由转动。此过程驱动块驱动插销插接在插孔内。
