一种卷烟机水松纸切纸刀辊用装刀工具的制作方法

本实用新型属于卷烟设备技术领域，具体涉及一种卷烟机水松纸切纸刀辊用装刀工具。

背景技术：

ZJ17卷烟机切纸刀辊的作用是将水松纸分切成与烟支圆周尺寸相同的水松纸片，切纸刀辊包括辊体，辊体圆周侧面上均匀安装有十二把切刀，辊体的两侧端面上安装有圆形板状的刀盘，所述刀盘用于切刀的轴向限位。现在使用的水松纸切刀为韧性较低的切刀，并且由于切刀使用频繁，需要经常进行更换，在每次校准切刀时，需将十二把切刀全部安装后，将校准工装装在切纸刀辊上，然后松开切刀，逐个校准，紧固螺丝受切刀干扰，十二把切刀上48个螺丝需要用专业工具逐次锁紧，费时费力，且操作不便，造成维修更换时间长。

技术实现要素：

为了便于切纸刀辊更换切刀，本实用新型提供了一种卷烟机水松纸切纸刀辊用装刀工具。

为了实现上述目的，本实用新型采取的技术方案如下：

一种卷烟机水松纸切纸刀辊用装刀工具，包括盘体及筒体，所述盘体的轴向中心线与筒体的轴向中心线重合，且盘体的圆周侧面与筒体的内圆侧面相连接；盘体的中心处设有用于将盘体安装在切纸刀辊上的安装孔，盘体上沿圆周方向均匀设有若干开口，所述开口与切刀的安装位置相对应，且开口从盘体的外圆边缘沿径向方向向中心处延伸；所述筒体的内圆侧面的半径与切刀刃端的径向尺寸相适配。

优选地，所述盘体与筒体为一体成型。

本实用新型使用方便，将其安装在切纸刀辊的一侧端面上，使切刀从开口中穿入，这样可以安装一把切刀、校准一把切刀，操作方便，节约大量的换刀、校刀的时间，提高了维修效率。

附图说明

图1是本实用新型的结构示意图；

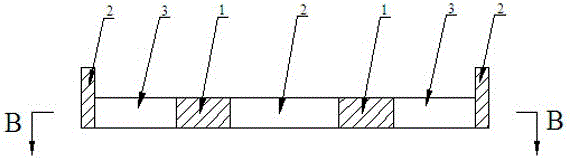

图2是图1沿A-A线的剖面图；

图3是图2沿B-B线的剖面图。

具体实施方式

以下以ZJ17卷烟机切纸刀辊为例，对本实用新型进行进一步详细说明。

如图1~3所示，一种卷烟机水松纸切纸刀辊用装刀工具，包括盘体1及筒体2，所述盘体1的轴向中心线与筒体2的轴向中心线重合，且盘体1的圆周侧面与筒体2的内圆侧面相连接，所述盘体1与筒体2为一体成型；盘体1的中心处设有用于将盘体安装在切纸刀辊上的安装孔4，将盘体1沿圆周方向等分成二十四个区域并间隔设有开口3，即共设有十二个开口3，所述开口3与切刀的安装位置相对应；所述筒体2的内圆侧面的半径与切刀刃端的径向尺寸相适配。

其中，筒体2的外圆直径为150 mm，内圆直径为140 mm；所述开口3从盘体1的外圆边缘沿径向方向向中心处延伸，即开口3的外侧直径为140 mm，内侧直径为80 mm。

使用时，将切纸刀辊一侧的刀盘卸下，将装刀工具安装在切纸刀辊刚卸下刀盘的端面上，切刀可从开口3中穿入并靠接于切纸刀辊另一端面的刀盘上，实现轴向定位，筒体2的内圆侧面实现对切刀的径向限位，这样就可以安装一把切刀，即刻校准一把切刀，且安装切刀的紧固螺丝不受干扰，方便、快速，极大地提高了维修效率。

本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
