一种卷烟机烟丝平准器劈刀保护装置的制作方法

本实用新型涉及一种卷烟机烟丝平准器劈刀保护装置，属于卷烟设备领域。

背景技术：

现有的卷烟机烟丝平准器的劈刀是通过皮带轮带动劈刀轴旋转工作的方式，由于劈刀盘的刃口很薄，氮化处理后刃口容易崩刃，并且两个劈刀盘的间隙只有十几丝，这就造成了劈刀经常在遇到烟丝梗和其它硬质夹杂物时，皮带轮继续工作，导致劈刀在皮带轮持续的作用力下损坏。

技术实现要素：

本实用新型所要解决的技术问题在于：提供一种卷烟机烟丝平准器劈刀保护装置，它解决了现有劈刀经常在遇到烟丝梗和其它硬质夹杂物时，劈刀容易在皮带轮持续的作用力下损坏的问题。

本实用新型所要解决的技术问题采取以下技术方案来实现：

一种卷烟机烟丝平准器劈刀保护装置，包括劈刀轴、台阶轴套、驱动盘、驱动销、剪切盘、滚针轴承、同步带轮和带轮挡边，所述劈刀轴通过键销固定在台阶轴套内部，所述台阶轴套上设置滚针轴承，所述同步带轮设置在滚针轴承上部，同步带轮与台阶轴套之间设有带轮挡边，带轮挡边与同步带轮固定连接，所述剪切盘设置在同步带轮一侧，剪切盘上等间距开设若干凹槽，剪切盘与同步带轮固定连接，所述驱动盘边沿设置若干驱动销孔，驱动盘中心设置螺钉孔，驱动盘中心周围设置轴套孔，驱动盘中心与劈刀轴通过螺钉孔固定连接，驱动盘与台阶轴套通过轴套孔固定连接，所述驱动销穿过驱动销孔与剪切盘上的凹槽固定。

作为优选实例，所述驱动销为H62 铜材质，受力达到一定值时能被剪切盘迅速切断。

作为优选实例，所述剪切盘上的凹槽上设有棱边倒圆，凹槽处淬火HRC40-45保持槽口锐角，阻力超过一定值时会自动切断驱动销。

作为优选实例，所述剪切盘与同步带轮之间设有轴用挡圈，剪切盘上设置有螺丝孔。

本实用新型的有益效果是：现有的卷烟机烟丝平准器的劈刀是通过皮带轮带动劈刀轴旋转工作的方式，劈刀经常在遇到烟丝梗和其它硬质夹杂物时在皮带轮持续的作用力下损坏，本实用新型通过设置驱动销和剪切盘，工作时，驱动销穿过驱动销孔与剪切盘上的凹槽固定，当劈刀遇到烟丝梗和其它硬质夹杂物时，驱动销受力达到一定值时，剪切盘迅速切断驱动销，使得劈刀工作系统失去来自同步带轮的作用力，停止工作，同步带轮在滚针轴承上做空转运行，避免因持续受力而破坏劈刀，排除烟丝梗和其它硬质夹杂物后，只需更换几个传动销就能恢复生产，节约了成本，提高工作效率。通过设置剪切盘是当劈刀阻力超过一定值时，保证能够迅速及时的切断驱动销，灵敏度高，能够更好的保护劈刀不用损坏。

附图说明

图1为本实用新型的剖视结构示意图；

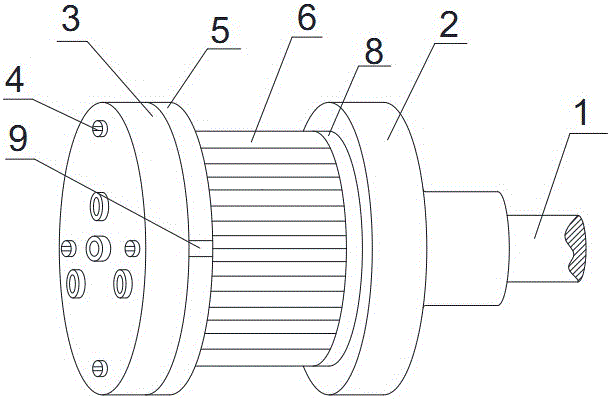

图2为本实用新型的结构示意图；

图3为本实用新型的驱动盘结构示意图；

图4为本实用新型的剪切盘结构示意图；

图5为本实用新型的驱动销结构示意图；

图中：劈刀轴1，台阶轴套2，驱动盘3，驱动销4，剪切盘5，同步带轮6，滚针轴承7，带轮挡边8，凹槽9，驱动销孔10，螺钉孔11，轴套孔12，轴用挡圈13，螺丝孔14。

具体实施方式

为了对本实用新型的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1－图5所示，一种卷烟机烟丝平准器劈刀保护装置，包括劈刀轴1、台阶轴套2、驱动盘3、驱动销4、剪切盘5、同步带轮6、滚针轴承7和带轮挡边8，劈刀轴1通过键销固定在台阶轴套2内部，台阶轴套2上设置滚针轴承7，同步带轮6设置在滚针轴承7上部，同步带轮6与台阶轴套2之间设有带轮挡边8，带轮挡边8与同步带轮6固定连接，剪切盘5设置在同步带轮6一侧，剪切盘5上等间距开设若干凹槽9，剪切盘5通过螺栓与同步带轮6固定，驱动盘3上设置若干驱动销孔10，驱动盘3中心设有螺钉孔11，驱动盘3中心周围设置轴套孔12，驱动盘3中心与劈刀轴1通过螺钉孔11固定连接，驱动盘3与台阶轴套2通过轴套孔12固定连接，驱动销4穿过驱动销孔10固定连接在剪切盘5上的凹槽9内。

驱动销4为H62 铜材质，受力达到一定值时能被剪切盘5迅速切断，剪切盘5上的凹槽9上设有棱边倒圆，凹槽9处淬火HRC40-45保持槽口锐角，阻力超过一定值时会自动切断驱动销4，剪切盘5与同步带轮6之间设有轴用挡圈13，剪切盘5上设置有螺丝孔14。

本实用新型的工作原理：现有的卷烟机烟丝平准器的劈刀是通过皮带轮带动劈刀轴1旋转工作的方式，劈刀经常在遇到烟丝梗和其它硬质夹杂物时在皮带轮持续的作用力下损坏，本实用新型通过设置驱动销4和剪切盘5保护劈刀不受损坏，驱动销4穿过驱动销孔10与剪切盘5上的凹槽9固定，剪切盘5与同步带轮6固定，正常工作状态下，外力驱动同步带轮6转动，同步带轮6带动剪切盘5转动，剪切盘5通过驱动销4带动驱动盘3旋转，驱动盘3受驱动销4的作用力和台阶轴套2一起驱动劈刀轴1旋转，当劈刀遇到烟丝梗和其它硬质夹杂物时，驱动劈刀轴1的力矩加大，当力矩大于和等于剪切盘5切断驱动销4的力矩时，驱动销4被迅速切断，劈刀工作系统失去来自同步带轮6的作用力，停止工作，同步带轮6在滚针轴承7上做空转运行。驱动销4的设计被剪断受力力矩小于劈刀损坏受力力矩，大于劈刀正常工作时的受力力矩，当劈刀受力后驱动销4被剪切盘5剪断，只需要排除烟丝梗和硬质夹杂物后更换传动销4后即可恢复正常生产。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
