用于诸如瓶子等容器的盖子的制作方法

本申请涉及共同未决的代理案卷第131969–D200号，其以参见的方式纳入本文。

关于联邦赞助研发的声明

不适用。

技术领域

背景技术：

本发明总体上涉及诸如瓶子等容器。具体地，本发明涉及改进的盖子，该盖子可以用以关闭诸如瓶子等容器并且为使用者提供把手以抓持瓶子。

本领域中已知诸如瓶子等可再填充容器。此类瓶子设置有盖子以当瓶子不使用时将瓶子保持在关闭状态中。需要一种用于瓶子的改进的盖子，该盖子为使用者提供舒服且方便的方式来保持该瓶子或者将瓶子(例如)附连到背包或帆布包。

技术实现要素：

根据本发明，提供一种用于诸如瓶子等容器的盖子，该盖子包括：密封部，用于与容器的开口端形成基本液密密封；支架，其位于该盖子上或者与该盖子一起形成，该支架具有穿过其中的孔口；和至少一个凸耳元件，其容纳在所述孔口中或者通过所述孔口，所述凸耳元件中的至少一个形成用于由使用者抓持的把手。

便利地，该盖子包括接收在孔口中以形成把手的单个凸耳元件。

有利地，该单个凸耳元件具有带两个端部的环圈构造，并且该环圈 的各端部接收在该孔口中。

优选地，该单个凸耳元件模制成或永久形成为环圈构造。

可替换地，该单个凸耳元件由柔性材料形成，并且该凸耳元件形成为基本平坦的。

有利地，该单个凸耳元件具有材料厚度不同的区域，因此当挠曲时，相对较薄的区域倾向于比相对较厚的区域弯曲得更多，由此形成限定的形状。

便利地，环圈的两个端部能够彼此接合以形成互连。

优选地，该环圈的两个端部的每个包括锯齿表面，各锯齿表面在孔口中锁定在一起以连结各端部。

有利地，该盖子包括第一和第二凸耳元件，并且每个凸耳元件均包括锯齿布置，该锯齿布置可以接合另一锯齿布置以在孔口中锁定在一起并且连结各凸耳元件。该第一凸耳元件可以包括用于孔口的止挡部。

优选地，第二凸耳元件可以包括附连件，该附连件选自把手、带条、环圈、钥匙链、计步器、GPS装置、钥匙扣、徽章、小塑像或吉祥物。

便利地，该密封部包括螺纹，该螺纹定尺寸并构造成与定位在容器的开口端上的对应螺纹形成螺纹配合。

可替换地，该密封部包括定尺寸并构造成与位于容器的开口端上的对应区域形成推入配合的区域。

优选地，该盖子还包括用于将流体递送通过其中的嘴口。

便利地，该盖子还包括嘴口覆盖件。

优选地，该嘴口覆盖件铰接地附连到该盖子，并与该嘴口形成过盈配合，以可逆地密封该嘴口，并且当处于密封位置时，防止流体穿过嘴口。

有利地，该凸耳元件或每个凸耳元件包括邻抵部，该邻抵部定尺寸并构造成基本关闭该孔口的开口。

本发明还提供了一种瓶子，所述瓶子具有如本文所述的根据本发明的盖子。

附图说明

上面提及的本发明的目的和特征将在以下参照附图作更详细的阐 释，在附图中，相同的附图标记表示相同元件，并且其中：

图1是根据本发明的附连到瓶子的盖子的一个实施例的立体图。

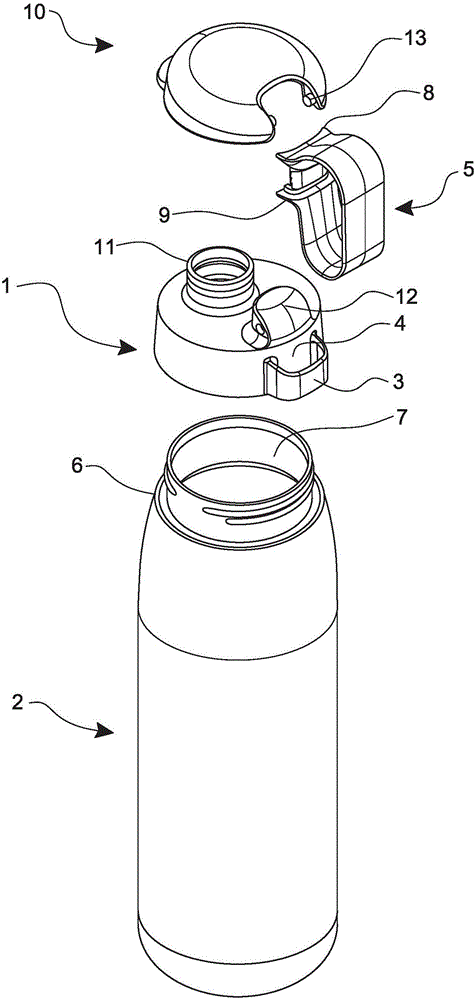

图2是图1的盖子和瓶子的分解图；

图3是根据本发明的一个实施例的附连到瓶子的盖子的侧视图。

图4是图3所描述瓶子和本发明的盖子的剖视图；

图5是图4的沿线“C”剖切得到的详细侧向剖视图；以及

图6沿根据本发明的另一实施例的盖子的剖视图的详细立体图。

具体实施方式

参照图1，用于诸如瓶子等容器的盖子总体上由附图标记1来表示。在所示实施例中，该盖子附连到合适的瓶子2。该瓶子可以是本领域已知的类型，其由诸如聚碳酸酯的塑料制成，并且具有诸如325ml、500ml、750ml、1l、1.5l或2l的体积。所示瓶子在构造上是大体圆筒形的，其具有封闭的底端、敞开的顶端和颈区7。然而，也可以考虑其它瓶子形状，如正方形的瓶子。如图所示，在该实施例中的本发明的盖子1包括覆盖件10，稍后将更详细地描述该覆盖件10。

根据本发明的该盖子1设置有支架3，该支架3从盖子1径向向外延伸并且提供总体上竖直延伸的孔口，即孔口4(参见图2)，如图所示。该孔口4具有上开口和下开口以及穿过上开口和下开口的通道。

如图2最佳示出的，瓶子2的颈部7设置有螺纹6。如本发明技术人员所理解的，在瓶子2上的该螺纹6旨在配合盖子1的内表面上的对应螺纹(未示出)，由此在瓶子2和盖子1之间形成基本液密的连接。虽然在此示出了螺纹，但是应当理解的是，可以设想盖子和瓶子之间的其它形式的连接，该连接例如是推入配合(过盈配合)，或者是本领域已知类型的卡扣配合，但是诸如螺纹连接等可逆连接是优选的。

如图所示，相比于作为整体的瓶子的宽度，瓶子2的具有螺纹6的颈部7相对较宽。该相对较宽的颈部7意味着该瓶子可以容易地被再次填充且排空(倒出内容物)。虽然示出了圆筒形瓶子2，但是事实上该瓶子可以采取任何形状，例如采取正方形。然而，如果使用到盖子1的螺纹配合连接，则该 瓶子需要至少在螺纹区中具有圆形横截面以能够使得旋转。

通过进一步参照图2，以附图标记5总体上描述根据本发明的凸耳元件。如图2所示，仅为了清楚的目的，该凸耳元件5从盖子1中分解出。然而，如图1、图3和图4所示，在使用中，凸耳元件5位于支架3的孔口4中。如例如图1清楚示出的，凸耳元件5为用户提供了形式为环圈的把手，以抓握瓶子和盖子的组件。另外，该把手的环圈构造允许瓶子和盖子的组件由工具扣或其它附连元件附连到诸如背包或帆布包等其它物体。

在本发明的一个实施例中，该盖子包括形成把手的单个凸耳元件5。在组装盖子1期间，将可以由弹性体材料制成的凸耳元件5插入支架3的孔口4。事实上，如图4和图5具体所示，凸耳元件5是具有两个端部5a、5b的一体件。两个端部5a、5b中的每个都具有呈锯齿构造的表面，这些表面彼此匹配。在使用中，凸耳元件5的两个端部5a、5b在孔口4的相对开口端处都插入孔口4中，并且当各锯齿表面接触彼此(具体参见图5)时，凸耳元件5的两个端部5a、5b锁定在一起。优选的是，在两个端部5a、5b之间的连接一旦形成就是不可逆的，因而该把手不会意外地从盖子移开或者由使用者移除。

如可以从图2看到的，凸耳元件5可以设置有邻抵部8和9。这些邻抵部定尺寸并构造成大到不能插入支架3的孔口4。由此，当凸耳元件5如上一段所述连接到支架3时，邻抵部8和9分别提供凸耳元件5可以插入孔口4中的量的上限和下限。

另外，邻抵部8和9提供相应的上下覆盖部，以关闭孔口的开口，由此防止灰尘进入并且优选地在视觉上遮掩凸耳端部5a和5b之间的连接。

返回到凸耳元件5，当制造时，凸耳元件5可以由弹性或柔性材料以平坦构造进行模制，优选地具有相对增大材料厚度的区域，这些区域与对应的厚度较薄区域相比更能阻止弯曲。由此，当以此方式平坦模制的凸耳元件5弯曲时，根据材料的相对较厚和较薄的区域的位置而形成凸耳元件5的具体曲形。在使用中，平坦凸耳元件5弯曲，直到该凸耳元件的各端部5a和5b在孔口中相遇，从而如已描述的形成连接。

可替换地，在制造过程中，凸耳元件5可以模制成已基本具备其最终所需要的弯曲，但是凸耳元件5仍旧需要足够的柔性，以使凸耳的各端部5a 和5b可以定位在孔口4中。如图所示并且例如在图2、图4和图5中容易看到的，实现连接的凸耳的各端部5a和5b应优选地是基本平面的。相比于弯曲构造，这提供了各锯齿表面之间的更好且更可靠的连接。

现在返回图1和图2，如图所示，根据本发明的该实施例的盖子1还包括嘴口11和覆盖件10。由此，在本发明的该实施例中，包含在瓶子2中的液体可以直接通过嘴口11递送到使用者，而不必(在所示的实施例中，例如通过拧开)移除盖子1。这意味着本发明的盖子1可以用作例如运动饮料瓶的封闭件，其中使用者会倾向于避免重复拧开盖子1来获得瓶子2的内容物。本实施例中的该覆盖件10藉由铰接装置12附连到盖子1，在该铰接装置12中，突起13能够接合到铰链12的孔口，使得覆盖件10可以旋转离开该嘴口11。如图4所示，覆盖件10的内表面构造成以过盈配合的方式接合并关闭嘴口11，使得当覆盖件10处于关闭位置时，液体不可以通过嘴口11递送。

可替换地，并且未示出，可以不存在嘴口、覆盖件和铰链，使得本发明的盖子1简单地以上述方式(例如通过螺纹6)关闭该瓶子2。在该实施例中，使用者在获取瓶子2中的内容物之前需要完全移除盖子1。根据本发明的这种盖子可以适合于例如在冰箱中或办公室或会议环境中的液体的存储，在这些环境中，不像运动瓶子，不必立刻获得瓶子的内容物。而是，使用者可以从瓶子2拧开盖子1，并且将内容物倾倒到例如玻璃杯中。尽管如此，本发明的未描述的该实施例仍包括本文所述的支架3、孔口4和凸耳元件5。

如迄今图1至图5所示，该单个凸耳元件5具有彼此接合以形成单个一体把手的端部5a和5b。然而，在图6所示的可替换实施例中，也可以提供两个独立的凸耳50和51，每个凸耳具有与上述相同的锯齿表面和邻抵部，并且如前所述，两个凸耳在支架3的孔口中连接在一起。如图所示，下凸耳50仅包括锯齿表面50a和邻抵部52。邻抵部52精确地执行与上述相同的功能，即：关闭孔口4的下开口并且提供凸耳50可以插入孔口4中的量的限值。该上凸耳51也包括用于与表面50a接合的锯齿表面51a，如已描述的。类似地，凸耳51包括用于关闭孔口4的上开口的邻抵部53。

如图6中所描述的，下凸耳50仅用作孔口4的止挡部，因为凸耳50仅包括邻抵部52。然而，上凸耳51可包括附连到凸耳51的某些形式的附 连件。该附连件可以是把手、带条或环圈，以用于使用者抓持该瓶子或者将瓶子和盖子附连到例如背包等其它事物。可替换地，该附连件可以是其它物体或装置，诸如是GPS装置、钥匙扣、步数计或者包括徽章(例如关于运动团队的徽章)或者吉祥物(例如微型小塑像)的物体。在凸耳51和其它物体之间的连接可以不是直接的。例如，凸耳51可以简单地设置有用于附连到GPS的环圈或工具扣。

如本领域技术人员所理解的，也可以将上凸耳51和下凸耳50分别翻转，使得该止挡件关闭孔口4的上开口，并且该附连件附连在孔口4的下开口处。

仍可替换地，在其它实施例(未示出)中，每个凸耳50和51可以包括或附连到选自上文提及的附连件的、某一形式的附连件。仅举例，所提供的两个凸耳中的一个可以是把手或带条，而这些凸耳中的另一个可以是徽章。由此，根据附连到上凸耳和下凸耳的物体，可以具有附连件的多种组合。

从上文可见的是，本发明是一种非常适于实现上文所阐述的所有目标和目的以及其结构所固有的其它优点的发明。

应理解的是，某些特征和子组合是有效的，并且可以不论其它特征和子组合如何而使用。这也都在权利要求书的范围内。

由于在不偏离本发明范围的前提下，本发明可具有很多可能实施例，因而应理解的是，在附图中阐述或示出的本文所有事项应理解成说明性的而没有限制的意思。
