一种自发音的强触感链牙的制作方法

本实用新型涉及一种拉链，尤其涉及拉链的链牙结构改进，使其能自发音。

背景技术：

拉链广泛应用在各种场合，除了对拉链功能性的要求外，消费者的使用体验也越来越得到重视。消费者的使用体验除了外观上的美感享受外，还包括了拉动时的触感及拉动时产生的声响等。如何生产出一种极具情趣及良好体验的拉链，一直是拉链业者的研发方向。

目前，对能产生声响的拉链，大多采用在拉链上设有响片，通过响片的碰撞来产生声响的，请参见中国专利文献于2014-12-10公开的CN203986434U一种新型声控拉链。也有通过拉链自身的结构改进来产生声响的，请参见中国专利文献于2015-04-01公开的CN201420678280.7“一种夹链及生产设备”，该夹链声响是来自基带内侧表面设有的凹凸扣，在夹链的开合过程产生的。但上述拉链产生的使用体验并达不到消费者的要求。

技术实现要素：

针对现有技术存在的问题，本实用新型提供一种自发音的强触感链牙。该链牙具有增强拉链拉动时的动感音效，及产生强烈触感的体验，且可使拉链具有更为多样的外观。

为实现上述目的，本实用新型技术方案为：

一种自发音的强触感链牙；所述链牙的上、下端面，或至少于所述链牙的其中一端面上设有凸纹或凹纹。

如上所述的一种自发音的强触感链牙，所述的凸纹或凹纹设置在牙头或牙根位置。

如上所述的一种自发音的强触感链牙，同一链牙上的凸纹高度或凹纹深度大小不一；或不同链牙上的凸纹高度或凹纹深度大上不一。

如上所述的一种自发音的强触感链牙，所述的链牙为塑钢链牙。

上述技术方案的有益之处在于：

本实用新型链牙端面上设有凹、凸纹，当马钩接触链牙端面时，就增强拉链的发音效果及拉动感；且通过对凸纹高度或凹纹深度的变化设计，使拉链的发音更为动感，拉动感更为明显。

本实用新型还通过对凹、凸纹的位置变化设计，以进一步变化拉链的整体外观，以增进拉链的美感，起到吸引消费者的目的。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1是本实用新型凸纹设在牙根处的链牙结构示意图；

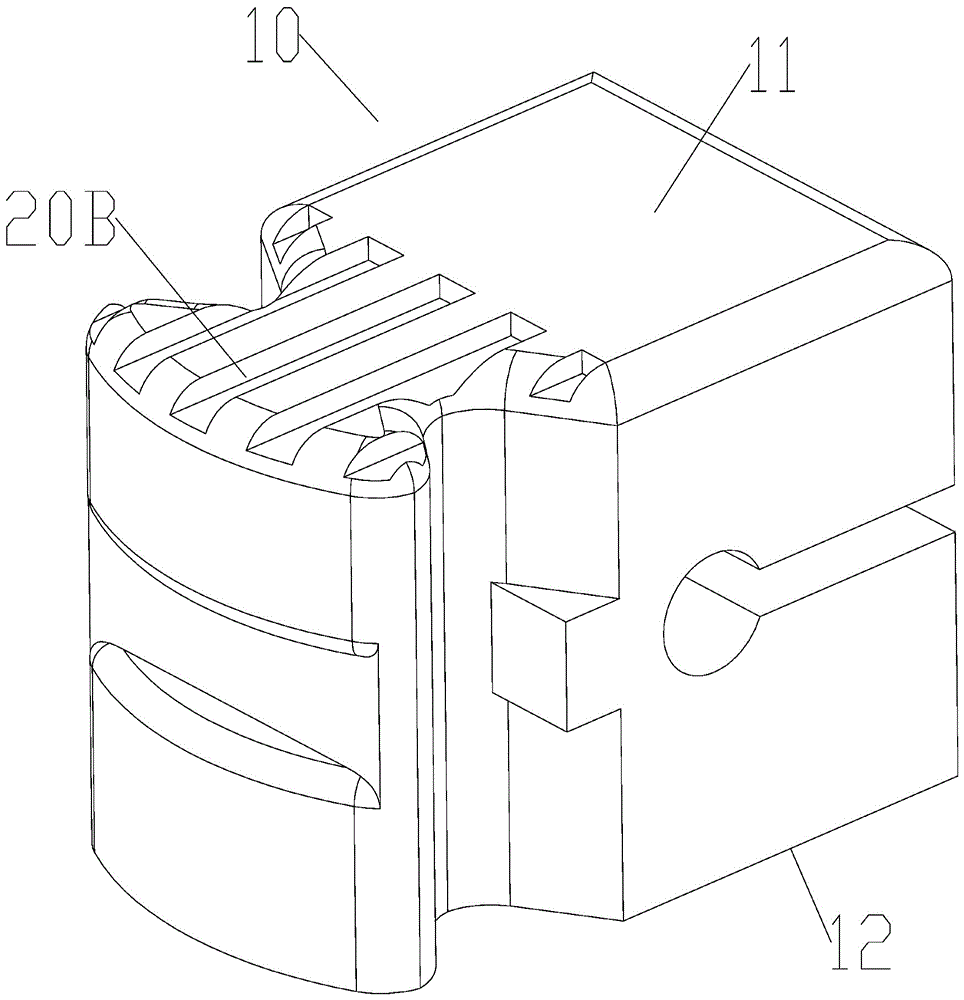

图2是本实用新型凹纹设在牙头处的链牙结构示意图；

图3是本实用新型具有凸纹链牙的拉链结构示意图；

图4是本实用新型具有凹纹链牙的拉链结构示意图。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚、明白，以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1、2所述链牙10的上、下端面11、12设有凸纹20A或凹纹20B，或至少于所述链牙的其中一端面上设有凸纹20A或凹纹20B。如图3所示，本实施例在链牙的上端面11上设有多条凸纹20A；如图4所示，本实施例在链牙的上端面11上设有多条凹纹20B。

如图1、2所示，所述的凸纹20A为凸出链牙端面的突起，凹纹20B为凹设在链牙端面上的沉槽。如图3、4所示的凸纹20A为链牙的上端面11上设有的突起，凹纹20B为链牙的上端面11上设有的沉槽。

本实用新型每个链牙端面设有多个的凸纹20A或凹纹20B，当马钩30接触链牙10的上端面11时，马钩30在多个的凸纹20A或凹纹20B间跳跃，明显增强拉链拉动时发出声音的音量、频率，及拉动时的触感。

本实用新型链牙10上的凸纹20A高度或凹纹20B深度的大小变化，将影响马钩30与之接触时产生的音效及拉动感。因此，更进一步的，本实用新型通过在同一链牙10上的凸纹20A的高度或凹纹20B的深度设计为大小不一；或在不同链牙10上的凸纹20A高度或凹纹20B深度设计为大小不一，使拉链拉动时的发音更为动感，拉动感也更为明显，以让人享受到更为强烈的体验。

上述设计结构使用在塑钢的链牙上，效果更佳。

本实用新型链牙10进一步考虑到整体拉链产生的美感，通过对链牙端面上凸纹20A和凹纹20B的位置变化设计，以进一步变化拉链的整体外观。如图3、4所示，通过将所述的凸纹20A和凹纹20B设置在牙根13或牙头14位置，以变化拉链的感观效果，增进拉链的多样性。在本实施例中，如图3所示，将凸纹20A设置在咬在布带30上的牙根13，和如图4所示，将凹纹20B设置在相互啮合的牙头14处，产生的美感效果是完全不同的，以多样性吸引消费者的眼球。

上述说明示出并描述了本实用新型的优选实施例，如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
