移动背架快拆结构的制作方法

本实用新型涉及一种移动背架快拆结构，尤其是一种背架板块具有快拆组态及稳固组合的创新结构设计。

背景技术：

按，传统背包形式不外乎为承载包体结合后背带所构成，当使用者欲放置电子产品例如笔记本电脑、3C平板移动装置等，然而科技日新月异，电子产品随着时代演变而有更多变化的设计产生，如移动随身听也演变为移动VR虚拟眼镜，其所连结的周边电子设备也有更多强而有力的移动电脑取代平板等简易计算装置，且传统将电子产品携置后背包容易造成电子线的收纳困难及机体散热困难，而难以在移动状态于包内插置电子线路，故传统背负式除了放入置物包体内外，还有许多进步的空间。

是以，针对上述现有结构所存在的问题点，如何开发一种更具理想实用性的创新结构，实使用消费者所殷切企盼，也系相关业者须努力研发突破的目标及方向。有鉴于此，实用新型设计人本于多年从事相关产品的制造开发与设计经验，针对上述的目标，详加设计与审慎评估后，终得一确具实用性的本实用新型。

技术实现要素：

即，本实用新型的主要目的，是在提供一种移动背架快拆结构；其所欲解决的问题点，系针对传统将电子产品携置后背包容易造成电子线的收纳困难及机体散热困难，而难以在移动状态于包内插置电子线路问题点加以改良突破。

为实现上述目的，本实用新型采用的技术方案是：

一种移动背架快拆结构，其特征在于，包括：

一母扣架板，该母扣架板包含一母扣板体，该母扣板体具有的两端面分别界定为一第一端面及一第二端面，该第一端面中央处纵向开设一滑槽单元，该滑槽单元一端设一导引斜面，另一端设一母扣单元，该母扣单元一端设有一嵌孔，且该母扣单元的两侧分别设一侧轨，各该侧轨内部设有一导槽，该导槽朝该导引斜面一端设有一导入端，且该导槽朝该嵌孔一端设有一限挡端；该滑槽单元对应该母扣单元的预定区段界定一限位空间，该限位空间两侧设有对称的限位座，其中该限位座包含一导引轨，该导引轨内部设有一滑沟，该导引轨朝该母扣单元一端设有一挡块，该挡块相对该滑沟形成一挡面，该滑沟相对该挡面的另一端设有一引入端；该母扣架板的周缘预定位置设有复数组装部；

一公扣架板，该公扣架板包含一公扣板体，该公扣板体具有的两端面分别界定为一前端面及一后端面，该后端面对应母扣板体的母扣单元位置设有一公扣单元，其中该公扣单元包含有一连设于该公扣板体的第一颈块，该第一颈块两侧端朝外对称凸伸有凸缘轨，各该凸缘轨内部相对该第一颈块的两侧壁设有两导沟，且各该凸缘轨的一端凸伸有限挡部，令该两凸缘轨能够滑动于该母扣单元的两导槽内，且该母扣单元的两侧轨滑动于该公扣单元的导沟内，再者令该公扣单元的限挡部卡挡限位于母扣单元的限挡端；该两凸缘轨之间设有一延伸出该公扣板体周缘的弹片，该弹片相对该公扣板体之间形成有一弹性空间，而该弹片对应该母扣单元的嵌孔设有一能够相对嵌卡配组的嵌块，令该公扣单元的限挡部卡挡限位于母扣单元的限挡端组态下，该嵌块能够嵌卡定位于母扣单元的嵌孔内；该公扣板体对应该母扣板体的限位空间设有一滑块单元，该滑块单元包含有一连设于该公扣板体的第二颈块，该第二颈块两侧端朝外对称凸伸有轨道段，各该轨道段内部相对该第二颈块的两侧壁设有两侧沟，令该两轨道段能够滑动于该母扣单元的两滑沟内，而该公扣单元的限挡部卡挡限位于母扣单元的限挡端组态下，该两轨道段的一端卡挡限位于限位座的挡块的挡面。

所述的移动背架快拆结构，其中：该母扣板体的第二端面对应该组装部的组装而结合一移动运算装置，且该公扣板体的前端面对应该组设部的组装而结合一背带。

所述的移动背架快拆结构，其中：该移动运算装置为有线或无线电路连结的一VR虚拟眼镜。

所述的移动背架快拆结构，其中：该公扣板体的弹片相对该公扣板体之间所形成的弹性空间进一步夹设固定一弹性件。

所述的移动背架快拆结构，其中：该公扣板体的嵌块对应滑块单元一端形成一嵌卡面，且该嵌块相反于该嵌卡面的一端形成一导斜面。

如此创新独特设计，使本实用新型移动背架快拆结构凭借该母扣架板的滑槽单元所设的母扣单元及该限位空间，可稳固定位及限位该公扣架板上所欲相对嵌扣组装的公扣单元及滑块单元，进而使本实用新型的背架板块具有快拆组态及稳固组合的实用进步性。

附图说明

图1是本实用新型移动背架快拆结构的分解立体图。

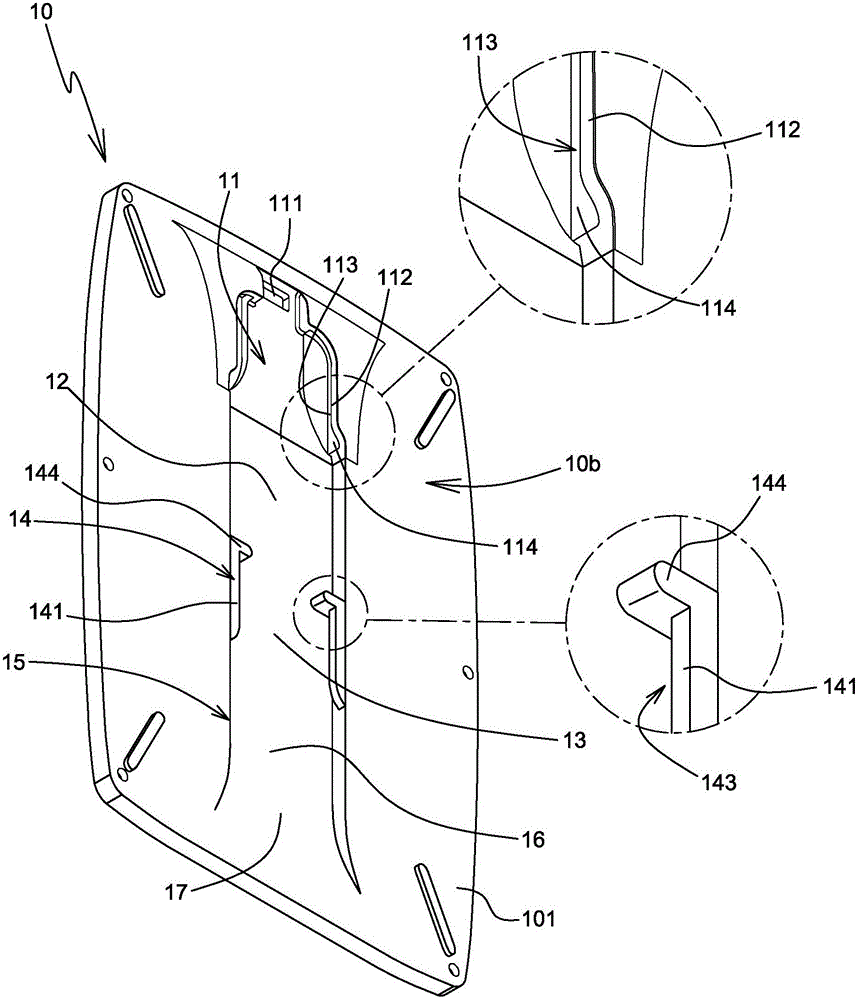

图2是本实用新型移动背架快拆结构的母扣架板立体图。

图3是本实用新型移动背架快拆结构的公扣架板立体图。

图4是本实用新型移动背架快拆结构的公扣架板前视图。

图5是本实用新型移动背架快拆结构的公扣架板剖视图。

图6是本实用新型移动背架快拆结构的母扣架板前视图。

图7是本实用新型移动背架快拆结构的组合动作图一。

图8是本实用新型移动背架快拆结构的组合动作图二。

图9是本实用新型移动背架快拆结构的实施态样。

图10是本实用新型移动背架快拆结构的另一实施例图。

附图标记说明：10母扣架板；10a第二端面；10b第一端面；11母扣单元；111嵌孔；112侧轨；113导槽；114导入端；115限挡端；12第一区段；13限位空间；14限位座；141导引轨；142引入端；143滑沟；144挡块；1441挡面；15滑槽单元；16第二区段；17导引斜面；18组装部；101母扣板体；20公扣架板；20a前端面；20b后端面；21公扣单元；211第一颈块；212导沟；213凸缘轨；214限挡部；215嵌块；2151导斜面；2152嵌卡面；216弹片；217吊挂孔；22滑块单元；221第二颈块；222侧沟；223轨道段；201公扣板体；S弹性空间；S1弹性件；C移动运算装置；B背带；VRVR虚拟眼镜；L线路。

具体实施方式

请参阅图1～图9所示，系本实用新型移动背架快拆结构的较佳实施例，惟此等实施例仅供说明之用，在专利申请上并不受此结构的限制，其包括：

一母扣架板10，该母扣架板10包含一母扣板体101，该母扣板体101具有两端面分别界定为一第一端面10b及一第二端面10a，该第一端面10b中央处纵向开设一滑槽单元15，该滑槽单元15一端设一导引斜面17，另一端设一母扣单元11b，该母扣单元11b一端设有一嵌孔111，且该母扣单元11b的两侧分别设一侧轨112，各该侧轨112内部设有一导槽113，该导槽113朝该导引斜面17一端设有一导入端114，且该导槽113朝该嵌孔111一端设有一限挡端115；

承上述，该滑槽单元15对应该母扣单元11b的预定区段界定一限位空间13，该限位空间13两侧分设有对称的限位座14，其中该限位座14包含一导引轨141，该导引轨141内部设有一滑沟143，该导引轨141朝该母扣单元11b一端设有一挡块144，该挡块144相对该滑沟143形成一挡面1441，该滑沟143相对该挡面1441的另一端设一引入端142；另该母扣架板10的周缘预定位置设有复数组装部18；再者该母扣板体101的限位空间13上下所形成的区段空间分别界定为一第一区段12及一第二区段16；

一公扣架板20，该公扣架板20包含一公扣板体201，该公扣板体201具有两端面分别界定为一前端面20a及一后端面20b，该后端面20b对应母扣板体101的母扣单元11b位置设有一公扣单元21，其中该公扣单元21包含有一连设于该公扣板体201的第一颈块211，该第一颈块211两侧端朝外对称凸伸有凸缘轨213，各该凸缘轨213内部相对该第一颈块211的两侧壁设有两导沟212，且各该凸缘轨213的一端凸伸有限挡部214，令该两凸缘轨213恰可滑动于该母扣单元11b的两导槽113内，且该母扣单元11b的两侧轨112滑动于该公扣单元21的导沟212内，再者令该公扣单元21的限挡部214卡挡限位于母扣单元11b的限挡端115；另该两凸缘轨213之间设有一延伸出该公扣板体201周缘的弹片216，该弹片216相对该公扣板体201之间形成有一弹性空间S，而该弹片216对应该母扣单元11b的嵌孔111设有一可相对嵌卡配组的嵌块215，其中该公扣板体201的嵌块215对应导引斜面17一端形成一嵌卡面2152，且该嵌块215相反于该嵌卡面2152的另一端形成一导斜面2151，令该公扣单元21的限挡部214卡挡限位于母扣单元11b的限挡端115组态下，该嵌块215恰可嵌卡定位于母扣单元11b的嵌孔111内；其中该弹片216的末端适当位置贯穿有一吊挂孔217；

承上述，该公扣板体201对应该母扣板体101的限位空间13设有一滑块单元22，该滑块单元22包含有一连设于该公扣板体201的第二颈块221，该第二颈块221两侧端朝外对称凸伸有轨道段223，各该轨道段223内部相对该第二颈块221的两侧壁分设有两侧沟222，令该两轨道段223恰可滑动于该母扣单元11b的两滑沟143内，而该公扣单元21的限挡部214卡挡限位于母扣单元11b的限挡端115组态下，该两轨道段223的一端卡挡限位于限位座14的挡块144的挡面1441。

请参阅第7～8图所示，当该公扣架板20欲对应嵌扣结合于该母扣架板10上时，该公扣架板20的公扣单元21及该滑块单元22分别对位贴触于该母扣板体101的滑槽单元15所设的第一区段12及第二区段16上，使用者可凭借滑推该公扣架板20，使该公扣单元21的该两凸缘轨213滑动于该母扣单元11b的两导槽113内，使该公扣单元21的限挡部214卡挡限位于母扣单元11b的限挡端115后，使该嵌块215的导斜面2151滑入该母扣单元11b的嵌孔111中，再凭借该嵌块215的该嵌卡面2152卡合在嵌孔111；同时该滑块单元22的该两轨道段223滑动于该母扣单元11b的两滑沟143内，而该公扣单元21的限挡部214卡挡限位于母扣单元11b的限挡端115组态下，该两轨道段223的一端卡挡限位于限位座14的挡块144的挡面1441，而欲使公扣架板20脱离该母扣架板10时，需朝相反于该母扣板体101的方向按压该弹片216，令公扣板体201的嵌块215脱离该母扣板体101的嵌孔111，俾使该公扣架板20可自该母扣架板10纵向滑动而分离。

请参阅图9所示，是本实用新型的实施态样，其中该母扣板体101的第二端面10a可为对应该组装部18的组装而结合一移动运算装置C，且该公扣板体201的前端面20a可为对应该组设部的组装而结合一背带B；继而该移动运算装置C可为有线或无线电路连结一VR虚拟眼镜VR。

请参阅图10所示，是本实用新型的另一实施例，其中该公扣板体201的弹片216相对该公扣板体201之间所形成的弹性空间S可为进一步夹设固定一弹性件S1。

如此，本实用新型移动背架快拆结构凭借该母扣架板10的滑槽单元15所设的母扣单元11b及该限位空间13，可稳固定位及限位该公扣架板20上所欲相对嵌扣组装的公扣单元21及滑块单元22，进而使本实用新型的背架板块具有快拆组态及稳固组合的实用进步性。

以上说明对本实用新型而言只是说明性的，而非限制性的，本领域普通技术人员理解，在不脱离权利要求所限定的精神和范围的情况下，可作出许多修改、变化或等效，但都将落入本实用新型的保护范围之内。
