一种储币装置的制作方法

本实用新型涉及一种储钱装置，具体涉及一种具有能够统计储钱总数、具有语音提示、且能够分类收纳的多种硬币的储币装置。

背景技术：

储钱装置是现代儿童日常生活中常见的一件生活用品，传统的储钱装置只有储蓄功能，并不能了解储蓄状况，不利于儿童勤俭节约习惯的养成。而且，常见的储钱装置不具备语音提示功能，不能够有效地帮助儿童合理支配财物，容易造成滥用情况。同时，常见的储钱装置无法将零钱分类储存。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺陷，提供一种能够知晓储钱总数，有利于分类收纳零钱、且具有语音提示功能的硬币储钱装置。

具体方案如下：一种储币装置，包括储币筒，所述储币筒垂直固定在底座上；底座内设置压力传感器；所述储币筒内设置一根竖直弹簧，竖直弹簧的一端固定在储币筒底面，另一端连接托板，托板的板面与竖直弹簧垂直；竖直弹簧的正下方设置有应变片；储币筒顶部设置挡板，挡板与储币筒顶部开口之间设置入币口。

进一步的，所述底座表面设置显示屏，显示屏与压力传感器连接。

进一步的，所述底座内设置语音模块，语音模块连接压力传感器，底座表面设置播音孔，播音孔连接语音模块。

进一步的，所述储币筒为三个独立的直径不等的储币筒，分别是1元储币筒、5角储币筒、1角储币筒。

进一步的，所述挡板与储币筒通过铰链连接。

本实用新型的有益效果是：可以分类储存硬币，还可根据硬币的储存情况显示金额，并根据不同储蓄金额进行语音提示。挡板、托板和弹簧的结合能固定收纳的硬币，不易丢失；内置压力传感器装置能统计储钱总数，在显示屏上显示；内置语音模块根据内置压力传感器的信号传递，发出各种对儿童的鼓励语音。

附图说明

图1为一种储币装置的立体图；

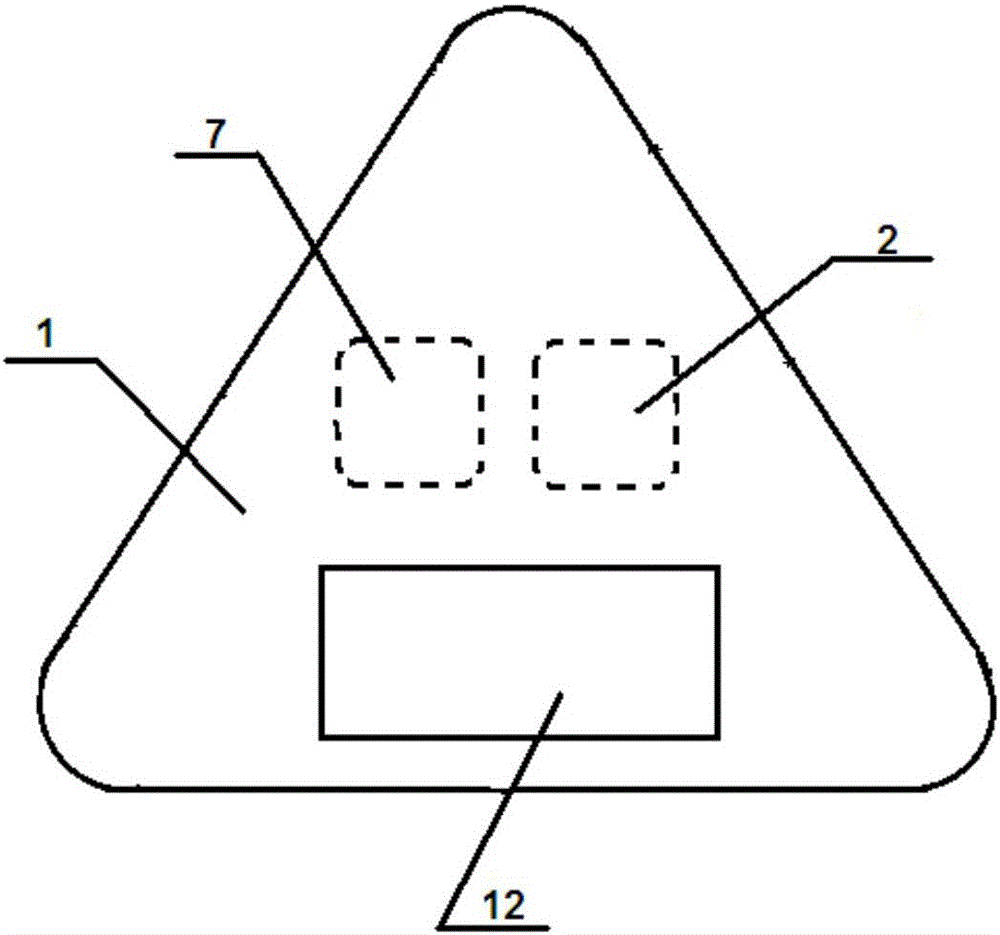

图2为底座俯视图；

图3为储币筒立体图；

图中标号说明如下：1、底座；2、压力传感器；3、竖直弹簧；4、托板；5、挡板；6、显示屏；7、语音模块；8、播音孔；9、1元硬币储币筒；10、5角硬币储币筒；11、1角硬币储币筒；12、电池；13、入币口。

具体实施方式

下面结合附图对本发明作更进一步的说明。

如图1所示，1元储币筒9、5角储币筒10、1角储币筒11垂直固定于底座1上，底座1内设置压力传感器2、语音模块7、电池12，底座1表面设置显示屏6、播音孔8。压力传感器2分别连接显示屏6、语音模块7，语音模块7连接播音孔8。三种储币筒内分别设置一根竖直弹簧3，竖直弹簧3的一端固定在储币筒底面，另一端连接托板4，托板4的板面与竖直弹簧3垂直；竖直弹簧3的正下方设置有应变片；储币筒顶部的入币口设置挡板5，挡板5与储币筒通过铰链连接。底座1内设置电池12，分别给压力传感器2、显示屏6、语音模块7供电。

打开挡板5，将1元硬币、5角硬币、1角硬币分别放入对应的储币筒，硬币被托板4托住，关闭挡板5，通过挡板5、托板4和弹簧3的挤压固定，储币筒内的硬币上下叠加，防止硬币散落。底座1内置的压力传感器2感应到竖直弹簧底部传递的压力变化信号，统计储钱总数，在显示屏6上显示。底座1内置的语音模块7根据压力传感器2传递的信号，发出各种对儿童的鼓励语音。存储硬币时，会有语音提示，例如“加油，小朋友，你又存储了一块钱”；取钱的时候会有语音提示，例如“取的钱要用在必要之处呦”，能够有效地帮助儿童理财。通过显示屏6显示金额，能够让儿童更好地了解存储情况。本实用新型主要适用于3-12岁儿童。
