一种凉鞋改进结构的制作方法

本实用新型涉及鞋类技术领域，特别是涉及一种凉鞋改进结构。

背景技术：

在炎热的夏天，凉鞋是人们出行必备的装备之一，凉鞋包括鞋底和鞋帮带，鞋帮带一般包括用于固定脚踝的后帮带以及用于固定脚背前部的前帮带。现有的凉鞋的前帮带一般为整体条带式结构，不能根据同尺码不同跖围的足型进行适当调整，或者不能根据穿着者在不同时间场合的使用需求进行适当调整。而且，现有的前帮带整体呈弧形带体，其两端分别直接车线缝合连接在鞋底的内外两侧边缘，在运动过程中尤其是发生内外翻转动作时容易出现由于鞋面与鞋底连接不牢而发生鞋面破裂损坏，影响美观和穿着舒适度。

技术实现要素：

为克服现有技术存在的技术缺陷，本实用新型提供一种凉鞋改进结构，增强前帮带的连接牢固性并可根据跖围调整长度。

本实用新型采用的技术解决方案是：

一种凉鞋改进结构，包括鞋底部和鞋面部，所述鞋底部与前脚掌相对应位置处设有纵截面形状呈U字型的U型槽，所述鞋面部包括前帮带，所述前帮带穿过U型槽后两端分别向上凸出，所述前帮带的两个凸出端通过魔术贴可拆卸连接且两个凸出端之间的连接长度可调。

优选地，所述U型槽由横向腔室及分别垂直连通横向腔室内外两端的内竖槽和外竖槽组成，所述横向腔室与鞋底部顶面留有间隔，所述内竖槽靠近鞋底部内侧边缘设置并上通鞋底部顶面，所述外竖槽靠近鞋底部外侧边缘设置并上通鞋底部顶面。

优选地，所述内竖槽和外竖槽分别呈沿鞋底部前后方向延伸的条形槽。

优选地，经所述内竖槽凸出的前帮带凸出端设为第一凸端，经所述外竖槽凸出的前帮带凸出端设为第二凸端，所述第一凸端沿跖围线延伸的长度小于第二凸端沿跖围线延伸的长度，所述第一凸端上缝合连接有扣环；所述魔术贴为钩毛同体式魔术贴，其一端缝合连接第二凸端，另一端穿过扣环后向上返折与魔术贴的缝接端搭接在一起。

优选地，所述前帮带的两个凸出端分别与鞋底部顶面水平对应位置处设有限位槽，所述鞋底部顶面与限位槽相对应位置处设有限位片，所述限位片穿设于限位槽内。

本实用新型的有益效果：由于鞋底部上设有U型槽，前帮带穿过U型槽后两端分别向上凸出，两个凸出端通过魔术贴可拆卸连接且两个凸出端之间的连接长度可调，如此一方面可通过调整魔术贴的搭接位置使得两个凸出端与魔术贴相连接所形成的上弯弧形带的长度与穿着者的跖围相吻合，达到最佳的合脚性，另一方面在穿着状态下，人足直接踩踏在鞋底部上并紧压位于U型槽内的前帮带，从而提高前帮带与鞋底之间的连接牢固性，保证在运动内外翻转过程中尤其是侧向移动时鞋面内侧边缘或外侧边缘不会由于连接力不足而导致破裂损坏，保证鞋子的美观和穿着舒适性，同时由于前帮带是穿设在U型槽内的而不是直接平铺在鞋底部顶面的，如此可避免足底直接摩擦接触前帮带，舒适度佳。

附图说明

图1为本实用新型结构示意图。

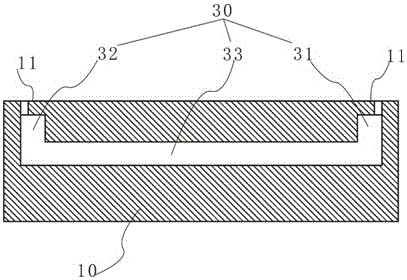

图2为本实用新型鞋底部在垂直于鞋底前后方向上的纵截面结构示意图。

图3为本实用新型的剖视图。

附图标记说明：

10、鞋底部；11、限位片；20、前帮带；21、第一凸端；22、第二凸端；23、扣环；24、魔术贴；25、限位槽；30、U型槽；31、横向腔室；32、内竖槽；33、外竖槽。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-3所示，本实施例提供一种凉鞋改进结构，包括鞋底部10和鞋面部，所述鞋底部10与前脚掌相对应位置处设有纵截面形状呈U字型的U型槽30，所述鞋面部包括前帮带20，所述前帮带20穿过U型槽30后两端分别向上凸出，所述前帮带20的两个凸出端通过魔术贴24可拆卸连接且两个凸出端之间的连接长度可调。

在本实施例中，所述U型槽30由横向腔室31及分别垂直连通横向腔室31内外两端的内竖槽32和外竖槽33组成，所述横向腔室31与鞋底部10顶面留有间隔，所述内竖槽32靠近鞋底部10内侧边缘设置并上通鞋底部10顶面，所述外竖槽33靠近鞋底部10外侧边缘设置并上通鞋底部10顶面，所述内竖槽32和外竖槽33分别呈沿鞋底部10前后方向延伸的条形槽。

在本实施例中，经所述内竖槽32凸出的前帮带20凸出端设为第一凸端21，经所述外竖槽33凸出的前帮带20凸出端设为第二凸端22，所述第一凸端21沿跖围线延伸的长度小于第二凸端22沿跖围线延伸的长度，所述第一凸端21上缝合连接有扣环23。所述魔术贴24为钩毛同体式魔术贴，其一端缝合连接第二凸端22，另一端穿过扣环23后向上返折与魔术贴24的缝接端搭接在一起。

进一步地，所述前帮带20的两个凸出端分别与鞋底部10顶面水平对应位置处设有限位槽25，所述鞋底部10顶面与限位槽25相对应位置处设有限位片11，所述限位片11穿设于限位槽25内，如此大大增强所述前帮带20在U型槽30内的位置稳固性。

以上显示和描述了本发明创造的基本原理和主要特征及本发明的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本发明创造精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。
