一种皮鞋加工用高效风干设备的制作方法

本发明涉及一种皮鞋加工用风干设备，尤其涉及一种皮鞋加工用高效风干设备。

背景技术：

皮鞋是指以天然皮革为鞋面，以皮革或橡胶、塑料、pu发泡、pvc等为鞋底，经缝绱、胶粘或注塑等工艺加工成型的鞋类。皮鞋透气、吸湿，具有良好的卫生性能，是各类鞋靴中品位最高的鞋。

在皮鞋的制作工艺中，必不可少的就是将鞋底与鞋面通过胶水粘在一起，而需对胶水进行风干后，才能使用，而人工对皮鞋上的胶水进行风干时，费时费力，风干速度慢，在风干的过程中空气中的杂质容易粘在胶水上，进而影响皮鞋的美观，因此亟需研发一种省时省力、风干速度快，在风干过程中，能防止空气中的杂质粘在胶水上，进而不影响皮鞋的美观的皮鞋加工用高效风干设备。

技术实现要素：

（1）要解决的技术问题

本发明为了克服人工对皮鞋上的胶水进行风干时，费时费力，风干速度慢，在风干的过程中空气中的杂质容易粘在胶水上，进而影响皮鞋的美观的缺点，本发明要解决的技术问题是提供一种省时省力、风干速度快，在风干过程中，能防止空气中的杂质粘在胶水上，进而不影响皮鞋的美观的皮鞋加工用高效风干设备。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种皮鞋加工用高效风干设备，包括有箱体、通风管、箱门、放置装置和出风装置，箱体前侧面左侧通过合页连接的方式安装有箱门，箱门与箱体配合，箱体顶部左侧连接有通风管，通风管与箱体内连通，箱体内设有放置装置，箱体外顶部中间设有出风装置，出风装置的出风部件位于箱体内。

优选地，放置装置包括有滑轨、滑块和横板，箱体内底部左右两侧都通过螺栓连接的方式安装有滑轨，滑轨呈竖直设置，滑轨为对称设置，滑轨上设有与其配合的滑块，左侧滑块右侧面与右侧滑块左侧面之间通过螺栓连接的方式安装有横板，滑轨上均匀间隔的开有第一插销孔，滑块中间开有第二插销孔，第一插销孔与第二插销孔配合。

优选地，出风装置包括有气缸、压缩缸、出气管、第一单向阀、第一进气管、第二单向阀、活塞和l型推杆，箱体外顶部左侧通过螺栓连接的方式安装有气缸，气缸位于通风管右侧，气缸呈竖直设置，箱体外顶部中间通过螺栓连接的方式安装有压缩缸，压缩缸底部中间连接有出气管，出气管与压缩缸内连通，出气管尾端贯穿箱体顶部中间位于箱体内，出气管上设有第一单向阀，压缩缸右侧下部连接有第一进气管，第一进气管与压缩缸内连通，第一进气管上设有第二单向阀，压缩缸内设有活塞，活塞呈水平设置，活塞与压缩缸内滑动配合，压缩缸顶部中间开有通孔，通孔内设有l型推杆，l型推杆其中一端通过螺栓连接的方式与活塞顶部中间连接，l型推杆另一端通过螺栓连接的方式与气缸的伸缩杆连接。

优选地，还包括有吹风装置，吹风装置包括有第一电机、齿轮、轴承座、转轴、齿圈和旋转叶片，箱体内顶部左侧通过螺栓连接的方式安装有第一电机，第一电机呈竖直设置，第一电机的输出轴通过联轴器连接有齿轮，齿轮位于第一电机下方，箱体内顶部左侧通过螺栓连接的方式安装有轴承座，轴承座位于第一电机右侧，轴承座内安装有转轴，转轴通过过盈连接的方式与轴承座内的轴承连接，转轴下部通过螺栓连接的方式安装有齿圈，齿圈位于齿轮右侧，齿圈与齿轮啮合，转轴底端通过螺栓连接的方式安装有旋转叶片，旋转叶片位于横板上方。

优选地，还包括有把手，箱门前侧面中部右侧设有把手，把手通过螺栓连接的方式与箱门前侧面连接。

优选地，还包括有加热装置，加热装置包括有壳体、第二进气管和电热丝，箱体外顶部右侧通过螺栓连接的方式安装有壳体，壳体左侧下部与第一进气管尾端连接，第一进气管与壳体内连通，壳体右侧下部连接有第二进气管，第二进气管与壳体内连通，壳体内均匀间隔的通过螺栓连接的方式安装有电热丝，电热丝呈竖直设置。

优选地，还包括有空气滤芯，第二进气管尾端设有空气滤芯，空气滤芯通过螺栓连接的方式与第二进气管尾端连接。

优选地，第一电机为伺服电机。

优选地，箱体的材质为不锈钢。

工作原理：首先操作人员将箱门打开，再将上了胶水的皮鞋放在放置装置上，关闭箱门，启动出风装置，出风装置的出风部件出风对皮鞋上的胶水进行风干，风再通过通风管排出。当皮鞋上的胶水风干后，关闭出风装置，打开箱门，即可将放置装置上的皮鞋取下。

因为放置装置包括有滑轨、滑块和横板，箱体内底部左右两侧都通过螺栓连接的方式安装有滑轨，滑轨呈竖直设置，滑轨为对称设置，滑轨上设有与其配合的滑块，左侧滑块右侧面与右侧滑块左侧面之间通过螺栓连接的方式安装有横板，滑轨上均匀间隔的开有第一插销孔，滑块中间开有第二插销孔，第一插销孔与第二插销孔配合，首先操作人员将箱门打开，再通过皮鞋数量和高度，移动横板上下移动，进而调节横板与横板之间的距离，当横板之间的距离适合皮鞋后，将插销插入第一插销孔和第二插销孔内，进而将横板固定，再将皮鞋放置在横板上，关闭箱门，即可对皮鞋上的胶水进行风干。

因为出风装置包括有气缸、压缩缸、出气管、第一单向阀、第一进气管、第二单向阀、活塞和l型推杆，箱体外顶部左侧通过螺栓连接的方式安装有气缸，气缸位于通风管右侧，气缸呈竖直设置，箱体外顶部中间通过螺栓连接的方式安装有压缩缸，压缩缸底部中间连接有出气管，出气管与压缩缸内连通，出气管尾端贯穿箱体顶部中间位于箱体内，出气管上设有第一单向阀，压缩缸右侧下部连接有第一进气管，第一进气管与压缩缸内连通，第一进气管上设有第二单向阀，压缩缸内设有活塞，活塞呈水平设置，活塞与压缩缸内滑动配合，压缩缸顶部中间开有通孔，通孔内设有l型推杆，l型推杆其中一端通过螺栓连接的方式与活塞顶部中间连接，l型推杆另一端通过螺栓连接的方式与气缸的伸缩杆连接，当皮鞋位于横板上时，操作人员启动气缸的伸缩杆上下移动，气缸的伸缩杆上下移动带动l型推杆上下移动，l型推杆上下移动带动活塞上下移动，当活塞向上移动时，活塞通过第一进气管将空气抽入压缩缸内，当活塞向下移动时，活塞将压缩缸内的空气通过出气管推出，进而空气通过出气管喷出对皮鞋上的胶水进行风干。当皮鞋上的胶水风干完成后，关闭气缸即可。

因为还包括有吹风装置，吹风装置包括有第一电机、齿轮、轴承座、转轴、齿圈和旋转叶片，箱体内顶部左侧通过螺栓连接的方式安装有第一电机，第一电机呈竖直设置，第一电机的输出轴通过联轴器连接有齿轮，齿轮位于第一电机下方，箱体内顶部左侧通过螺栓连接的方式安装有轴承座，轴承座位于第一电机右侧，轴承座内安装有转轴，转轴通过过盈连接的方式与轴承座内的轴承连接，转轴下部通过螺栓连接的方式安装有齿圈，齿圈位于齿轮右侧，齿圈与齿轮啮合，转轴底端通过螺栓连接的方式安装有旋转叶片，旋转叶片位于横板上方，当空气通过出气管对皮鞋上的胶水进行风干的同时，操作人员启动第一电机转动，第一电机转动带动齿轮转动，齿轮转动带动齿圈转动，齿圈转动带动转轴转动，转轴转动带动旋转叶片转动，旋转叶片转动出风，进而风对皮鞋上的胶水进行进一步风干。当皮鞋上的胶水风干完成后，关闭第一电机。如此，加快了对皮鞋上胶水的风干，进而加快了风干速度。

因为还包括有把手，箱门前侧面中部右侧设有把手，把手通过螺栓连接的方式与箱门前侧面连接，当需要对皮鞋上的胶水风干时，操作人员通过把手将箱门打开，将皮鞋放置在横板上，再通过把手将箱门关闭，即可对皮鞋上的胶水进行风干处理。如此，通过把手拉动箱门，使操作人员更好、更方便的拉动箱门。

因为还包括有加热装置，加热装置包括有壳体、第二进气管和电热丝，箱体外顶部右侧通过螺栓连接的方式安装有壳体，壳体左侧下部与第一进气管尾端连接，第一进气管与壳体内连通，壳体右侧下部连接有第二进气管，第二进气管与壳体内连通，壳体内均匀间隔的通过螺栓连接的方式安装有电热丝，电热丝呈竖直设置，当在对皮鞋上的胶水进行风干时，操作人员控制电热丝加热，进而当活塞向上移动时，活塞通过第二进气管将空气抽入壳体内，电热丝将空气加热，加热后的空气通过第一进气管进入压缩内，进而当活塞向下移动时，活塞将加热后的空气通过出气管推出，加热后的空气喷出对皮鞋上的胶水进行风干。如此，视皮鞋上的胶水风干的更快，进而加快了工作效率。

因为还包括有空气滤芯，第二进气管尾端设有空气滤芯，空气滤芯通过螺栓连接的方式与第二进气管尾端连接，当加热后的空气喷出对皮鞋上的胶水进行风干的过程中，空气不断通过第二进气管抽入壳体内，进而通过出气管对皮鞋上的胶水进行风干，在空气通过第二进气管时，空气滤芯将空气内的杂质进行过滤。如此，能防止空气内的杂质对皮鞋弄脏，同时，防止空气内的杂质粘在胶水上。

因为第一电机为伺服电机，伺服电机能更加精确的控制转速，使运行更加平稳。

因为箱体的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，使箱体的使用寿命更长。

（3）有益效果

本发明通过气缸的不断运作和第一电机的转动，使空气通过出气管喷出对皮鞋上的胶水进行风干，同时，旋转叶片旋转出风对皮鞋上的胶水进一步风干，能更快的将皮鞋上的胶水风干，达到了省时省力、风干速度快，在风干过程中，能防止空气中的杂质粘在胶水上，进而不影响皮鞋的美观的效果。

附图说明

图1为本发明的第一种立体结构示意图。

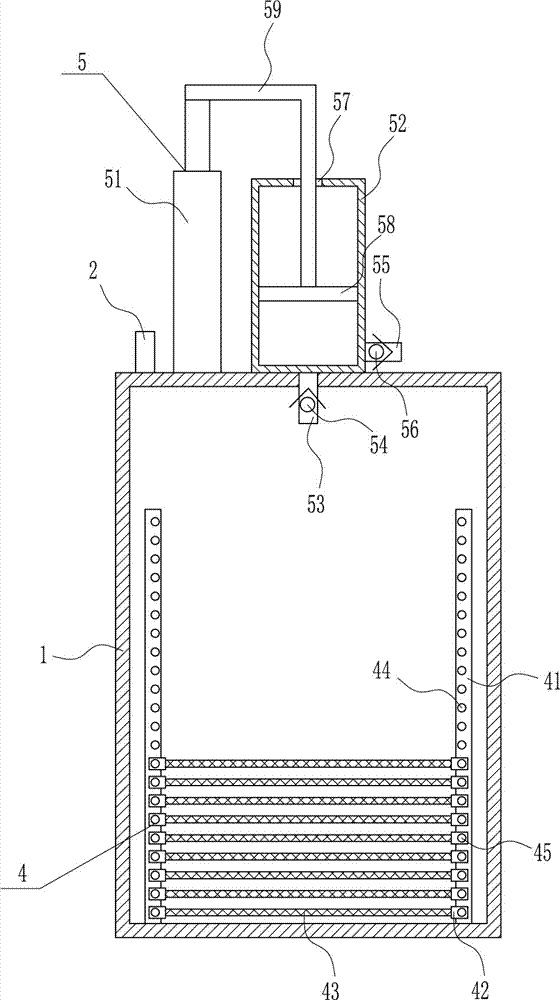

图2为本发明主视图的第一种剖视结构示意图。

图3为本发明吹风装置的主视结构示意图。

图4为本发明的第二种立体结构示意图。

图5为本发明主视图的第二种主视结构示意图。

图6为本发明加热装置的主视结构示意图。

图7为发明主视图的第三种剖视结构示意图。

附图中的标记为：1-箱体，2-通风管，3-箱门，4-放置装置，41-滑轨，42-滑块，43-横板，44-第一插销孔，45-第二插销孔，5-出风装置，51-气缸，52-压缩缸，53-出气管，54-第一单向阀，55-第一进气管，56-第二单向阀，57-通孔，58-活塞，59-l型推杆，6-吹风装置，61-第一电机，62-齿轮，63-轴承座，64-转轴，65-齿圈，66-旋转叶片，7-把手，8-加热装置，81-壳体，82-第二进气管，83-电热丝，9-空气滤芯。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种皮鞋加工用高效风干设备，如图1-7所示，包括有箱体1、通风管2、箱门3、放置装置4和出风装置5，箱体1前侧面左侧通过合页连接的方式安装有箱门3，箱门3与箱体1配合，箱体1顶部左侧连接有通风管2，通风管2与箱体1内连通，箱体1内设有放置装置4，箱体1外顶部中间设有出风装置5，出风装置5的出风部件位于箱体1内。

实施例2

一种皮鞋加工用高效风干设备，如图1-7所示，包括有箱体1、通风管2、箱门3、放置装置4和出风装置5，箱体1前侧面左侧通过合页连接的方式安装有箱门3，箱门3与箱体1配合，箱体1顶部左侧连接有通风管2，通风管2与箱体1内连通，箱体1内设有放置装置4，箱体1外顶部中间设有出风装置5，出风装置5的出风部件位于箱体1内。

放置装置4包括有滑轨41、滑块42和横板43，箱体1内底部左右两侧都通过螺栓连接的方式安装有滑轨41，滑轨41呈竖直设置，滑轨41为对称设置，滑轨41上设有与其配合的滑块42，左侧滑块42右侧面与右侧滑块42左侧面之间通过螺栓连接的方式安装有横板43，滑轨41上均匀间隔的开有第一插销孔44，滑块42中间开有第二插销孔45，第一插销孔44与第二插销孔45配合。

实施例3

一种皮鞋加工用高效风干设备，如图1-7所示，包括有箱体1、通风管2、箱门3、放置装置4和出风装置5，箱体1前侧面左侧通过合页连接的方式安装有箱门3，箱门3与箱体1配合，箱体1顶部左侧连接有通风管2，通风管2与箱体1内连通，箱体1内设有放置装置4，箱体1外顶部中间设有出风装置5，出风装置5的出风部件位于箱体1内。

放置装置4包括有滑轨41、滑块42和横板43，箱体1内底部左右两侧都通过螺栓连接的方式安装有滑轨41，滑轨41呈竖直设置，滑轨41为对称设置，滑轨41上设有与其配合的滑块42，左侧滑块42右侧面与右侧滑块42左侧面之间通过螺栓连接的方式安装有横板43，滑轨41上均匀间隔的开有第一插销孔44，滑块42中间开有第二插销孔45，第一插销孔44与第二插销孔45配合。

出风装置5包括有气缸51、压缩缸52、出气管53、第一单向阀54、第一进气管55、第二单向阀56、活塞58和l型推杆59，箱体1外顶部左侧通过螺栓连接的方式安装有气缸51，气缸51位于通风管2右侧，气缸51呈竖直设置，箱体1外顶部中间通过螺栓连接的方式安装有压缩缸52，压缩缸52底部中间连接有出气管53，出气管53与压缩缸52内连通，出气管53尾端贯穿箱体1顶部中间位于箱体1内，出气管53上设有第一单向阀54，压缩缸52右侧下部连接有第一进气管55，第一进气管55与压缩缸52内连通，第一进气管55上设有第二单向阀56，压缩缸52内设有活塞58，活塞58呈水平设置，活塞58与压缩缸52内滑动配合，压缩缸52顶部中间开有通孔57，通孔57内设有l型推杆59，l型推杆59其中一端通过螺栓连接的方式与活塞58顶部中间连接，l型推杆59另一端通过螺栓连接的方式与气缸51的伸缩杆连接。

实施例4

一种皮鞋加工用高效风干设备，如图1-7所示，包括有箱体1、通风管2、箱门3、放置装置4和出风装置5，箱体1前侧面左侧通过合页连接的方式安装有箱门3，箱门3与箱体1配合，箱体1顶部左侧连接有通风管2，通风管2与箱体1内连通，箱体1内设有放置装置4，箱体1外顶部中间设有出风装置5，出风装置5的出风部件位于箱体1内。

放置装置4包括有滑轨41、滑块42和横板43，箱体1内底部左右两侧都通过螺栓连接的方式安装有滑轨41，滑轨41呈竖直设置，滑轨41为对称设置，滑轨41上设有与其配合的滑块42，左侧滑块42右侧面与右侧滑块42左侧面之间通过螺栓连接的方式安装有横板43，滑轨41上均匀间隔的开有第一插销孔44，滑块42中间开有第二插销孔45，第一插销孔44与第二插销孔45配合。

出风装置5包括有气缸51、压缩缸52、出气管53、第一单向阀54、第一进气管55、第二单向阀56、活塞58和l型推杆59，箱体1外顶部左侧通过螺栓连接的方式安装有气缸51，气缸51位于通风管2右侧，气缸51呈竖直设置，箱体1外顶部中间通过螺栓连接的方式安装有压缩缸52，压缩缸52底部中间连接有出气管53，出气管53与压缩缸52内连通，出气管53尾端贯穿箱体1顶部中间位于箱体1内，出气管53上设有第一单向阀54，压缩缸52右侧下部连接有第一进气管55，第一进气管55与压缩缸52内连通，第一进气管55上设有第二单向阀56，压缩缸52内设有活塞58，活塞58呈水平设置，活塞58与压缩缸52内滑动配合，压缩缸52顶部中间开有通孔57，通孔57内设有l型推杆59，l型推杆59其中一端通过螺栓连接的方式与活塞58顶部中间连接，l型推杆59另一端通过螺栓连接的方式与气缸51的伸缩杆连接。

还包括有吹风装置6，吹风装置6包括有第一电机61、齿轮62、轴承座63、转轴64、齿圈65和旋转叶片66，箱体1内顶部左侧通过螺栓连接的方式安装有第一电机61，第一电机61呈竖直设置，第一电机61的输出轴通过联轴器连接有齿轮62，齿轮62位于第一电机61下方，箱体1内顶部左侧通过螺栓连接的方式安装有轴承座63，轴承座63位于第一电机61右侧，轴承座63内安装有转轴64，转轴64通过过盈连接的方式与轴承座63内的轴承连接，转轴64下部通过螺栓连接的方式安装有齿圈65，齿圈65位于齿轮62右侧，齿圈65与齿轮62啮合，转轴64底端通过螺栓连接的方式安装有旋转叶片66，旋转叶片66位于横板43上方。

还包括有把手7，箱门3前侧面中部右侧设有把手7，把手7通过螺栓连接的方式与箱门3前侧面连接。

还包括有加热装置8，加热装置8包括有壳体81、第二进气管82和电热丝83，箱体1外顶部右侧通过螺栓连接的方式安装有壳体81，壳体81左侧下部与第一进气管55尾端连接，第一进气管55与壳体81内连通，壳体81右侧下部连接有第二进气管82，第二进气管82与壳体81内连通，壳体81内均匀间隔的通过螺栓连接的方式安装有电热丝83，电热丝83呈竖直设置。

还包括有空气滤芯9，第二进气管82尾端设有空气滤芯9，空气滤芯9通过螺栓连接的方式与第二进气管82尾端连接。

第一电机61为伺服电机。

箱体1的材质为不锈钢。

工作原理：首先操作人员将箱门3打开，再将上了胶水的皮鞋放在放置装置4上，关闭箱门3，启动出风装置5，出风装置5的出风部件出风对皮鞋上的胶水进行风干，风再通过通风管2排出。当皮鞋上的胶水风干后，关闭出风装置5，打开箱门3，即可将放置装置4上的皮鞋取下。

因为放置装置4包括有滑轨41、滑块42和横板43，箱体1内底部左右两侧都通过螺栓连接的方式安装有滑轨41，滑轨41呈竖直设置，滑轨41为对称设置，滑轨41上设有与其配合的滑块42，左侧滑块42右侧面与右侧滑块42左侧面之间通过螺栓连接的方式安装有横板43，滑轨41上均匀间隔的开有第一插销孔44，滑块42中间开有第二插销孔45，第一插销孔44与第二插销孔45配合，首先操作人员将箱门3打开，再通过皮鞋数量和高度，移动横板43上下移动，进而调节横板43与横板43之间的距离，当横板43之间的距离适合皮鞋后，将插销插入第一插销孔44和第二插销孔45内，进而将横板43固定，再将皮鞋放置在横板43上，关闭箱门3，即可对皮鞋上的胶水进行风干。

因为出风装置5包括有气缸51、压缩缸52、出气管53、第一单向阀54、第一进气管55、第二单向阀56、活塞58和l型推杆59，箱体1外顶部左侧通过螺栓连接的方式安装有气缸51，气缸51位于通风管2右侧，气缸51呈竖直设置，箱体1外顶部中间通过螺栓连接的方式安装有压缩缸52，压缩缸52底部中间连接有出气管53，出气管53与压缩缸52内连通，出气管53尾端贯穿箱体1顶部中间位于箱体1内，出气管53上设有第一单向阀54，压缩缸52右侧下部连接有第一进气管55，第一进气管55与压缩缸52内连通，第一进气管55上设有第二单向阀56，压缩缸52内设有活塞58，活塞58呈水平设置，活塞58与压缩缸52内滑动配合，压缩缸52顶部中间开有通孔57，通孔57内设有l型推杆59，l型推杆59其中一端通过螺栓连接的方式与活塞58顶部中间连接，l型推杆59另一端通过螺栓连接的方式与气缸51的伸缩杆连接，当皮鞋位于横板43上时，操作人员启动气缸51的伸缩杆上下移动，气缸51的伸缩杆上下移动带动l型推杆59上下移动，l型推杆59上下移动带动活塞58上下移动，当活塞58向上移动时，活塞58通过第一进气管55将空气抽入压缩缸52内，当活塞58向下移动时，活塞58将压缩缸52内的空气通过出气管53推出，进而空气通过出气管53喷出对皮鞋上的胶水进行风干。当皮鞋上的胶水风干完成后，关闭气缸51即可。

因为还包括有吹风装置6，吹风装置6包括有第一电机61、齿轮62、轴承座63、转轴64、齿圈65和旋转叶片66，箱体1内顶部左侧通过螺栓连接的方式安装有第一电机61，第一电机61呈竖直设置，第一电机61的输出轴通过联轴器连接有齿轮62，齿轮62位于第一电机61下方，箱体1内顶部左侧通过螺栓连接的方式安装有轴承座63，轴承座63位于第一电机61右侧，轴承座63内安装有转轴64，转轴64通过过盈连接的方式与轴承座63内的轴承连接，转轴64下部通过螺栓连接的方式安装有齿圈65，齿圈65位于齿轮62右侧，齿圈65与齿轮62啮合，转轴64底端通过螺栓连接的方式安装有旋转叶片66，旋转叶片66位于横板43上方，当空气通过出气管53对皮鞋上的胶水进行风干的同时，操作人员启动第一电机61转动，第一电机61转动带动齿轮62转动，齿轮62转动带动齿圈65转动，齿圈65转动带动转轴64转动，转轴64转动带动旋转叶片66转动，旋转叶片66转动出风，进而风对皮鞋上的胶水进行进一步风干。当皮鞋上的胶水风干完成后，关闭第一电机61。如此，加快了对皮鞋上胶水的风干，进而加快了风干速度。

因为还包括有把手7，箱门3前侧面中部右侧设有把手7，把手7通过螺栓连接的方式与箱门3前侧面连接，当需要对皮鞋上的胶水风干时，操作人员通过把手7将箱门3打开，将皮鞋放置在横板43上，再通过把手7将箱门3关闭，即可对皮鞋上的胶水进行风干处理。如此，通过把手7拉动箱门3，使操作人员更好、更方便的拉动箱门3。

因为还包括有加热装置8，加热装置8包括有壳体81、第二进气管82和电热丝83，箱体1外顶部右侧通过螺栓连接的方式安装有壳体81，壳体81左侧下部与第一进气管55尾端连接，第一进气管55与壳体81内连通，壳体81右侧下部连接有第二进气管82，第二进气管82与壳体81内连通，壳体81内均匀间隔的通过螺栓连接的方式安装有电热丝83，电热丝83呈竖直设置，当在对皮鞋上的胶水进行风干时，操作人员控制电热丝83加热，进而当活塞58向上移动时，活塞58通过第二进气管82将空气抽入壳体81内，电热丝83将空气加热，加热后的空气通过第一进气管55进入压缩内，进而当活塞58向下移动时，活塞58将加热后的空气通过出气管53推出，加热后的空气喷出对皮鞋上的胶水进行风干。如此，视皮鞋上的胶水风干的更快，进而加快了工作效率。

因为还包括有空气滤芯9，第二进气管82尾端设有空气滤芯9，空气滤芯9通过螺栓连接的方式与第二进气管82尾端连接，当加热后的空气喷出对皮鞋上的胶水进行风干的过程中，空气不断通过第二进气管82抽入壳体81内，进而通过出气管53对皮鞋上的胶水进行风干，在空气通过第二进气管82时，空气滤芯9将空气内的杂质进行过滤。如此，能防止空气内的杂质对皮鞋弄脏，同时，防止空气内的杂质粘在胶水上。

因为第一电机61为伺服电机，伺服电机能更加精确的控制转速，使运行更加平稳。

因为箱体1的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，使箱体1的使用寿命更长。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
