一种复合衬层的口罩的制作方法

本发明涉及一种口罩，尤其涉及一种复合衬层的口罩。

背景技术：

由于生活环境存在空气污染，人们出门需要佩戴口罩保护身体健康，常用口罩分为半球型和平面型两种，平面型口罩有平面单片型口罩、平面折叠口罩和平面立体口罩等类型，平面型口罩使用过滤层面积小，整体密封不好，口罩使用效果受到限制。

技术实现要素：

本发明目的是为了弥补现有技术的不足，提供防止漏气的复合衬层/平面型口罩，口罩本体过滤层下方设有透气层，在充分使用口罩过滤层有效面积基础上，利用口鼻区衬片和外围部衬片不同透气性的材料组合成复合衬层，口鼻区衬片提供呼吸通道，非透气外围部衬片加强密封效果。

本发明采用的技术方案:口罩本体的过滤层下方设有透气层，透气层下方的复合里衬层，由中部位置的口鼻区透气材料衬片和口鼻区透气材料衬片外围部的非透气材料衬片组成。

具体地，口鼻区透气材料衬片外围部的非透气材料衬片在口罩本体边缘延伸成包边。

具体地，外围部的非透气材料衬片1至6片环绕在口鼻区透气材料衬片四周，不同衬片连接方式为直接相连或重叠相连或直接连接与重叠相连的复合连接。

具体地，环绕在口鼻区透气材料衬片四周外围部的非透气材料衬片1至6片，非透气材料衬片在口罩本体边缘延伸成包边。

具体地，复合里衬层中部位置的口鼻区透气材料衬片上端部和下端部，最少有一端延伸至口罩本体包边处，复合里衬层不同衬片连接方式为直接相连或重叠相连或直接连接与重叠相连的复合连接。

更具体地，口鼻区透气材料衬片上方透气层的透气材料中空。

具体地，复合里衬层的外围部非透气材料衬片与透气层材料一体结构。

更具体地，口鼻区透气材料衬片上设有透气阀。

具体地，设有透气阀的中部口鼻区透气材料衬片上方透气层的透气材料中空。

具体地，设有透气阀的中部口鼻区透气材料衬片上透气层材料中空，外围部的非透气材料衬片与透气层材料一体结构。

本发明的有益效果是：口罩本体过滤层下方设有透气层，能充分利用口罩过滤层使用面积，透气层下方的复合里衬层，其中心位置的口鼻区衬片提供呼吸通道，非透气的外围部衬片加强密封，口罩整体具有结构简单，提高透气性，密封效果好。

附图说明

图1实施例1复合衬层的口罩结构示意图；

图2实施例1复合衬层的口罩内视图；

图3实施例2复合衬层的口罩结构示意图；

图4实施例2复合衬层的口罩内视图；

图5实施例3复合衬层的口罩内视图。

具体实施方式

实施例1，如图1所示，口罩本体05,由口罩表层04、口罩过滤层03、口罩透气层12、口罩复合里衬层08组成。口罩表层04为固定口罩本体05作用。口罩过滤层03使用口罩过滤滤材，功能为过滤空气杂质及过滤有害物质，净化空气作用。透气层12，分离过滤层03和口罩复合里衬层08，形成支撑空间的气体流通通道，把通过口罩过滤层03的空气汇集，能充分利用过滤层03使用面积，透气层12铺设可支撑的透气材料，如厚度超过1mm的编织丝网等结构材料，材料选取防凝雾原料或表面做防凝雾处理，防止或降低材料遇水蒸气产生凝水现象而影响使用。复合里衬层08由口鼻区衬片10和外围部衬片09、外围部衬片11组成；口鼻区衬片10处于口罩本体中部位置，材料选择透气风阻低的透气材料，如棉沙布；外围部衬片09和外围部衬片11选用非透气材料，非透气材料为透气风阻高或不透气材料，使外界空气难以经过外围部衬片09和外围部衬片11进入到口罩透气层12；外围部衬片09和外围部衬片11可以采用不同材料的复合使用，如纯棉和薄膜两种材料搭配使用，也能达到使用效果。口鼻区衬片10周围的外围部衬片09和外围部衬片11连接方式根据材料不同，可采用缝制、焊接等连接方式。外围部衬片09和外围部衬片11外边部延伸至口罩包边处，形成口罩本体包边，即外围部衬片与口罩本体包边一体结构，如外围部衬片09的口罩本体包边06，外围部衬片09的口罩本体包边02。口罩本体05两侧的耳挂01和耳挂07为佩戴固定口罩本体05作用。

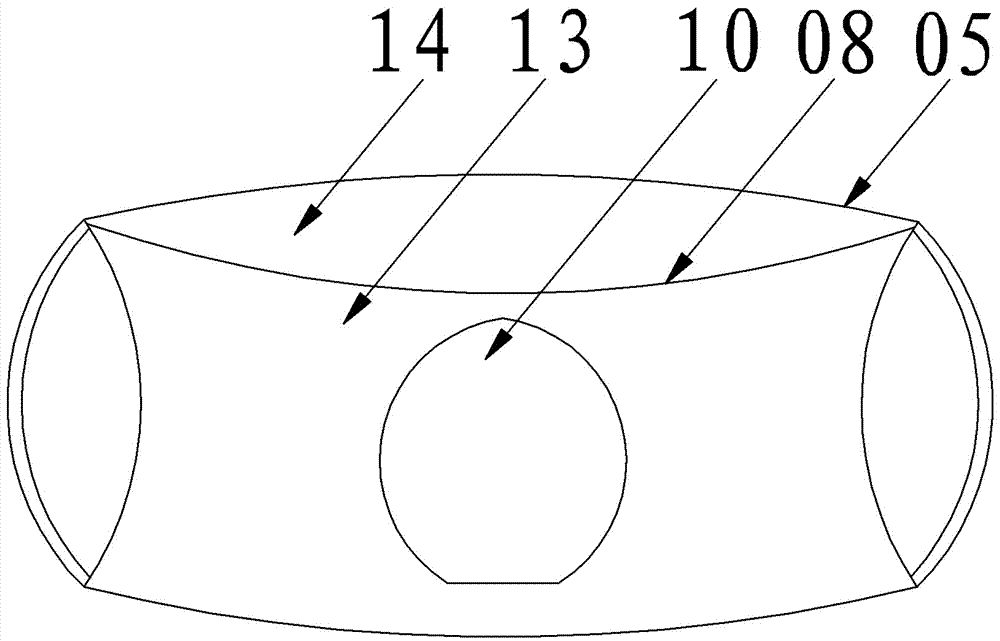

如图2所示，口罩本体05的复合里衬层08，由口鼻区衬片10和外围部衬片13、外围部衬片14组成。立体平面型口罩中上部通常采用收紧技术，使口罩本体上部贴近鼻梁，增强密封效果，本实施例口罩本体05的外围部衬片14为收紧片，使口罩本体05上部收紧。外围衬层14采用非透气材料。

实施例2，如图3所示，口罩本体21由口罩表层24、口罩过滤层23、口罩透气层25、口罩复合里衬层26组成。透气层25设有中空区22，中空区22不设透气材料，不影响口罩使用。复合里衬层26由口鼻区衬片30、外围部衬片28、外围部衬片32组成；口鼻区衬片30使用透气性材料，外围部衬片28、外围部衬片32使用非透气材料；连接口鼻区衬片30与外围部衬片28的连接部29、与外围部衬片32连接部31分别重叠相连，可通过连接部29或连接部31安装和拆卸透气片26。透气层25可以与口罩复合衬层26各非透气衬片连为一体结构，现有技术均可达到，本实施例不详细阐述。口罩本体21边部采用单独包边，如包边27。

如图4所示，口罩本体21上，口鼻区衬片30四周，与外围部衬片28、外围部衬片32、外围部衬片35、外围部衬片38相连，本实施例外围部衬片为4片，常用口罩外围部衬片为1到6片，本实施例不详细列举。口鼻区衬片采用透气材料，方便呼吸；外围部衬片28、外围部衬片32、外围部衬片35、外围部衬片38采用非透气材料，加强口罩本体21密封作用。口鼻区衬片30与外围部衬片28连接处29、与外围部衬片32连接处31均为重叠相连；口鼻区衬片30与外围部衬片35连接处34、与外围部衬片38连接处37，均可根据使用材料采用缝制、焊接等进行连接。在口罩本体21的口鼻部内衬片30内部设有呼气阀36，为口罩本体21提供呼气通道。

实施例3，如图5所示，复合衬层透气材料的口鼻区衬片44两侧，分别有外围部非透气衬片42和外围部非透气衬片42，复合衬层透气材料的口鼻区衬片44上端部延伸至上口罩本体包边处43，复合衬层透气材料的口鼻区衬片44下端部延伸至口罩本体下包边41。本实施例复合衬层透气材料的口鼻区衬片44上下端分别延伸至口罩包边处，实际应用时也可以单上端或单下端延伸至口罩本体包边处。

本发明举例并不局限于上述结构，在本技术基础上增加鼻梁夹或鼻梁架、下巴处包边等常用技术变化均在本技术保护范围之内。

技术特征：

技术总结
本发明提供一种复合衬层的口罩，包括口罩本体和挂带，口罩本体的过滤层下方设有透气层，透气层下方的复合里衬层，由中部位置的口鼻区透气材料衬片和口鼻区透气材料衬片外围部的非透气材料衬片组成。口罩本体过滤层下方透气层，能充分利用口罩过滤层使用面积，透气层下方的复合里衬层，其中心位置的口鼻区衬片提供呼吸通道，非透气的外围部衬片加强密封，口罩整体具有结构简单，提高透气性，密封效果好。
