一种儿科快速吸痰器的制作方法

本实用新型涉及一种医疗器械，具体涉及一种儿科快速吸痰器。

背景技术：

在儿科治疗中，患儿呼吸道中经常会出现痰液，如果不及时清理，会对患儿的健康造成影响。现有的吸痰器基本都是针对成人设计，由于儿童自身的特点，在诊疗抽取痰液时，儿童会感到不舒服，导致抽取不易，存在不足。

技术实现要素：

针对上述不足，本实用新型提供一种儿科快速吸痰器，具有结构简单，抽取快速、清理方便、舒适度高的特点。

本实用新型的技术方案为：

一种儿科快速吸痰器，包括吸痰球头、吸痰软管、集液瓶、导气管及脚踩式气泵；所述吸痰球头与所述吸痰软管连接，所述吸痰球头上设有多个吸痰孔；所述吸痰软管上安装有防咬圈，所述防咬圈包括截面呈椭圆形的硬质塑料基体及包覆在硬质塑料基体上的硅胶层，所述硬质塑料基体中部设有供所述吸痰软管贯穿的通孔；所述吸痰软管、集液瓶及导气管通过三通接头相接通；所述导气管与所述三通接头结合处还设有用于防止痰液进入导气管的滤网圈；所述脚踩式气泵上设有用于排气的排气单向阀及用于抽气的抽气单向阀；所述导气管与所述抽气单向阀连接。

本实用新型的有益效果在于：采用脚踩式气泵相较于常规的手持式负压球可以更加快速的提供更大的吸力，便于快速吸痰；增设防咬圈可以防止患儿因不适咬吸痰软管造成吸力中断和损坏吸痰软管；在三通接头与导气管结合处增设滤网圈可以防止痰液进入导气管和气泵，同时也便于拆卸清洗。

附图说明

图1为本实用新型的结构示意图；

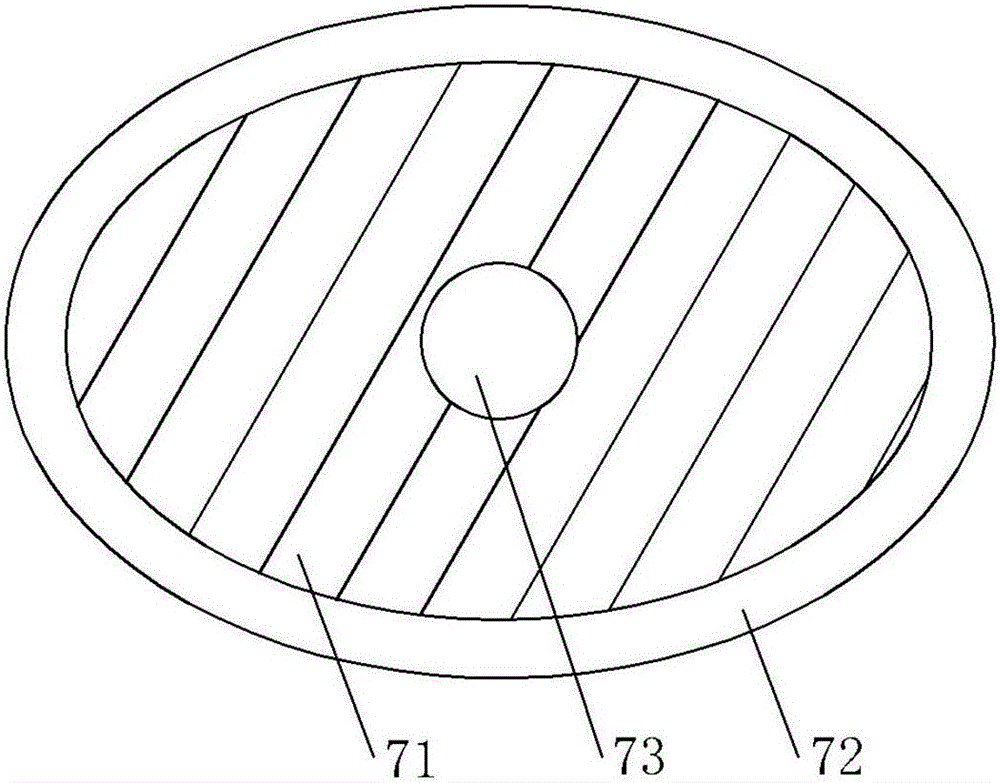

图2为本实用新型的防咬圈结构示意图。

具体实施方式

实施例：

如图1-2所示，一种儿科快速吸痰器，包括吸痰球头(1)、吸痰软管(2)、集液瓶(3)、导气管(4)及脚踩式气泵(5)；所述吸痰球头(1)与所述吸痰软管(2)连接，所述吸痰球头(1)上设有多个吸痰孔(6)；所述吸痰软管(2)上安装有防咬圈(7)，所述防咬圈(7)包括截面呈椭圆形的硬质塑料基体(71)及包覆在硬质塑料基体上的硅胶层(72)，所述硬质塑料基体(71)中部设有供所述吸痰软管(2)贯穿的通孔(73)；所述吸痰软管(2)、集液瓶(3)及导气管(4)通过三通接头(8)相接通；所述导气管(4)与所述三通接头(8)结合处还设有用于防止痰液进入导气管的滤网圈(9)；所述脚踩式气泵(5)上设有用于排气的排气单向阀(51)及用于抽气的抽气单向阀(52)；所述导气管(4)与所述抽气单向阀(52)连接。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
