一种气管插管防护装置的制作方法

本实用新型涉及医疗器械技术领域，特别涉及一种气管插管防护装置。

背景技术：

紧急气管插管技术已经成为心肺复苏及伴有呼吸功能障碍的急危重症患者抢救过程中的重要措施，气管插管术是急救工作中常用的重要抢救技术，是呼吸道管理中应用最广泛、最有效最快捷的手段之一，是医务人员必须熟练掌握的基本技能，对抢救患者生命、降低病死率起到至关重要的作用。

临床上，在做气管插管时，由于管体一般较细，管体口腔位置的一段也容易因为牙齿的咬合而出现管体弯折、变形，因此需要设计一种能够对气管插管进行保护的装置。现有的气管插管大多通过使用一次性牙垫来对气管插管进行保护，例如现有专利申请号为CN200420080787.9公开的一种医用气管插管牙齿防护垫，其由两只配套防护垫，即上牙防护垫和下牙防护垫组成，这种结构虽然能够起到对气管插管的保护作用，但是该方案中依然存在防护垫材质较软，固定效果较差，气管插管固定不当，有时会自行滑入患者肺部，危机患者生命安全，此外，半清醒状态的患者容易将牙垫顶出造成气管插管变形等缺陷，为此急需开发一种安全性高，使用方便，对气管插管起到安全保护作用的装置。

技术实现要素：

为了解决现有技术中的防护垫存在的上述缺陷，本实用新型提供了一种气管插管防护装置。

本实用新型具体技术方案如下：

本实用新型提供了一种气管插管防护装置，包括固定管和设置在所述固定管侧面的连接板，所述连接板上远离所述固定管的一侧径向开设弧形槽，所述弧形槽内穿接气管插管，所述固定管的直径大于所述气管插管的直径，所述弧形槽上位于所述口腔内一端设有用于夹紧所述气管插管的夹紧件。

进一步的，所述夹紧件包括2个上下对称设置在所述弧形槽端部的夹紧片，所述夹紧片外侧套有弹性套，所述弹性套用于将2个所述夹紧片收拢并夹紧所述气管插管，所述夹紧片呈瓦片形。

进一步的，所述固定管的外壁上开有用于牙齿咬合的齿槽。

进一步的，所述齿槽内设有牙垫，所述牙垫上设有防磨层。

进一步的，所述固定管上靠近所述齿槽的一端设有挡板。

优选的，所述弧形槽的弧度范围为180°-270°。

本实用新型的有益效果如下：本实用新型提供的气管插管防护装置能够有效固定气管插管，而且不会出现牙齿的咬合导致管体弯折、变形的情况发生，由于固定管的直径大于气管插管的直径，所以牙齿直接咬合在固定管上，不会咬合气管插管，此外，气管插管通过夹紧件固定在弧形槽内，气管插管不会轻易滑入患者肺部，使用较为安全，此外，安装方便，该防护装置能够多次使用，节省了经济成本。

附图说明

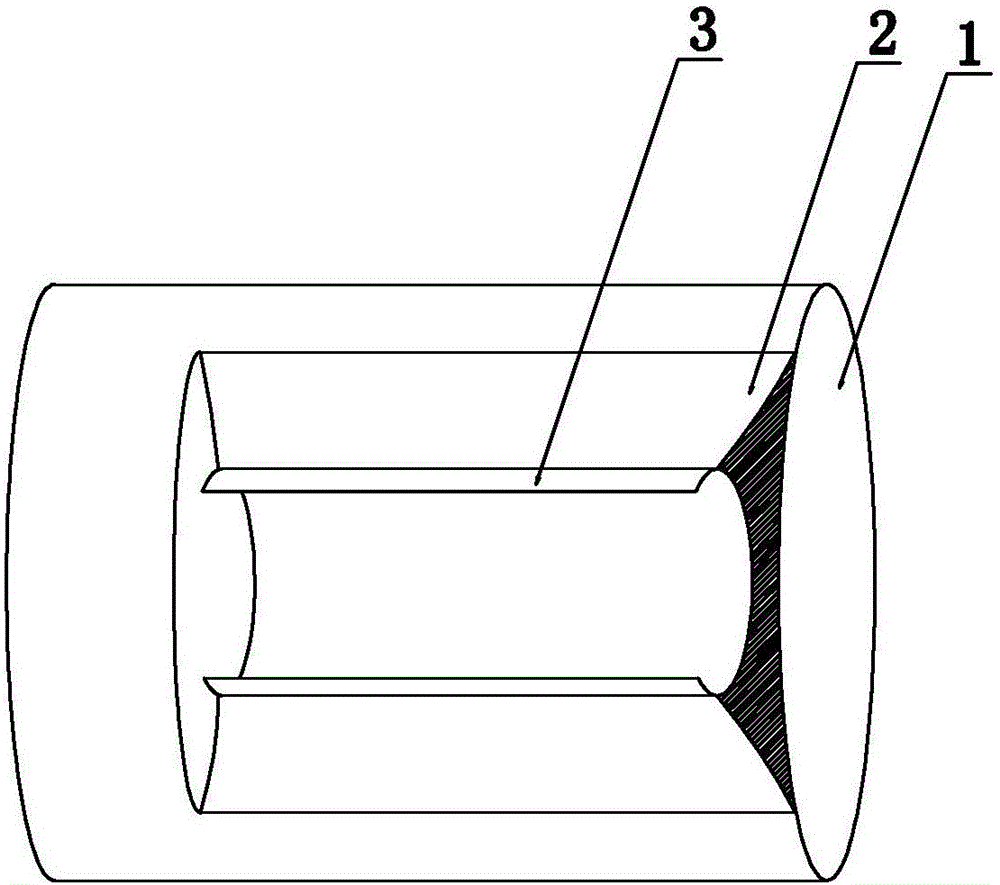

图1为实施例1所述的一种气管插管防护装置的右视图；

图2为实施例1所述的一种气管插管防护装置的主视图；

图3为实施例1所述的一种气管插管防护装置的使用状态图；

图4为实施例2所述的一种气管插管防护装置的主视图。

其中：1、固定管；2、连接板；3、弧形槽；4、气管插管；5、夹紧件；501、夹紧片；502、弹性套；6、齿槽；7、牙垫；8、挡板。

具体实施方式

下面结合附图和以下实施例对本实用新型作进一步详细说明。

实施例1

如图1或3所示，本实用新型实施例1提供了一种气管插管防护装置，包括固定管1和设置在所述固定管1侧面的连接板2，固定管1为硬质的PVC塑料材质，使用时进行消毒使用，重复使用时必须进行严格消毒。

如图2或3所示，所述连接板2上远离所述固定管1的一侧径向开设弧形槽3，弧形槽3朝外开设，连接板2也为塑料材质，略具有弹性，弧形槽3内穿接气管插管4，在使用时，弧形槽3边缘受到略小挤压后，气管插管4可以进入弧形槽3内，在挤压过程中由于挤压较小，所以不会损坏所述气管插管4，所述固定管1的直径大于所述气管插管4的直径，所述弧形槽3上位于所述口腔内一端设有用于夹紧所述气管插管4的夹紧件5。固定管1的直径大于气管插管4的直径，能够保证牙齿直接咬合在固定管1外壁上，不会咬合气管插管4，弧形槽3除了具有对气管插管4的保护作用外，还具有限位作用，当不适用夹紧件5时，固定管1通过弧形槽3在气管插管4上滑动，位置确定后使用夹紧件5将气管插管4与弧形槽3的位置固定，起到防止气管插管4滑脱的作用。

本实用新型提供的装置结构简单，经过严格消毒后，可以重复使用，安装方便，气管插管4直接卡入弧形槽3内，通过夹紧件5夹紧即可，使用方便，操作简单。

实施例2

如图4所示，本实用新型实施例2提供了一种气管插管防护装置，该实施例2在实施例1的基础上进一步限定了装置的结构，提高了多功能性。

需要说明的是，为了提高夹紧效果，本技术方案中限定了，所述夹紧件5包括2个上下对称设置在所述弧形槽3端部的夹紧片501，所述夹紧片501外侧套有弹性套502，所述弹性套502用于将2个所述夹紧片501收拢并夹紧所述气管插管4，所述夹紧片501呈瓦片形。夹紧片501均为瓦片形，且两个夹紧片501合围一个圆周面，通过弹性套502收拢后将气管插管4抱死固定，提高了固定稳定性，实用性强。

进一步需要解释的是，所述固定管1的外壁上开有用于牙齿咬合的齿槽6。通过在固定管1上开设齿槽6，能够给予牙齿一定的限位作用，防止固定管1来回摆动，提高了安全系数，为病人减少了痛苦。

为了防止病人在咬合的过程中，牙齿受到损伤，可以在齿槽6内放置牙垫7，牙垫7为市场上通用的普通牙垫7，所述齿槽6内设有牙垫7，所述牙垫7上设有防磨层。防磨层能够防止牙齿损伤，使用安全可靠。

为了防止固定管1在长时间咬合后，若病人在半清醒的状态下，很容易将固定管1顶出造成气管插管4变形等情况的发生，本技术方案中限定了所述固定管1上靠近所述齿槽6的一端设有挡板8。挡板8的设置能够防止固定管1被顶出。

本技术方案中优选的限定了，所述弧形槽3的弧度范围为180°-270°。在该弧度范围内，能够防止气管插管4不会从弧形槽3中滑出，限位更加稳定。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
