卧床病人方便器清洗干燥装置的制作方法

本实用新型涉及医疗器械技术领域，具体涉及一种卧床病人方便器清洗干燥装置。

背景技术：

方便器的内部一般设置有清洗干燥装置，现有的装置自动化程度较低，不能够调节水压、风速、风温等参数，装置内的清水桶也不能随时取下。

技术实现要素：

为了解决上述技术问题中的不足，本实用新型的目的在于：提供一种卧床病人方便器清洗干燥装置，结构新颖，使用方便。

本实用新型为解决其技术问题所采用的技术方案为：

所述卧床病人方便器清洗干燥装置，包括壳体，壳体的内部设有清洗干燥装置，壳体的上端设有操作面板，壳体通过管路连接着排便收集装置，清洗干燥装置包括第二壳体，第二壳体的上端设有旋盖，第二壳体的内部设有清水桶，第二壳体内侧的底部设有放置槽，放置槽的中部设有多个通孔，放置槽的两侧设有多个橡胶垫，第二壳体的侧壁上设有限位条以及彼此之间有一定间距的多条卡条，清水桶的侧壁上设有与卡条相适应的卡槽，清水桶的底部设有出水口，所述出水口与通孔相连通，通孔的下端连接着冲洗管路，清洗干燥装置还包括设置在机壳内部的干燥器和加压泵，加压泵与冲洗管路相连通，干燥器与烘干管路相连通。

进一步优选，排便收集装置包括排便座和硅胶套，排便座的外侧分别设有凸起和固定凹槽，排便座的内部设置排便槽，排便槽的内表面设有排便感应装置和多条沟槽，排便槽的前端设有前冲洗口，排便槽的后端设有排便口，排便口的上端设有后冲洗口，后冲洗口的上端设有多组出风口，出风口的上端设有风向调节板，排便座的后端设有多个连接口，所述连接口分别接有冲洗管路、烘干管路以及污物收集管路，污物收集管路的端口处设有电磁阀门。

进一步优选，操作面板上设有开关、水压调节按钮、风向调节按钮、清洗按钮和烘干按钮，可以调节清洗的水压、烘干的风向以及风速。

与现有技术相比，本实用新型具有以下有益效果：

本实用新型结构新颖，使用方便，自动化程度较高，可以对水压、风速、风温等参数进行调节，清水桶可以牢固的卡装在第二壳体的内部，也可以随时取下，加水方便，也便于清洗。

附图说明

图1本实用新型结构示意图；

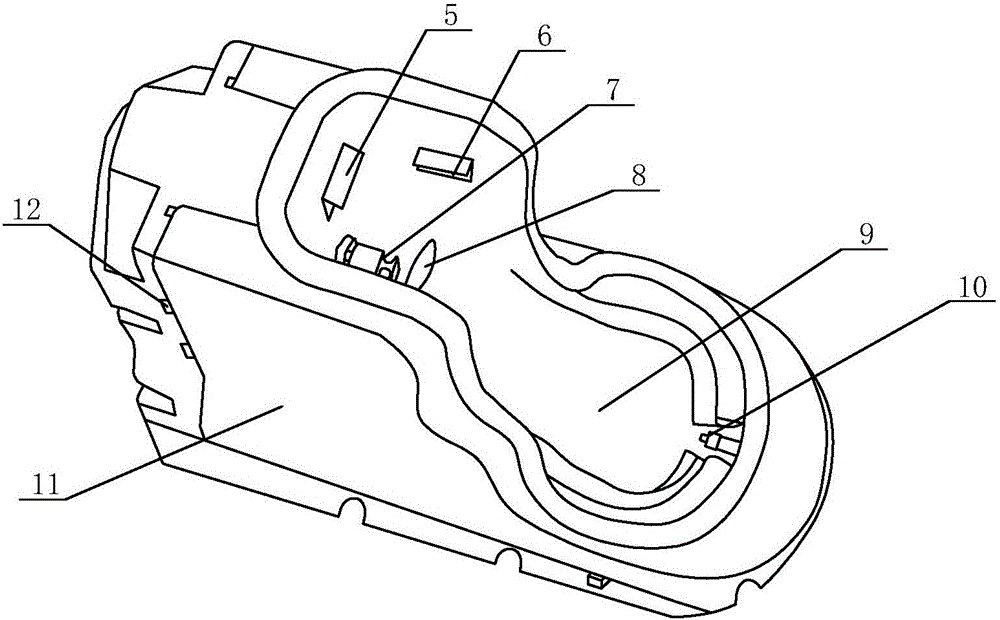

图2本实用新型排便座结构示意图；

图3本实用新型清洗干燥装置结构示意图；

图4本实用新型清水桶结构示意图。

图中：1、操作面板；2、壳体；3、管路；4、排便收集装置；5、风向调节板；6、出风口；7、后冲洗口；8、排便口；9、排便槽；10、前冲洗口；11、排便座；12、固定凹槽；13、第二壳体；14、卡条；15、橡胶垫；16、放置槽；17、限位条；18、通孔；19、卡槽；20、出水口。

具体实施方式

下面结合附图对本实用新型实施例做进一步描述：

实施例1

如图1-4所示，本实用新型所述卧床病人方便器清洗干燥装置，包括壳体2，壳体2的内部设有清洗干燥装置，壳体2的上端设有操作面板1，壳体2通过管路3连接着排便收集装置4，清洗干燥装置包括第二壳体13，第二壳体13的上端设有旋盖，第二壳体13的内部设有清水桶，第二壳体13内侧的底部设有放置槽16，放置槽16的中部设有多个通孔18，放置槽16的两侧设有多个橡胶垫15，第二壳体13的侧壁上设有限位条17以及彼此之间有一定间距的多条卡条14，清水桶的侧壁上设有与卡条14相适应的卡槽19，清水桶的底部设有出水口20，所述出水口20与通孔18相连通，通孔18的下端连接着冲洗管路，清洗干燥装置还包括设置在机壳内部的干燥器和加压泵，加压泵与冲洗管路相连通，干燥器与烘干管路相连通。

排便收集装置4包括排便座11和硅胶套，排便座11的外侧分别设有凸起和固定凹槽12，排便座11的内部设置排便槽9，排便槽9的内表面设有排便感应装置和多条沟槽，排便槽9的前端设有前冲洗口10，排便槽9的后端设有排便口8，排便口8的上端设有后冲洗口7，后冲洗口7的上端设有多组出风口6，出风口6的上端设有风向调节板5，排便座11的后端设有多个连接口，所述连接口分别接有冲洗管路、烘干管路以及污物收集管路，冲洗管路连接着前冲洗口10和后冲洗口7，烘干管路连接着出风口6，污物收集管路连接着排便口8，污物收集管路的端口处设有电磁阀门，电磁阀门受控制器的控制，清洗完污物后，会关闭，防止气味上窜；操作面板1上设有开关、水压调节按钮、风向调节按钮、清洗按钮和烘干按钮，可以调节清洗的水压、烘干的风向以及风速。
