可调速洗鼻器的制作方法

本实用新型涉及洗鼻器领域，特别是涉及一种可调速洗鼻器。

背景技术：

鼻子是人体的门户，在人体防卫疾病方面起着重要作用，但也是人体器官中较易发病的部位，特别是随着近年来空气污染的不断加剧，鼻炎患者不断增加，鼻腔冲洗是鼻科学疾病治疗的一种重要手段。

洗鼻器是一种用于清洗鼻腔的工具，是缓解各种鼻炎症状的最有效方法，且安全无副作用可长期使用。它通常借用一定压力将生理盐水送入鼻孔，流经鼻前庭(露在头部外面的部分)、鼻窦、鼻道绕经鼻咽部，或从一侧鼻孔排出，或从口部排出。通过以上路径，借助于生理盐水自身的杀菌作用及水流的冲击力，将鼻腔内已聚集的致病及污洉排出，从而使鼻腔恢复正常的生理环境，恢复鼻腔的自我排毒功能，达到保护鼻腔的目的。

一方面，通过手对瓶体的挤压，使瓶体内产生负压，瓶体内的洗鼻液在负压的作用下从瓶体流入喷头，但洗鼻液的流速不能调节，对重症患者，一般的流速，冲击力较小，清洗效果差，对一般患者，若流速过大，会产生呛水现象，不利于患者健康，第二方面，仅通过喷头喷出的洗鼻液对鼻腔进行冲洗，不能对鼻腔内的鼻毛、结痂物等进行处理，使得冲洗效果不佳。

技术实现要素：

为解决上述问题，本实用新型提供一种能对洗鼻液的流速进行调节、适用范围广、且能对鼻腔内的分泌物进行清理、清洗效果好的可调速洗鼻器。

本实用新型所采用的技术方案是：可调速洗鼻器，包括用于盛装洗鼻液的瓶体、螺接于瓶体的瓶口处的瓶盖、连接于瓶盖背离瓶体一端的洗鼻头；所述瓶体为可挤压的柔性瓶体，且瓶体上设有若干个用于放置手指的挤压部，所述挤压部之间的部位为不可挤压部，所述挤压部具有弹性，所述不可挤压部无弹性；所述洗鼻头包括穿过瓶盖伸入瓶体底部的导流管、连通于导流管输出端的喷头、均匀设置于喷头外壁的若干个毛刷、设置于若干个毛刷之间的出水孔、设置于导流管位于瓶体内一端的重锤，还包括设置于喷头与导流管连接处用以调节洗鼻液流速的流量调节阀。

对上述技术方案的进一步改进为，所述流量调节阀包括内设阀腔的阀体、位于阀体上端的进液端、位于阀体下端的出液端、位于阀体中间的调节孔，所述调节孔处可拆卸的螺接有一调节螺钉，所述调节螺钉与阀体、进液端、出液端之间形成液体通道，所述调节螺钉包括依次连接的把手部、螺纹部和导向部，所述调节孔从内到外依次分为与导向部匹配的导向孔和与螺纹部匹配的螺纹孔，且所述导向孔靠近螺纹孔的一端向内凸起形成两个相对设置的凸台，两个所述凸台之间的距离小于调节螺钉导向部的直径。

对上述技术方案的进一步改进为，所述洗鼻头还包括一盖设于喷头外部的防尘盖，防尘盖可拆卸的卡设于喷头外部。

对上述技术方案的进一步改进为，所述瓶体的瓶口为大口径瓶口。

对上述技术方案的进一步改进为，所述瓶体为透明色，且瓶体侧壁设置有刻度。

本实用新型的有益效果为：

1、一方面，本实用新型的瓶体设有挤压部，且挤压部具有弹性，当作用于挤压部的力较大时，挤压部形变力度大，使得输入洗鼻头的洗鼻液流速大，当作用于挤压部的力较小时，挤压部形变力度小，使得输入洗鼻头的洗鼻液流速小，从而实现喷射入鼻腔的洗鼻液的流速调节；第二方面，洗鼻头的喷头外壁均匀设置有若干个毛刷，毛刷之间设有出水孔，工作时，通过毛刷对鼻腔内的分泌物进行清理，将分泌物打散开来，再通过出水孔喷出洗鼻液，以对分泌物进行清洗，清洗效果好；第三方面，喷头与导流管连接处用以调节洗鼻液流速的流量调节阀，除通过瓶体形变大小来调节流速之外，还设有流量调节阀来调节流速，对流速进行微调，调速效果更好，使得本实用新型适用范围更广。

2、流量调节阀包括内设阀腔的阀体、位于阀体上端的进液端、位于阀体下端的出液端、位于阀体中间的调节孔，所述调节孔处可拆卸的螺接有一调节螺钉，所述调节螺钉与阀体、进液端、出液端之间形成液体通道，所述调节螺钉包括依次连接的把手部、螺纹部和导向部，所述调节孔从内到外依次分为与导向部匹配的导向孔和与螺纹部匹配的螺纹孔，且所述导向孔靠近螺纹孔的一端向内凸起形成两个相对设置的凸台，两个所述凸台之间的距离小于调节螺钉导向部的直径。一方面，流量调节阀采用三通阀结构，洗鼻液从进液端流入，从出液端流出，通过调节螺钉伸入调节孔的长短来调节液体通道的大小，从而实现三通阀的液体流量调节，结构简单、使用方便、流量调节精度高；第二方面，进液端、出液端相对设置，调节孔在液体流向方向上位于二者中间，使得液体通道结构对称，液体能稳定均匀流出。

3、洗鼻头还包括一盖设于喷头外部的防尘盖，防尘盖可拆卸的卡设于喷头外部，当不用时，通过防尘盖将防尘盖住，防止环境中的污染物污染喷头，安全卫生，清洗效果好。

4、瓶体为透明色，且瓶体侧壁设置有刻度，便于配药，和观察瓶体内的药液使用情况，进一步增加了本实用新型使用的便利性。

5、瓶体的瓶口为大口径瓶口，便于配药和清洗，进一步增加了本实用新型使用的便利性。

附图说明

图1为本实用新型的结构示意图；

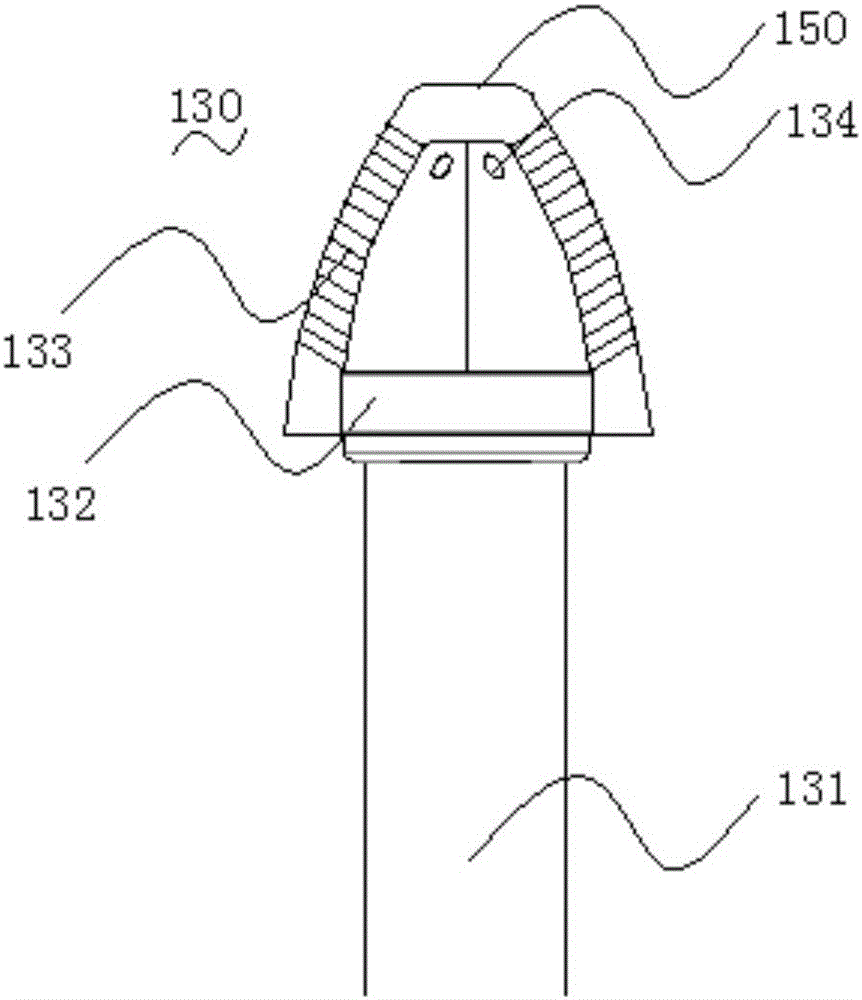

图2为本实用新型的洗鼻头的主视图；

图3为本实用新型的洗鼻头的俯视图；

图4为本实用新型的流量调节阀的结构示意图；

图5为本实用新型的流量调节阀的分解图。

具体实施方式

下面将结合附图对本实用新型作进一步的说明。

如图1所示，为本实用新型的结构示意图。

可调速洗鼻器100，包括用于盛装洗鼻液的瓶体110、螺接于瓶体110的瓶口处的瓶盖120、连接于瓶盖120背离瓶体110一端的洗鼻头130。所述瓶体110为可挤压的柔性瓶体110，且瓶体110上设有若干个用于放置手指的挤压部111，所述挤压部111之间的部位为不可挤压部112，所述挤压部111具有弹性，所述不可挤压部112无弹性。

如图2和图3所示，分别为本实用新型的洗鼻头的主视图和俯视图。

所述洗鼻头130包括穿过瓶盖120伸入瓶体110底部的导流管131、连通于导流管131输出端的喷头132、均匀设置于喷头132外壁的若干个毛刷133、设置于若干个毛刷133之间的出水孔134、设置于导流管131位于瓶体110内一端的重锤135，还包括设置于喷头132与导流管131连接处用以调节洗鼻液流速的流量调节阀140，重锤135起到防止导流管131脱离瓶体131底部的作用，从而使得瓶体131内的洗鼻液能充分利用。

如图4和图5所示，分别为本实用新型的流量调节阀的结构示意图和分解图。

流量调节阀140包括内设阀腔的阀体141、位于阀体141上端的进液端142、位于阀体141下端的出液端143、位于阀体141中间的调节孔144，所述调节孔144处可拆卸的螺接有一调节螺钉145，所述调节螺钉145与阀体141、进液端142、出液端143之间形成液体通道，所述调节螺钉145包括依次连接的把手部145a、螺纹部145b和导向部145c，所述调节孔144从内到外依次分为与导向部145c匹配的导向孔144a和与螺纹部145b匹配的螺纹孔144b，且所述导向孔144a靠近螺纹孔144b的一端向内凸起形成两个相对设置的凸台144c，两个所述凸台144c之间的距离小于调节螺钉145导向部145c的直径。一方面，流量调节阀140采用三通阀结构，洗鼻液从进液端142流入，从出液端143流出，通过调节螺钉145伸入调节孔144的长短来调节液体通道的大小，从而实现三通阀的液体流量调节，结构简单、使用方便、流量调节精度高；第二方面，进液端142、出液端143相对设置，调节孔144在液体流向方向上位于二者中间，使得液体通道结构对称，液体能稳定均匀流出。

洗鼻头130还包括一盖设于喷头132外部的防尘盖150，防尘盖150可拆卸的卡设于喷头132外部，当不用时，通过防尘盖150将喷头132盖住，防止环境中的污染物污染喷头132，安全卫生，清洗效果好。

瓶体110为透明色，且瓶体110侧壁设置有刻度113，便于配药，和观察瓶体110内的药液使用情况，进一步增加了本实用新型使用的便利性。

瓶体110的瓶口为大口径瓶口，便于配药和清洗，进一步增加了本实用新型使用的便利性。

一方面，本实用新型的瓶体110设有挤压部111，且挤压部111具有弹性，当作用于挤压部111的力较大时，挤压部111形变力度大，使得输入洗鼻头130的洗鼻液流速大，当作用于挤压部111的力较小时，挤压部111形变力度小，使得输入洗鼻头130的洗鼻液流速小，从而实现喷射入鼻腔的洗鼻液的流速调节；第二方面，洗鼻头130的喷头132外壁均匀设置有若干个毛刷133，毛刷133之间设有出水孔134，工作时，通过毛刷133对鼻腔内的分泌物进行清理，将分泌物打散开来，再通过出水孔134喷出洗鼻液，以对分泌物进行清洗，清洗效果好；第三方面，喷头132与导流管131连接处用以调节洗鼻液流速的流量调节阀140，除通过瓶体110形变大小来调节流速之外，还设有流量调节阀140来调节流速，对流速进行微调，调速效果更好，使得本实用新型适用范围更广。

本实用新型的工作原理为：

配置好洗鼻液，打开瓶盖120，将洗鼻液通过瓶口倒入瓶体110内，然后拧上瓶盖120，将洗鼻头130放置于鼻腔内部；然后挤压瓶体110的挤压部111，将瓶体110内部的空气通过瓶体110上的气孔排出，使得瓶体110内部气压增大，大于洗鼻头130内部的气压，在气压的作用下，瓶体110内的洗鼻液经导流管131进入流量调节阀140，洗鼻液先通过进液端142流入调节孔144，再通过出液端143排出至喷头132，通过喷头132上的出水口喷出至鼻腔中，患者旋转喷头132，使得毛刷133对鼻腔内的分泌物进行清理，将分泌物打散，然后通过经喷头132喷射出的洗鼻液对鼻腔进行清洗。在此过程中，若需增大流速，则用较大的力来挤压挤压部111，使得瓶体110形变较大，然后，再通过旋转调节螺钉145来进行微调，具体为，将调节螺钉145旋出，以增加液体通道的体积，从而增大液体流量；在此过程中，若需减小流速，则用较小的力来挤压挤压部111，使得瓶体110形变较小，然后，再通过旋转调节螺钉145来进行微调，具体为，将调节螺钉145旋入，以减小液体通道的体积，从而减小液体流量。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
