一种自旋式清鼻器的制作方法

本实用新型涉及管状物内壁清洗领域，特别是涉及一种自旋式清鼻器。

技术背景

人类进入现代文明阶段，虽然在自我卫生方面已经养成了刷牙、洗手等诸多良好习惯，但鼻腔卫生始终是人们日常生活中一个被遗忘的角落，除了病变之后不得不清晰治疗之外。鼻腔是人们呼吸的主要通道，也是粉尘、PM2.5、有毒气体、空气病毒进入体内的第一道防线，所以，从某种意义上而言，鼻腔成了人体中最“脏”的器官。当前，因气候变化和环境污染，感冒、鼻炎、肺炎、鼻癌等病症频发多发，所以做好鼻腔日常清洗保健，建牢人体健康第一道防线刻不容缓。目前市场上的一些洗鼻器，或价格昂贵、或操作不便、或效果不好，致使鼻腔清洗无法成为人们日常清洁卫生的好习惯。

技术实现要素：

本实用新型的目的在于提供一种结构简单、操作简便、价廉物美的大众可日常使用的自旋式清鼻器。

本实用新型包括：清洗喷头、滚针轴承、万向管、洗剂容器、容器盖、固定螺帽和封水胶头。根据鼻腔结构，喷头顶端开有向上喷口，侧壁开有角形喷口槽，喷口槽一边开有水平喷口，另一边开有与水平喷口对应的凹喷面或凸喷面。洗剂容器为乳胶材质，用手挤压洗剂容器时，清洗剂(下简称为水)通过万向管进入喷头，并通过喷口向外喷洒，形成形状各不相同的水体。水平喷口喷出的水柱因受到喷口槽另一边凹喷面和凸喷面的阻挡，形成扇形喷洒水体。因喷头上所有水平喷口均位于喷口槽的同一边，挤压洗剂容器时，喷出的水柱同时、同向(同一旋转方向)作用于喷口槽另一边的凹喷面和凸喷面，由于喷头通过滚针轴承和万向管连接，在水柱合力的作用下，喷头实现快速旋转。在旋转喷头的带动下，形状、压力、方向略有不同的移动水体实现对鼻腔全方位不留死角地清洗。喷头、轴承和万向管的有序连接，确保任何角度的需要都可以满足。

本实用新型所涉及的自旋式清鼻器，是一种小型管状物内壁清洗器，可以与各种清洗剂搭配使用。该清鼻器喷口根据鼻腔结构设计，所喷洗剂的力度、方向和清洗面与鼻腔鼻庭、各鼻甲、各鼻道分别相适宜，利用液体喷洒冲洗各部位，既达到了分部位清洗目的，又避免固体擦拭伤害鼻腔黏膜组织，同时解决了大水满贯鼻腔、容易交叉感染的问题。

附图说明

图1为本实用新型主视结构示意图

图2为各部件分解示意图

图3为喷头放大图

图4为喷头横截面图

图5为喷头管壁水道图

图6为喷头喷水效果图

图1所示：1-1为喷头，1-2为封水胶头，1-3为滚针轴承，1-4为万向管，1-5为固定螺帽，1-6为洗剂容器盖，1-7为洗剂容器。

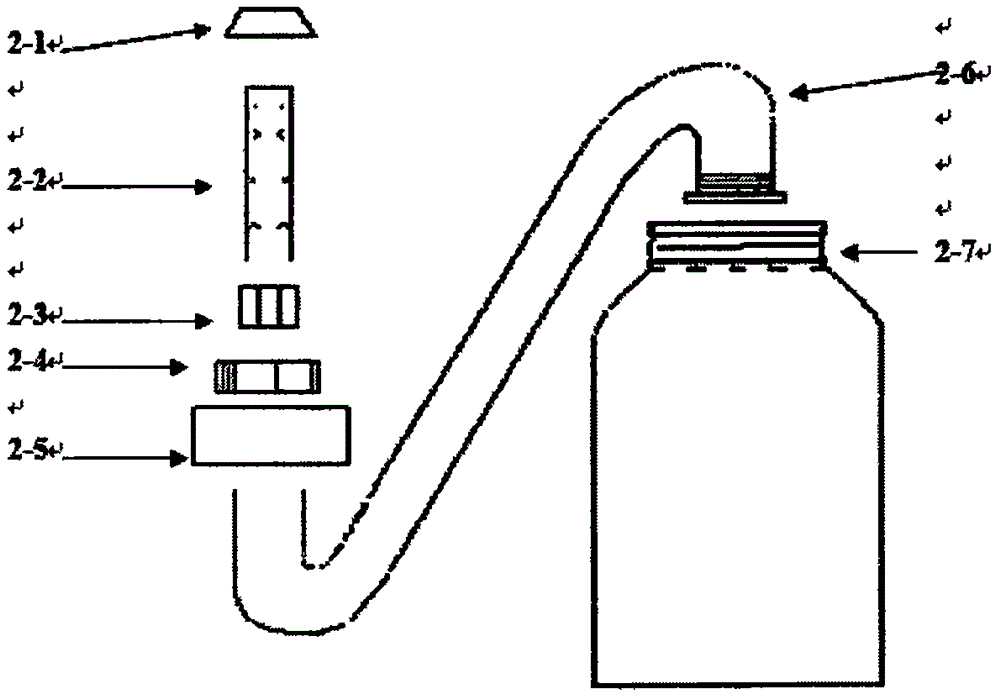

图2所示：2-1为封水胶头，2-2为喷头，2-3为滚针轴承，2-4为固定螺帽，2-5为洗剂容器盖，2-6为万向管，2-7为洗剂容器。

图3所示：3-1、2为向上喷口，3-3、4为喷口槽，3-5、7为凸喷面，3-6、8为凹喷面，3-9、10、11、12为水平喷口。

图4所示：4-1、2、3为喷口槽。

图5所示：5-1、2、3为上喷口水道，5-4、5、6、7为水平喷口水道。

图6所示：6-1为上喷水体，6-2、4为凸喷面扇形喷洒水体(向右)，6-3、5为凹喷面扇形喷洒水体(向左)。

具体实施方式

参照附图2 将洗剂容器盖2-5套在万向管2-6上，并滑动到容器口旋转，与洗剂容器2-7连接；将固定螺帽2-4套在万向管2-6上，并滑动到容器口旋转，使万向管与洗剂容器连接；将滚针轴承2-3插入万向管2-6，使轴承外缘与万向管内壁连接；将喷头2-2插入滚针轴承2-3，使轴承内缘与喷头外壁连接；将封水胶头2-1套在喷头与轴承的连接处。

附加说明

本实用新型不局限于上述具体实施方式，本领域的普通技术人员从上述构思出发不经创造性劳动所作的种种变换均落在本实用新型的保护范围之内。
