一种可自行固定的静脉留置针的制作方法

本实用新型涉及医疗器械领域，具体是一种可自行固定的静脉留置针。

背景技术：

静脉留置针是护理工作中的常用医疗器械，现有的静脉留置针中，一般包括：针体部、延长软管及输液三通，现有的静脉留置针固定方式大多采用敷贴和胶布组合固定，具有以下缺点：

首先，胶布固定，由于受力面积小，会造成输液三通和输液软管对局部皮肤组织的压迫，使患者感到不适，严重者造成皮肤损伤，同时对于毛发繁密、易出汗、对胶布过敏者不适用，胶布在沾水、出汗或者活动等情况下还会出现脱落的情况，给患者的日常生活带来不便。

其次，目前静脉留置针的基本信息(穿刺日期、时间，穿刺者姓名)是穿刺者完成操作后，记录清楚，贴在针体部的隔离塞处，容易造成信息模糊或者丢失，给留置针的维护带来不便。

再有，输液时为了防止输液软管不小心拔出，经常会对输液软管进行弯曲后固定，过多的用胶布固定会产生刺激，引起不适，活动幅度较大时会出现回血，对于婴幼儿，用胶布固定时间长了会引起皮疹等症状。

技术实现要素：

本实用新型的目的在于提供一种可自行固定的静脉留置针，它通过穿戴式的固定方式，取代现有技术使用胶布、敷贴直接对皮肤进行粘贴的固定操作，固定持久有效，且避免对皮肤造成不良刺激，输液三通固定时高于穿刺部位，避免了活动幅度较大时出现回血的危险，增大了患者的活动范围。此外，还能同时对输液三通和输液软管同时进行固定，使护理更加方便，特别为婴幼儿头皮针的护理提供方便。

本实用新型为实现上述目的，通过以下技术方案实现：

一种可自行固定的静脉留置针，包括针体部、延长软管、输液三通、输液软管，还包括输液腕带，所述输液腕带表面设有三通卡槽和软管卡槽，所述输液腕带两端可拆卸连接，所述输液三通上设有凸起，所述凸起与三通卡槽卡接，所述输液软管与软管卡槽卡接。

所述三通卡槽与输液腕带为一体结构，所述软管卡槽与输液腕带为一体结构。

所述输液腕带表面设有便签。

所述输液腕带一端设有球扣，所述输液腕带另一端设有与球扣相对应的球槽，所述球槽为4至5个。

所述输液腕带两端分别设有相配合使用的魔术贴。

所述输液腕带靠近皮肤一侧设有亲肤层，所述输液腕带远离皮肤一侧设有塑料弹片。

对比现有技术，本实用新型的有益效果在于：

1、本装置的所述三通卡槽能够与凸起相配合，将输液三通固定在输液腕带上，输液腕带固定在手腕上，这种穿戴式固定方式解决了使用胶布固定时输液三通和输液软管对局部皮肤组织的压迫，也适用于毛发繁密、易出汗、胶布过敏者，输液三通固定时高于穿刺部位，避免了活动幅度较大时出现回血的危险，大大增加了患者的活动幅度，同时所述软管卡槽能够与输液软管相配合，将输液软管固定在输液腕带上，避免了胶布固定带来的不适，对于婴幼儿，解决了胶布固定时间过长给婴幼儿皮肤造成伤害等问题。

2、输液腕带、三通卡槽、软管卡槽设计为一体结构，使输液腕带能一次性加工完成，避免了其他连接方式带来的不便。

3、输液腕带表面设有便签，可用来填写穿刺日期、穿刺时间、穿刺者等信息。

4、输液腕带一端设有球扣，另一端设有与球扣相对应的球槽，可以使输液腕带两端固定，球槽个数为4至5个，用来适应不同人手腕的粗细，还可以调节输液腕带的松紧。

5、输液腕带两端分别设有相配合使用的魔术贴，所述输液腕带一端设有抓刺，所述输液腕带另一端设有抓毛，通过抓刺与抓毛粘结，使输液腕带两端固定，适应不同人手腕的粗细以及调节输液腕带的松紧。

6、输液腕带靠近皮肤一侧设有亲肤层，所述输液腕带远离皮肤一侧设有塑料弹片，避免了用胶布固定，输液三通和输液软管对局部皮肤组织压迫，导致患者感到不适。

附图说明

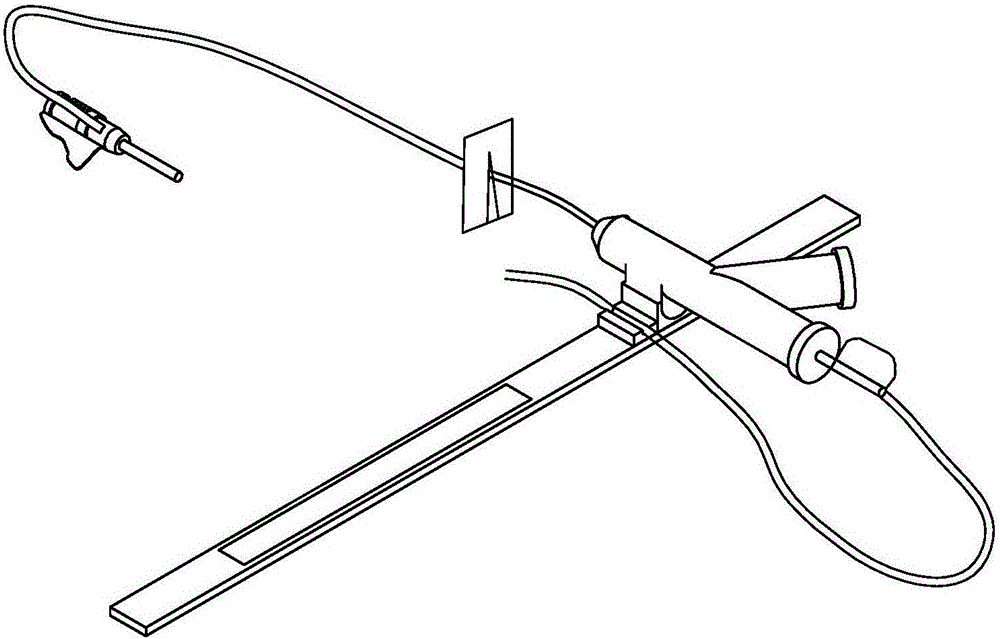

附图1是本发明实施一的结构示意图。

附图2是本发明实施例二的结构示意图。

附图3是输液腕带实施例一的结构示意图。

附图4是输液腕带实施例二的结构示意图。

附图5是针体部的结构示意图。

附图6是本发明实施例二的使用状态图。

附图中所示标号：

1、输液三通；2、输液软管；3、针体部；4、延长软管；5、输液腕带；6、三通卡槽；7、软管卡槽；8、凸起；9、便签；10、球扣；11、球槽；12、魔术贴；13、止流夹；14、肝素帽；15、胶管；16、抓刺；17、抓毛。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所限定的范围。

本实用新型所述是一种可自行固定的静脉留置针，主体结构包括针体部3、延长软管4、输液三通1、输液软管2，还包括输液腕带5，所述输液腕带5表面设有三通卡槽6和软管卡槽7，所述输液腕带5两端可拆卸连接，用来调节输液腕带5的开闭或松紧，所述输液三通1上设有凸起8，所述凸起8与三通卡槽6卡接，用来固定输液三通1，输液三通1固定时高于穿刺部位，避免了活动幅度较大时出现回血的危险，所述输液软管2与软管卡槽7卡接，将输液软管2固定在输液腕带5上，避免了胶布固定带来的不适，对于婴幼儿，解决了胶布固定时间过长给婴幼儿娇嫩皮肤造成伤害等问题。

作为优化，所述三通卡槽6与输液腕带5为一体结构，所述软管卡槽7与输液腕带5为一体结构。

作为优化，所述输液腕带5表面设有便签9。

作为优化，所述输液腕带5一端设有球扣10，所述输液腕带5另一端设有与球扣10相对应的球槽11，所述球槽11为4至5个。

作为优化，所述输液腕带5两端分别设有相配合使用的魔术贴12。

作为优化，所述输液腕带5靠近皮肤一侧设有亲肤层，所述输液腕带5远离皮肤一侧设有塑料弹片。

实施例1：

本实用新型所述是一种可自行固定的静脉留置针，主体结构包括针体部3、延长软管4、输液三通1、输液软管2，所述输液三通1的顶端设有肝素帽14，所述输液三通1表面设有凸起8，所述输液三通1的末端与输液软管2连接，所述针体部3的Y型接口处设有胶管15，所述胶管15与输液软管2的另一端连接，所述可自行固定的静脉留置针还包括输液腕带5，所述输液腕带5表面设有软管卡槽7与三通卡槽6，所述软管卡槽7与三通卡槽6是分开的，所述软管卡槽7与输液软管2卡接在一起，所述三通卡槽6与凸起8卡接在一起，所述输液软管2通过软管卡槽7在输液腕带5上固定，所述输液三通1通过三通卡槽6在输液腕带5上固定，所述输液三通11固定时高于穿刺部位，避免了活动幅度较大时出现回血的危险，所述输液腕带5表面设有便签9，可用来填写穿刺日期、穿刺时间、穿刺者等信息，所述输液腕带5一端设有球扣10，所述球扣10与输液腕带5为一体结构，所述输液腕带5另一端设有5个与球扣10相对应的球槽11，输液时，将所述球扣10与球槽11扣接，使输液腕带5套在手腕处，所述输液腕带5靠近皮肤一侧设有亲肤层，所述输液腕带5远离皮肤一侧设有塑料弹片，避免了用胶布固定，输液三通1和输液软管2对局部皮肤组织压迫，导致患者感到不适。所述延长软管4上设有止流夹13，所述止流夹13套接在延长软管4上，输液完毕时，能够阻止液体的流入。

实施例2：

本实用新型所述是一种可自行固定的静脉留置针，主体结构包括针体部3、延长软管4、输液三通1、输液软管2，所述输液三通1的顶端设有肝素帽14，所述输液三通1表面设有凸起8，所述输液三通1的末端与输液软管2连接，所述针体部3的Y型接口处设有胶管15，所述胶管15与输液软管2的另一端连接，所述可自行固定的静脉留置针还包括输液腕带5，所述输液腕带5表面设有软管卡槽7与三通卡槽6，所述软管卡槽7与三通卡槽6是并排在输液腕带5外表面的一体结构，所述软管卡槽7与输液软管2卡接在一起，所述三通卡槽6与凸起8卡接在一起，所述输液软管2通过软管卡槽7在输液腕带5上固定，所述输液三通1固定时高于穿刺部位，避免了活动幅度较大时出现回血的危险，所述输液三通1通过三通卡槽6在输液腕带5上固定，所述输液腕带5表面设有便签9，可用来填写穿刺日期、穿刺时间、穿刺者等信息，所述输液腕带5两端设有魔术贴12，所述输液腕带5一端设有抓刺16，所述输液腕带5另一端设有抓毛17，输液时，将所述抓刺16与抓毛17粘结，使输液腕带5套在手腕处，所述输液腕带5靠近皮肤一侧设有亲肤层，所述输液腕带5远离皮肤一侧设有塑料弹片，避免了用胶布固定，输液三通1和输液软管2对局部皮肤组织压迫，导致患者感到不适。所述延长软管4上设有止流夹13，所述止流夹13套接在延长软管4上，当输液完毕时，能够阻止液体的流入。
