喂食泵用防自由流动装置的制作方法

本实用新型涉及向病患提供营养和药物的喂食装置。

背景技术：

喂食泵用于当病患由于各种原因不能进食时向病患提供营养和食物。喂食泵主要包括壳体、输液管组件、泵机构等。输液管组件包括滴斗，滴斗与存储容器相连，并固定在壳体上的定位凹槽中。连接至滴斗的输液管组件的输液导管穿过泵机构的给液轮并由静脉插入患者体内。给液轮上的辊子可向输液导管施加压力，从而调节液体从存储容器输送给患者的量和速度。给液轮可由泵机构的电机驱动转动，给液轮上的辊子的数量通常为三根。

在现有的喂食泵中，给液轮与患者之间的管道通常是固定在壳体上的定位凹槽中，但是这种固定方式不太牢靠，在输液过程中给液轮与患者之间的管道从定位凹槽中滑脱的事件时有发生。当给液轮与患者之间的管道滑脱时，常常会发生液体自由流动的情形。此时，进入患者体内的液体只受重力控制，会导致大量的液体在较短的时间内被输入到患者体内，从而诱发医疗事故，甚至导致患者的死亡。

技术实现要素：

本实用新型所要解决的技术问题在于提供一种喂食泵用防自由流动装置，其能保证喂食泵的给液轮与患者之间的输液导管在喂食时被牢固地固定在喂食泵的壳体上。

为解决上述技术问题，本实用新型采取的技术方案是：

喂食泵用防自由流动装置，包括开关阀以及锁定机构；开关阀包括进液接头和出液接头；进液接头与来自喂食泵给液轮的输液导管连接；锁定机构用于在开关阀处于导通状态时将开关阀锁定在喂食泵的壳体上，并在开关阀处于关断状态时可解除对开关阀的锁定，以使得该开关阀能够从喂食泵的壳体上取下。

采用上述技术方案后，本实用新型至少具有以下优点：

1、本实用新型的锁定机构使得开关阀只有在处于关断状态时才能够从喂食泵的壳体上取下，而在开关阀处于导通状态时则将开关阀锁定在喂食泵的壳体上，使得与开关阀的进液接头相连的给液轮与患者之间的输液导管在喂食时也被牢固地固定在喂食泵的壳体上，从而能够防止出现液体自由流动的现象；

2、在优选的实施例中，锁定机构能够与开关阀联动，还能够通过控制器实现对锁定机构的自动控制，使操作更加方便；

3、在优选的实施例中，锁定机构仅由限位转子和止挡盖组成，制造成本低。

附图说明

图1示出了根据本实用新型一实施例的喂食泵用防自由流动装置的装配示意图。

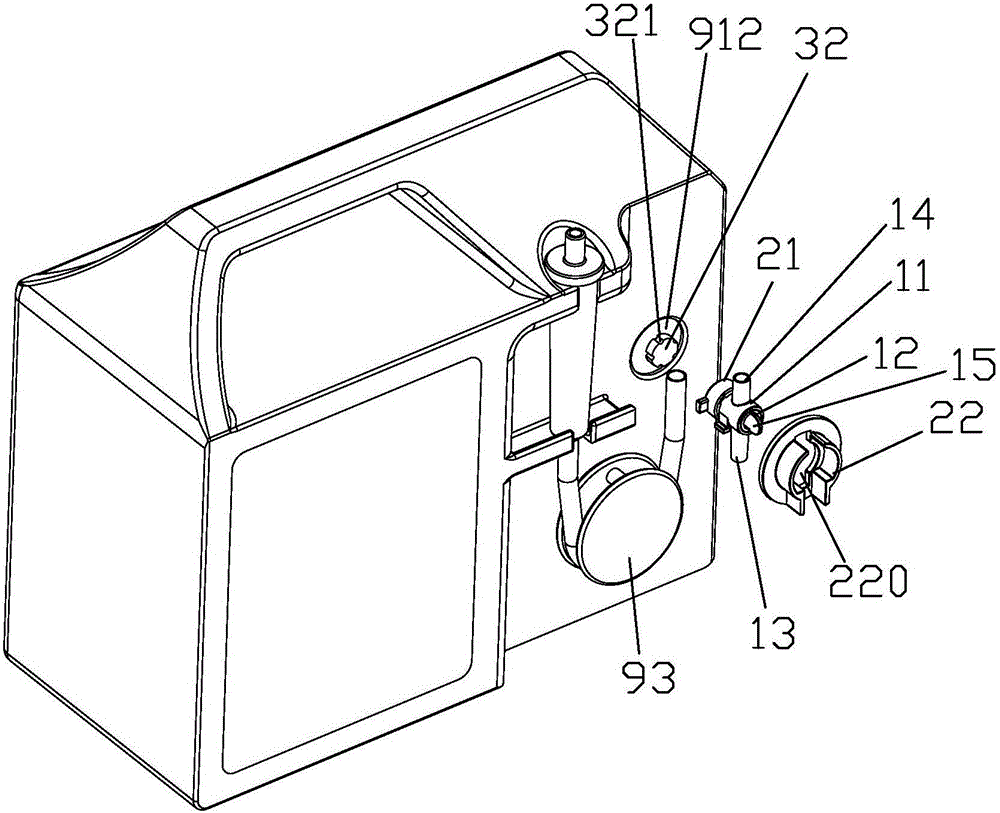

图2示出了根据本实用新型一实施例的喂食泵用防自由流动装置的爆炸示意图。

图3示出了根据本实用新型一实施例的喂食泵用防自由流动装置的示意图，其中，阀盖被取下，限位转子处于限位位置。

图4示出了根据本实用新型一实施例的喂食泵用防自由流动装置的示意图，其中，阀盖被取下，限位转子处于解锁位置。

图5示出了根据本实用新型一实施例的阀盖的结构示意图。

图6示出了根据本实用新型一实施例的喂食泵用防自由流动装置的驱动机构的原理框图。

具体实施方式

下面结合附图和具体实施例对本实用新型进行详细说明。

请参阅图1至图4。图1至图4中示出了喂食泵的壳体91、滴斗92、给液轮93和输液导管94。滴斗92与存储容器相连，并固定在壳体91上的定位凹槽911中。连接至滴斗的输液导管穿过给液轮93，给液轮93上的辊子931可向输液导管94施加压力，从而调节液体从存储容器输送给患者的量和速度。

根据本实用新型一实施例的喂食泵用防自由流动装置包括开关阀1以及锁定机构。

开关阀1包括阀壳11、阀芯12、进液接头13和出液接头14。进液接头13和出液接头14设置在阀壳11上。进液接头13与来自喂食泵给液轮93的输液导管94连接；出液接头14可通过输液导管连至患者的静脉。本实施例中，进液接头13和出液接头14均沿竖直方向延伸，且进液接头13的中心轴线与出液接头14的中心轴线位于同一条直线上，进液接头13位于出液接头14的下方。阀壳11具有阀腔；阀芯12可转动地设置在阀腔内，阀芯12设有液体通道。在开关阀1处于导通状态时，阀壳的进液接头13通过阀芯的液体通道与阀壳的出液接头14形成连通；在开关阀1处于关断状态时，阀芯12的液体通道与阀壳的进液接头13断开。

锁定机构用于在开关阀1处于导通状态时将开关阀1锁定在喂食泵的壳体91上，并在开关阀1处于关断状态时可解除对开关阀1的锁定，以使得该开关阀能够从喂食泵的壳体91上取下。在本实施例中，锁定机构包括限位转子21和止挡盖22。限位转子21与阀芯12的一端相连，并可与阀芯12一起转动。阀芯12的另一端设有手柄15。止挡盖22可通过粘接、螺钉连接等方式固定在喂食泵的壳体91上，止挡盖22设有中心通孔220。

限位转子21具有限位位置和解锁位置。如图3所示，在限位转子21转动到限位位置时，开关阀1处于导通状态，且限位转子21受到止挡盖22的止挡，从而将开关阀1锁定在喂食泵的壳体91上。如图4所示，在限位转子21转动到解锁位置时，开关阀处于关断状态，限位转子21可以穿过止挡盖的中心通孔220，从而使得开关阀1能够从喂食泵的壳体91上取下。本实用新型的锁定机构使得开关阀只有在处于关断状态时才能够从喂食泵的壳体上取下，而在开关阀处于导通状态时则将开关阀锁定在喂食泵的壳体上，使得与开关阀的进液接头相连的给液轮与患者之间的输液导管在喂食时也被牢固地固定在喂食泵的壳体上，从而能够防止出现液体自由流动的现象。

限位转子21包括转子本体211以及至少一个自转子本体的周壁径向向外延伸的干涉臂212。在图中所示的实施例中，干涉臂212的数量为两个，该两个干涉臂212互为180°。转子本体211与阀芯12的一端连接。

请结合图5所示。止挡盖22包括底座221和限位墙222，限位墙222的一端与底座221远离限位转子21一侧的表面相连。止挡盖的中心通孔220设置在底座221上。在限位转子21处于限位位置时，干涉臂212与底座221干涉，使得开关阀1无法从喂食泵的壳体91上取下。在图中的示例中，止挡盖的中心通孔220的形状与限位转子转动到解锁位置时的形状相吻合，以使得限位转子转动到解锁位置时，干涉臂212与底座221不再干涉，限位转子21可以穿过止挡盖的中心通孔220。

限位墙222围绕阀壳11，阀壳11支承于止挡盖22上。限位墙222设有供进液接头13穿过的第一缺口223和供出液接头14穿过的第二缺口224，限位墙222的内壁上设有用于支承阀壳11的支承部。其中，阀壳11的外壁两侧分别设有向外延伸的支撑臂113；支承部为一对台阶226。阀壳11的外壁两侧的支撑臂113分别支承在一对台阶226上。

优选地，喂食泵用防自由流动装置包括用于驱动限位转子21转动的驱动机构。如图6所示，驱动机构包括控制器31、转轮32、转轮驱动电机33和电机驱动电路34。控制器31、转轮驱动电机33和电机驱动电路34设置在喂食泵的壳体91内，转轮32设置在喂食泵的壳体91外。控制器31的输出端与电机驱动电路34的输入端电连接，电机驱动电路34的输出端与转轮驱动电机33电连接，转轮驱动电机33的输出端与转轮32连接，用以驱动转轮32转动；转轮32与限位转子21连接，并可带动限位转子21一起转动。控制器31例如可采用PLC控制器。

限位转子21开设有用于容置转轮32的定位孔，转轮32插入该定位孔内，并与定位孔键连接。在图中的示例中，转轮32的周面开设有花键槽321，前述的定位孔设有与花键槽321相配合的花键。当转轮32转动时，限位转子21以及阀芯12均随之转动。这样，开关阀以及锁定机构的动作可以通过控制器来控制，从而使操作更加方便。本实施例中，壳体91的表面还设有供干涉臂212在其中转动的凹槽912。
