一种肿瘤化疗用护理装置的制作方法

本实用新型涉及医疗设备技术领域，具体是一种肿瘤化疗用护理装置。

背景技术：

肿瘤(tumour)是指机体在各种致瘤因子作用下，局部组织细胞增生所形成的新生物(neogrowth)，因为这种新生物多呈占位性块状突起，也称赘生物(neoplasm)。肿瘤患者在进行化疗时，由于化疗药物对肠胃的刺激，患者大多会出现呕吐现象，临床上目前常用的接取呕吐物的装置多为一次性的，使用不便，呕吐物容易溅出，容易散发异味，对周围环境影响较大，同时增加了医护人员的工作量。为此，本领域技术人员提出了一种可以重复使用的肿瘤化疗用护理装置，以解决上述背景技术中提出的问题。

技术实现要素：

本实用新型的目的在于提供一种肿瘤化疗用护理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种肿瘤化疗用护理装置，包括主体、输送软管和口罩，所述主体的内部左侧设有呕吐物储存箱，且主体的左侧设置有与呕吐物储存箱左侧底部连通的呕吐物排放管，所述呕吐物储存箱的顶部左侧设有抽气管，且抽气管上设有净化装置，所述主体的顶部设有与抽气管连接的吸气装置，所述呕吐物储存箱的顶部还设有导流管，导流管的上端设有呕吐物盛接斗，所述主体的顶部中间位置设有与呕吐物盛接斗连通的输送软管，所述输送软管的另一端连接于口罩的底部，所述口罩的底部左右两侧还设有把手，所述主体的顶部右侧还设有压力表，且压力表的感应探头位于呕吐物盛接斗的内侧，所述主体的内部右侧还设有储物箱，所述主体的底部外圈设有多个行走轮。

作为本实用新型进一步的方案：所述呕吐物储存箱的底部为左侧向下倾斜设置。

作为本实用新型进一步的方案：所述呕吐物盛接斗为锥形结构，且呕吐物盛接斗的上端面与主体的内侧顶部密封连接。

作为本实用新型进一步的方案：所述输送软管包括金属挠性管和设于金属挠性管内壁上的防水层。

作为本实用新型进一步的方案：所述口罩的顶部开口处还设有用医用硅胶制成的垫圈。

作为本实用新型进一步的方案：所述把手为弧形状，且把手上设置若干防滑凸起。

作为本实用新型进一步的方案：所述主体的左侧与净化装置相对应的位置设有一号门，主体的右侧与储物箱相对应的位置设有二号门。

与现有技术相比，本实用新型的有益效果是：装置移动灵活，降低医护人员的负担，通过设置由金属材料制成的输送软管，方便对口罩进行位置调节和对口罩进行辅助支撑，且通过把手可对口罩进行进一步的把持，通过控制吸气装置工作，可使得呕吐物储存箱内产生负压，进而使得口罩内的呕吐物在负压的作用下顺利的通过输送软管进入到呕吐物盛接斗内，并通过导流管进入到呕吐物储存箱内收集，通过呕吐物盛接斗可对呕吐物进行聚集，避免在呕吐物储存箱内散落，通过将呕吐物储存箱底部设为左端向下倾斜，利于呕吐物通过呕吐物排放管排出，通过压力表便于进行压力检测，避免给病人带来不适感，通过净化装置可对排出的气体进行净化，减少异味对环境的影响，通过储物箱方便进行物品储放。综上，该装置呕吐物盛接效果好，防止溅出，同时减少异味的散发，降低医护人员的护理难度，便于推广应用。

附图说明

图1为本实用新型的结构示意图。

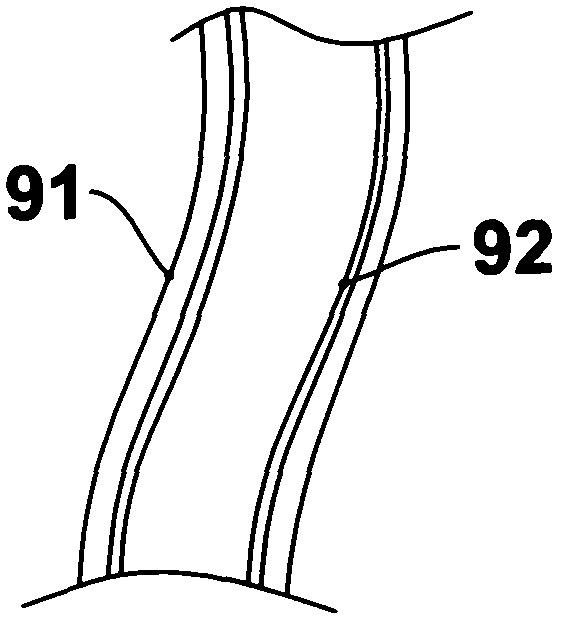

图2为本实用新型中输送软管的结构示意图。

图中：1-行走轮，2-呕吐物排放管，3-呕吐物储存箱，4-抽气管，5-一号门，6-净化装置，7-吸气装置，8-呕吐物盛接斗，9-输送软管，91-金属挠性管，92-防水层，10-把手，11-垫圈，12-口罩，13-压力表，14-二号门，15-储物箱，16-导流管，17-主体。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清 楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种肿瘤化疗用护理装置，包括主体17、输送软管9和口罩12，所述主体17的内部左侧设有呕吐物储存箱3，呕吐物储存箱3的底部为左侧向下倾斜设置，且主体17的左侧设置有与呕吐物储存箱3左侧底部连通的呕吐物排放管2，通过呕吐物排放管2可排出呕吐物储存箱3内收集的呕吐物，所述呕吐物储存箱3的顶部左侧设有抽气管4，且抽气管4上设有净化装置6，通过净化装置6可进行气体净化，避免异味散发到周围环境中，所述主体17的顶部设有与抽气管4连接的吸气装置7，控制吸气装置7动作可使得抽气管4产生负压，利于呕吐物的流动，所述呕吐物储存箱3的顶部还设有导流管16，导流管16的上端设有呕吐物盛接斗8，呕吐物盛接斗8为锥形结构，且呕吐物盛接斗8的上端面与主体17的内侧顶部密封连接，所述主体17的顶部中间位置设有与呕吐物盛接斗8连通的输送软管9，所述输送软管9包括金属挠性管91和设于金属挠性管91内壁上的防水层92，通过金属挠性管91和防水层92配合便于对呕吐物进行输送，所述输送软管9的另一端连接于口罩12的底部，所述口罩12的顶部开口处还设有用医用硅胶制成的垫圈11，所述口罩12的底部左右两侧还设有把手10，把手10为弧形状，且把手10上设置若干防滑凸起(未示出)，通过把手10便于对口罩12进行把持，所述主体17的顶部右侧还设有压力表13，且压力表13的感应探头位于呕吐物盛接斗8的内侧，通过压力表13可进行压力检测，以免给病人带来不适感，所述主体17的内部右侧还设有储物箱15，通过储物箱15方便进行医疗物品储放，所述主体17的底部外圈设有多个行走轮1，提升装置的灵活性。

所述主体17的左侧与净化装置6相对应的位置设有一号门5，通过一号门5便于对净化装置6进行维护更换，所述主体17的右侧与储物箱15相对应的位置设有二号门14，通过二号门14便于对储物箱15进行物品储放。

本实用新型的工作原理是：在使用时，通过设置由金属材料制成的输送软管9，方便 对口罩12进行位置调节和对口罩12进行辅助支撑，且通过把手10可对口罩12进行进一步的把持，通过垫圈11可对病人口部进行保护，病人即可将呕吐物吐到口罩12内部，通过控制吸气装置7工作，可使得呕吐物储存箱3内产生负压，进而使得口罩12内的呕吐物在负压的作用下顺利的通过输送软管9进入到呕吐物盛接斗8内，并通过导流管16进入到呕吐物储存箱3内收集，通过呕吐物盛接斗8可对呕吐物进行聚集，避免在呕吐物储存箱3内散落，通过将呕吐物储存箱3底部设为左端向下倾斜，利于呕吐物通过呕吐物排放管2排出，此外，通过压力表13便于进行压力检测，避免给病人带来不适感，通过净化装置6可对排出的气体进行净化，减少异味对环境的影响，通过储物箱15方便进行物品储放，通过行走轮1可提升的装置的灵活性，降低医护人员的工作负担。
