用于治疗房间隔缺损带磁性封堵器的制作方法

本实用新型涉及一种用于治疗房间隔缺损带磁性封堵器，属于医疗器械领域。

背景技术：

先天性心脏病包括房间隔缺损(ASD)、室间隔缺损(VSD)、动脉导管未闭(PDA)和卵圆孔未闭(PFO)。房间隔缺损是左心房、右心房之间有未闭合的房间孔，导致血液可在两心房之间流动。故需要对其进行修补或封堵，目前国内有多家封堵器可对其进行治疗。这些封堵器由左右两个盘面组成，通过导管或导丝到达病灶区。房间隔缺损(ASD)封堵器、卵圆孔未闭(PFO)封堵器通过两个盘面的夹持力固定在缺损处，夹持力不够会有脱落的风险。

技术实现要素：

本实用新型要解决的技术问题是：提供了一种不会脱落、占据空间少的用于治疗房间隔缺损带磁性封堵器，解决了目前的封堵器夹持力不够的问题。

为了解决上述技术问题，本实用新型的技术方案是提供了一种用于治疗房间隔缺损带磁性封堵器，其特征在于，包括缸套和网体，网体包括A盘和B盘，B盘设于A盘的下面，A盘与其上面的缸套连接，B盘与其下面的螺纹缸套连接，所述的缸套为磁性缸套，螺纹缸套为磁性螺纹缸套。

优选地，所述的A盘与B盘中填充有阻流膜。

优选地，所述的阻流膜通过缝合线固定在网体上。

优选地，所述的磁性缸套和磁性螺纹缸套的放置位置为磁性相吸。

本实用新型与现有技术相比具有以下有益效果：

1.缸套、螺纹缸套有磁性，植物人体后，A盘和B盘贴合在一起，不会脱落；

2.缸套、螺纹缸套有吸附力，可以减少在心房占据的空间。

附图说明

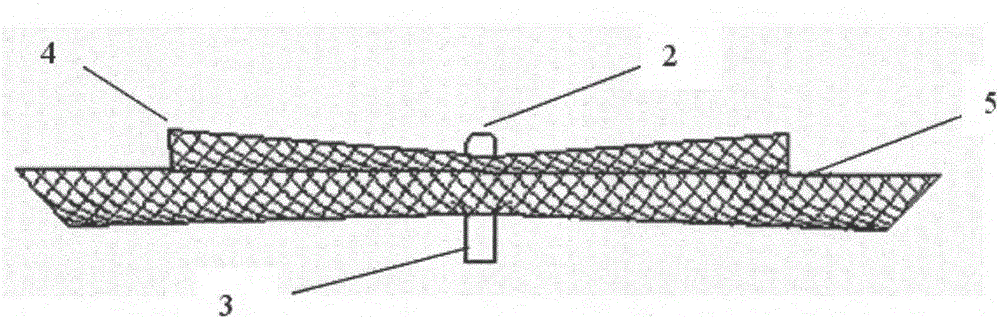

图1为一种用于治疗房间隔缺损带磁性封堵器的结构示意图(一)；

图2为一种用于治疗卵圆孔未闭封堵器的结构示意图(二)；

图3为A盘的结构示意图。

具体实施方式

为使本实用新型更明显易懂，兹以优选实施例，并配合附图作详细说明如下。

本实用新型为一种用于治疗房间隔缺损带磁性封堵器，用于先天性心脏病介入治疗，如图1-图3所示，其包括网体1、缸套2、螺纹缸套3。网体1为镍钛合金丝编织、定型而成的网，缸套2、螺纹缸套3由可植入人体的医用磁材料制成。网体1包括A盘4和B盘5，网体1的A盘4与其上面的缸套2固定连接，A盘4的下面为B盘5，网体1的B盘5与其下面的螺纹缸套3固定连接。在A盘4、B盘5中会填充阻流膜，缝合线将阻流膜固定在网体1上。其中，阻流膜由可植入人体的高分子材料制成；缝合线由可植入人体的高分子材料制成。推送杆由可直接接触人体的医用不锈钢制成。缸套2和螺纹缸套3是带有磁性的(即缸套2为磁性缸套，螺纹缸套3为磁性螺纹缸套)，两者可以吸附在一起。

螺纹缸套3的螺纹可以与推送杆连接，通过输送管输送到患者病变位置。该输送封堵器的推送杆为特殊推送杆，可适用于输送有磁性的封堵器。

本实施例中，网体1由0.06-0.20mm的超弹记忆合金丝编织后热处理制成。缸套2、螺纹缸套3为医用级磁性材料制成。阻流膜的材质为医用级PET膜或ePTFE膜或PP膜。
