输液监测和控制装置的制作方法

本公开涉及医疗器械领域，具体涉及一种输液检测和控制装置。

背景技术：

输液在临床上是最常用的治疗手段之一，根据患者心功能、血容量等情况，需要制定不同的补液计划，这就需要一种对补液的速度进行监测和控制，当输液速度异常时进行提示报警的装置，用来达到调整控制输液速度、提示更换液体的目的。目前市面流行的输液泵难以具有以上所有功能，且输液泵体积庞大，价格昂贵，难以广泛应用于所有患者，另外输液泵没有互联功能，不能实现远程监测和控制，不便于医务人员管理患者输液情况。

技术实现要素：

鉴于现有技术中的上述缺陷或不足，期望提供一种操作便捷，能远程监测和控制输液速度的输液检测和控制装置。

为了实现上述目的，本实用新型采取的技术方案是：

一种输液监测和控制装置，包括监控终端和至少一个输液监测装置；

所述输液监测装置包括壳体，所述壳体上设有所述滴速监测装置、滴速控制装置、显示报警装置、信号传输装置和夹紧装置；

所述滴速监测装置用于监测每小时输液速度和输液总量，并将所得的输液速度、输液时间及输液总量传输给所述滴速控制装置；

所述滴速控制装置用于将接收的输液速度反馈于管路加压装置，通过管路加压装置来调控输液速度；

所述夹紧装置将所述壳体卡入墨菲式滴管上下相邻的软管内；

所述显示报警装置用于显示所述输液速度，当滴速超过设定的阈值时，进行灯光和/或声音报警；

所述信号传输装置用于将所获得的滴速数据与设定的阈值进行比对，进行超阈值报警，并将数据传输至监控终端，所述数据包括输液总量、输液时间以及输液速度；

所述监控终端将至少一个所述信号传输装置传出的数据进行接收，在显示器上分别显示，所述监测终端能够改变滴速控制装置，调控输液速度。

与现有技术相比，本实用新型的有益效果是：

本实用新型价格便宜，操作便捷，能远程监测和控制输液速度，且能反复使用。

附图说明

通过阅读参照以下附图所作的对非限制性实施例所作的详细描述，本申请的其它特征、目的和优点将会变得更明显：

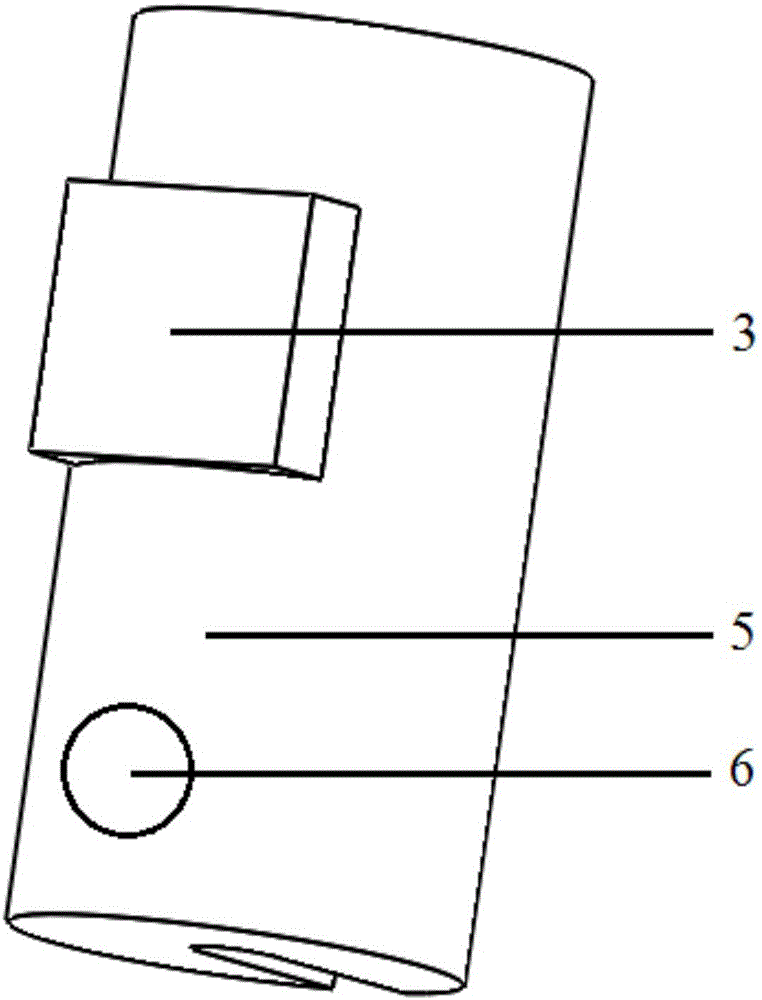

图1为本实用新型实施例提供的一种输液监测和控制装置的结构示意图；

图2为图1另一侧的结构示意图。

图中：

1.夹紧装置，2.滴速控制装置，3.显示器，4.红外线发射装置，5.壳体，6.蜂鸣器。

具体实施方式

下面结合附图和实施例对本申请作进一步的详细说明。可以理解的是，此处所描述的具体实施例仅仅用于解释相关实用新型，而非对该实用新型的限定。另外还需要说明的是，为了便于描述，附图中仅示出了与实用新型相关的部分。

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本申请。

参见图1和图2，一种输液监测和控制装置，包括监控终端和至少一个输液监测装置；

所述输液监测装置包括壳体5，壳体5上设有滴速监测装置、滴速控制装置2、显示报警装置、信号传输装置和夹紧装置1；

所述滴速监测装置用于监测每小时输液速度和输液总量，并将所得的输液速度、输液时间及输液总量传输给滴速控制装置2；

滴速控制装置2用于将接收的输液速度反馈于管路加压装置，通过管路加压装置来调控输液速度；

夹紧装置1将壳体5卡入墨菲式滴管上下相邻的软管内；夹紧装置为一卡口，将整个壳体卡入墨菲式滴管上下相邻的软管内，完成述输液监测装置的固定；

所述显示报警装置用于显示所述输液速度，当滴速超过设定的阈值时，进行灯光和/或声音报警；

所述信号传输装置用于将所获得的滴速数据与设定的阈值进行比对，进行超阈值报警，并将数据传输至监控终端；所述数据包括输液总量、输液时间以及输液速度；

所述监控终端将至少一个所述信号传输装置传出的数据进行接收，在显示器上分别显示，所述监测终端能够改变滴速控制装置，调控输液速度。

本实用新型由于液体滴速的改变，在监测终端可以提示以下两点:1.液体即将5分钟后完成；2.由于针头和管路的堵塞或者松动，造成了液体滴注缓慢或者加速，需要立即观察输液管路状态。本实用新型不但可以监测每小时的输液速度，还可以监测每小时的输液量，在检测面板上可以控制输液总量，输液时间和输液的速度，只要设定其中的两个参数另外一个参数就可以自然确定。监测终端也可以改变滴液速度控制装置，并且改变输液管路的状态，重新调控输液量和输液速度。本实用新型的输液监测和控制装置，操作简单，计速准确，可实时远程监控输液情况，异常时及时提示，且可反复使用，临床应用前景良好。

本实施例在上述实施例的基础上，滴速监测装置包括第一主控芯片、红外发射装置4、红外接收装置、电源及相关电路；

所述红外接收装置接收红外发射装置4发射的扇形红外线后，经光电转换得到变化的电流信号，通过相关电路将电流信号传入第一主控芯片，最终得到输液速度。

本实用新型的红外发射装置发射扇形红外线，透过墨菲式滴管中心液滴的投射光经过液体折射衰减，在对侧的红外接收装置表现为红外光强弱变化，再经光电转换得到变化的电流信号，通过相关电路将电流信号传入主控芯片，计算出墨菲式滴管内液体滴速，再乘以常规输液器液滴的平均体积，得出每小时输液速度，根据输液速度，计算出输入液体的总量以及输液完成所需要的时间。输入液体的总量为输液总量，输液完成所需要的时间为输液时间。

本实施例在上述实施例的基础上，所述滴速控制装置包括第二主控芯片和管路加压装置；

所述管路加压装置位于墨菲式滴管上方，所述管路加压装置包括用于控制输液管路压力的阀门；

所述第二主控芯片用于将接收到的输液速度反馈于所述阀门，通过所述阀门的开关来控制输液管路压力，实现对输液速度的调控。

本实施例在上述实施例的基础上，所述显示报警装置包括显示器3、蜂鸣器6及相关电路；

所述输液速度通过相关电路显示于显示器3上，当滴速超过设定的阈值时，触发蜂鸣器6进行灯光和/或声音的超阈值报警。

优选地，当滴速为零时，触发蜂鸣器6进行声音报警。

滴速为零有可能是管路不通或液体输送完成，需要进行换液，需要观察进行判断。

本实施例在上述实施例的基础上，所述信号传输装置包括中控芯片及信号传输芯片；

所述中控芯片将所获得的滴速数据与设定的阈值进行比对，将比对结果传输给所述蜂鸣器，进行超阈值报警，并通过所述信号传输芯片将数据传输至监控终端，所述超阈值报警包括滴速超阈值报警和滴速为零的换液报警，

本实施例在上述实施例的基础上，所述监控终端在显示器上分别显示至少来自一个所述输液监测装置所监测的滴速、超阈值报警情况及滴速为零的换液提示信息；

所述监控终端能够对每一个所述输液监测装置进行反馈调节，远程控制输液速度。

进一步地，本实用新型还包括设置在壳体5上的电池。电池优选为锂电池。

本实用新型的电池为相关电路提供动力，所述电池可经过外接电源进行充电，反复使用。本实用新型也可以不设置电池，直接接外接电源。
