一种上下楼梯的手推坐椅的制作方法

本实用新型属于轮椅设备，具体涉及一种上下楼梯的手推坐椅。

背景技术：

现在市场上的坐椅形式多样，由于人的需要不同，对坐椅的要求也不相同。由于坐椅分为轮椅和儿童推椅等。以轮椅为例，轮椅普通适用于腿部不便的患者来使用，但是普通轮椅在平地行走方可，如果上楼梯时，需要几个人共同协助才能将患者和轮椅共同推上楼，而且费时费力，非常不便。以儿童推椅为例，如果上楼时，也是非常不便的。不管轮椅还是坐椅都给使用者带来很大的麻烦。所以有必要实用新型一种使用方便，便于上楼推动使用的手推坐椅。

技术实现要素：

本实用新型的目的在于提供一种上下楼梯的手推坐椅。本实用新型结构简单，上下楼使用方便，省时省力。

本实用新型采用的技术方案：一种上下楼梯的手推坐椅，它包括坐椅本体，所述坐椅本体由上部支架、下部底座框架、前导向轮装置和后导轮装置组成，上部支架固定在下部底座框架上，前导向轮装置和后导轮装置固定在坐椅本体上，包括控制伸缩机构，所述控制伸缩机构由推动控制杆、位于下部底座框架两侧的中空连接杆、伸缩轴杆和卡位装置组成，伸缩轴杆可滑动地插装在所述中空连接杆内，且伸缩轴杆的前端与前导向轮装置连接，推动控制杆垂直地与伸缩轴杆后端连接，中空连接杆后端开设一通槽，推动控制杆穿过伸出在中空连接杆的通槽外，用于限制伸缩轴杆滑动的卡位装置固定在中空连接杆的一侧。

进一步地，所述的卡位装置位于下部底座框架两侧的中空连接杆的后端，伸缩卡位孔由一旋拧螺杆、螺孔座和顶接头组成，螺孔座固定在中空连接杆上，旋拧螺杆与螺孔座螺纹连接，顶接头与旋拧螺杆连接，并安装在中空连接杆内部与伸缩轴杆顶接，用于限制伸缩轴杆的滑动。

进一步地，所述的顶接头由固定座和防滑橡胶垫组成，防滑橡胶垫固定在固定座上，固定座固定在旋拧螺杆的端部，防滑橡胶垫与伸缩轴杆接触。

进一步地，所述的推动控制杆为一短的柱销或一长的柱杆。

进一步地，所述的前导向轮装置上设置有一缓冲减震块。

进一步地，所述的坐椅为轮椅或儿童手推车。

进一步地，所述伸缩轴杆上设置有导向键，中空连接杆内设置有导向槽，伸缩轴杆与中空连接杆通过导向键与导向槽配合导向滑动。

本实用新型与现有技术相比其有益效果是：本实用新型结构简单，只需在现有推椅结构的基础上，将座椅底部位于左右两侧轮子的连接横梁改为手动控制型的伸缩结构，便于推动坐有人的轮椅或推车上下楼梯，使用方便简单；本实用新型在上下楼梯时，通过手动操作控制伸缩机构来伸缩前轮的前后距离，进而上下楼。

附图说明

图1为本实用新型的侧面结构示意图；

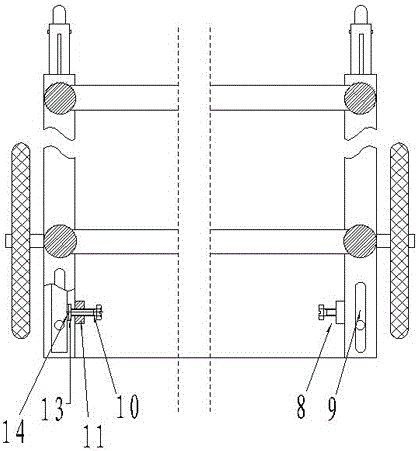

图2为图1中沿A-A剖面线的剖视图；

图3为本实用新型上楼时的使用状态示意图。

具体实施方式

如图1所示，一种上下楼梯的手推坐椅，本实施例中的坐椅为轮椅，它包括坐椅本体和控制伸缩机构，所述坐椅本体由上部支架1、下部底座框架2、前导向轮装置3和后导轮装置4组成，上部支架1固定在下部底座框架2上，前导向轮装置3和后导轮装置4固定在坐椅本体上，所述控制伸缩机构由一长的推动控制杆5、位于下部底座框架2两侧的中空连接杆6、伸缩轴杆7和卡位装置8组成，伸缩轴杆7可滑动地插装在所述中空连接杆6内，且伸缩轴杆7的前端与前导向轮装置3连接，推动控制杆5垂直地与伸缩轴杆7后端连接，中空连接杆6后端开设一通槽9，推动控制杆5穿过伸出在中空连接杆6的通槽9外，用于限制伸缩轴杆7滑动的卡位装置8固定在中空连接杆6的一侧。

如图2所示，所述的卡位装置8位于下部底座框架2两侧的中空连接杆6的后端，伸缩卡位孔由一旋拧螺杆10、螺孔座11和顶接头组成，螺孔座11固定在中空连接杆6上，旋拧螺杆10与螺孔座11螺纹连接，顶接头与旋拧螺杆10连接，并安装在中空连接杆6内部与伸缩轴杆7顶接，用于限制伸缩轴杆7的滑动。前导向轮装置3上设置有一缓冲减震块12。所述的顶接头由固定座13和防滑橡胶垫14组成，防滑橡胶垫14固定在固定座13上，固定座13固定在旋拧螺杆10的端部，防滑橡胶垫14与伸缩轴杆7接触。

其中，所述伸缩轴杆7上设置有导向键，中空连接杆6内设置有导向槽，伸缩轴杆7与中空连接杆6通过导向键与导向槽配合导向滑动。

如图3所示，使用时，先将轮椅的后轮靠在第一个楼梯的边缘处，再通过操作推动控制杆在伸缩卡位孔的位置来调节前导向轮机构的伸缩距离，并将轮椅的前轮搭在前面楼梯的台阶边缘处，此时抬动轮椅后轮上一个台阶，前轮也随着向前滑动，此时完成一个楼梯的操作；以后上每一级楼梯，不需要再操作推动控制杆在伸缩卡位孔的位置，只需让后轮靠在上一级楼梯的边缘，转动轮椅将前轮搭在前一个台阶的边缘处，抬动轮椅后轮迈一个台阶，以此类推。下台阶时，也是按如图3所示方式，倒的下台阶，操作方式相同。
