一种中药材灭菌柜的制作方法

本实用新型属于制药领域，特别涉及一种中药材灭菌柜。

背景技术：

中药材在制药过程中，灭菌是必不可少的过程，制药企业一般均采用灭菌柜对中药材进行灭菌处理。目前，制药企业普遍采用是普通的蒸汽加温灭菌的方法，但是这种方法极容易造成药材吸湿，导致灭菌后的产品要重新进行干燥处理，不仅增加了生产成本，同时使得杀菌后的药材，形状和药性都会发生变化，而且不利于中药材的保鲜。由于这些缺陷，现在市场上诞生了一种使用杀毒灯加臭氧的灭菌柜，但是该种灭菌柜由于存在死角太多，效果并不佳，故妨碍了该种灭菌柜的推广。

技术实现要素：

为克服现有技术的不足及存在的问题，本实用新型提供一种中药材灭菌柜，灭菌效果显著。

本实用新型是通过以下技术方案实现的：

一种中药材灭菌柜，包括柜体和位于柜体上的控制器，所述柜体内设有多层网兜装置，各网兜装置的上下两侧均设有固定于柜体内壁的杀菌灯，柜体底部设有臭氧发生装置，臭氧发生装置的一侧设有鼓风机，鼓风机的出口通过风道与柜体内部连通，柜体内设有臭氧浓度检测装置，柜体连接有抽气装置，臭氧发生器、臭氧浓度检测装置和抽气装置均与控制器电连接。

所述网兜装置包括骨架框和兜网，兜网固定于骨架框上。

所述柜体内设有固定槽，网兜装置通过骨架框卡入固定槽中而固定于柜体内。

所述柜体内还设有负离子发生器，负离子发生器位于风道出口上方。

所述抽气装置包括抽气机和抽气管道，抽气机的出口通过抽气管道连接至臭氧处理室。

所述柜体上设有柜门，柜门上设有门锁。

所述门锁包括机械锁芯和电子锁芯，电子锁芯与控制器电连接。

本实用新型设置有网兜装置，中药材盛于网兜装置上，且杀菌灯布置于网兜装置的上下两侧，杀菌灯发出的光线可充分与中药材接触，而从杀灭细菌，臭氧浓度检测装置可检测柜体内臭氧含量，便于控制柜体内臭氧含量，灭菌效果显著。

附图说明

图1是本实用新型的结构示意图；

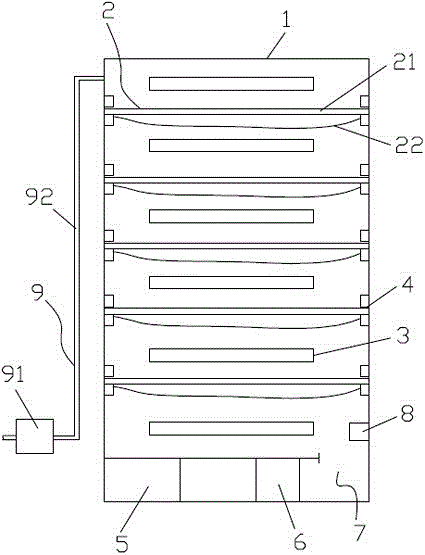

图2是本实用新型的内部结构示意图。

图中：1-柜体，11-柜门，12-门锁，2-网兜装置，21-骨架框，22-兜网，3-杀菌灯，4-固定槽，5-臭氧发生器，6-鼓风机，7-风道，8-负离子发生器，9-抽气装置，91-抽气机，92-抽气管道。

具体实施方式

为了便于本领域技术人员的理解，以下结合附图和具体实施例对本实用新型作进一步详细描述。

如图1和图2所示，一种中药材灭菌柜，包括柜体1和位于柜体1上的控制器，柜体1内设有多层网兜装置2，中药材放置于网兜装置2上。网兜装置2包括骨架框21和兜网22，兜网22固定于骨架框21上。各网兜装置2的上下两侧均设有固定于柜体1内壁的杀菌灯3，各网兜装置2中的中药材能充分接触灯光，杀菌无死角。柜体1底部设有臭氧发生装置5，臭氧发生装置5的一侧设有鼓风机6，鼓风机6的出口通过风道7与柜体1内部连通，臭氧发生装置5产生臭氧，臭氧经鼓风机6由风道7吹入柜体1内。柜体1内设有臭氧浓度检测装置，柜体1连接有抽气装置9，臭氧发生器5、臭氧浓度检测装置和抽气装置9均与控制器电连接。臭氧浓度检测装置检测柜体1内的臭氧浓度，将浓度数据反馈至控制器，控制器根据浓度控制臭氧发生器5和抽气装置9，从而控制柜体1内臭氧含量，达到最佳的灭菌效果。抽气装置9包括抽气机91和抽气管道92，抽气机91的出口通过抽气管道92连接至臭氧处理室。柜体1上设有柜门11，柜门11上设有门锁12。门锁12包括机械锁芯和电子锁芯，电子锁芯与控制器电连接，当杀菌灯3工作时及柜体1内臭氧含量过高时，控制器控制电子锁芯锁紧柜门11，避免柜门11被打开。

为便于更换网兜装置2，柜体1内设有固定槽4，网兜装置2通过骨架框21卡入固定槽4中而固定于柜体1内。柜体1内还设有负离子发生器8，负离子发生器8位于风道7出口上方。

本实施例的工作过程：首先将中药材放入网兜装置2中，将网兜装置2插入柜体1内，关闭柜门11，进行灭菌处理；灭菌完成后，控制器启动抽气装置9，将柜体1内的气体抽至臭氧处理室，避免污染空气，抽气完成后将柜门11开启，将中药材取出。

上述实施例为本实用新型的较佳的实现方式，并非是对本实用新型的限定，在不脱离本实用新型的发明构思的前提下，任何显而易见的替换均在本实用新型的保护范围之内。
