一种放疗定位用热塑膜专用针式开窗器的制作方法

本实用新型涉及一种开孔器，具体的说是一种放疗定位用热塑膜专用针式开窗器。

背景技术：

放疗定位膜是一种具有记忆功能的新型功能型医用材料，表面布满3-5mm的小孔，呈筛孔状，由高分子聚合物低温热塑板制成，广泛用于放射治疗肿瘤病人的辅助定位及固定，减少患者体位移动产生的对正常组织的不必要损伤，提高局部病灶对射线的吸收。

放疗时，放疗定位用热塑膜（简称“定位膜”）受热软化，放置于患者相应部位，冷却后定位膜固定，起到固定患者体位的作用。放疗过程中，常常需要将定位膜“开窗”，根据患者实际情况，制作不同形状的孔洞，以达到降低局部皮肤放射剂量的作用。而定位膜冷却成形后非常坚固，目前无专门的开窗工具，只能用常规市面上普通剪刀，操作特别困难，效率低下，开窗过程中，剪刀很容易伤害医务人员。

技术实现要素：

针对上述技术问题，本实用新型提出一种放疗定位用热塑膜专用针式开窗器，包括至少一个开孔针，所述开孔针包括底座，针头和针杆，所述针头的宽度小于放疗定位热塑膜表面筛孔的直径，所述针杆的宽度大于放疗定位热塑膜表面筛孔的直径，所述针杆的高度大于放疗定位热塑膜的厚度，所述针杆横截面呈扁圆形，两侧开有刃口，针杆内部设有电加热块；所述底座上还设有手持部，底座和手持部内部设有电缆通道，外部电缆通过手持部和底座内的电缆通道与电加热块电连接，所述针杆上部宽、下部窄，纵截面呈等腰三角形状。

还包括电缆束，所述连接各开孔针的外部电缆汇集到在一起接到电缆束上。

所述开孔针有3-30个。所述开孔针有5-10个为佳。

所述底座为由绝缘隔热材料制成的绝缘隔热层。所述手持部由绝缘隔热材料制成。

有益效果：由于设置了直径小于放疗定位热塑膜表面筛孔直径的枕头，使得针头能插进放疗定位热塑膜表面筛孔内，在针杆内部电加热块的作用下，针杆和针头变热，针杆两侧的刃口也变热，从而对热塑性膜的筛孔部位进行加热，将筛孔部位软化，由于热塑形膜本事所具有的特性，在加热情况下很快就会软化，通过手持部对针杆施加压力，针杆两侧的刃口很容易将筛孔切开。本发明设置了多个开孔针，可以同时将多个插开孔针沿规划好的切割路线针入多个筛孔，一次对筛孔进行加热，根据加热程度，医务人员逐个对开孔针施加压力，从而提高开孔效率，缩短剪切完成整个孔洞的时间。

附图说明

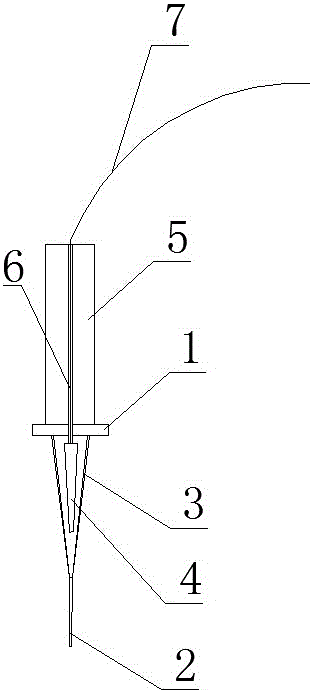

图1为单个开孔针结构示意图；

图2为多个开孔针连在一起对放疗定位热塑膜切割结构示意图；

其中：底座1，针头2，针杆3，电加热块4，手持部5，电缆通道6，外部电缆7，电缆束8，放疗定位热塑膜9，筛孔10。

具体实施方式

实施例：如图1-2所示，一种放疗定位用热塑膜专用针式开窗器，包括至少一个开孔针，所述开孔针包括底座1，针头2和针杆3，所述针头2的宽度小于放疗定位热塑膜表面筛孔的直径，所述针杆3的宽度大于放疗定位热塑膜9表面筛孔10的直径，所述针杆2的高度大于放疗定位热塑膜的厚度，所述针杆2横截面呈扁圆形，两侧开有刃口，针杆2内部设有电加热块4；所述底座1上还设有手持部5，底座1和手持部5内部设有电缆通道6，外部电缆7通过手持部5和底座5内的电缆通道6与电加热块4电连接。所述针杆3上部宽、下部窄，纵截面呈等腰三角形状.

还包括电缆束8，所述连接各开孔针的外部电缆7汇集到在一起接到电缆束8上。

所述开孔针有3-30个，以5-10个为佳。当然，还可以包括30个以上开孔针。开孔针越多，外部电缆线缠绕在一起的频率会越高，电缆线缠绕在一起会分开困难，比较乱。

所述底座1为由绝缘隔热材料制成的绝缘隔热层。所述手持部由绝缘隔热材料制成。

临床使用时，首先，根据患者实际情况在放疗定位热塑膜表面进行画线，将拟开窗的位置、大小和形状画出来。然后，沿画线将各开孔针置入筛孔内，接通电源，电加热块4对针杆3和针2头加热，当加热到一定时间，放疗定位热塑膜筛孔部位软化时，逐个对开孔针的手持部施加压力，因为针杆3上部宽、下部窄，呈等腰三角形，且针杆两侧开有刃口，很容易将沿筛孔切割，从而制作各种形状的孔洞。
