一种温灸按摩装置的制作方法

本实用新型属于保健医疗器械领域，具体涉及一种温灸按摩装置。

背景技术：

传统医学主张“治未病”，提倡未病先防、有病早治。通过温灸能够使人阳气旺、脏腑功能增强，通过按摩能够缓解人体疲劳，增强体内微循环，强身健体。近些年，保健医疗领域出现许多新型的保健医疗器具，比如按摩器、温灸器、磁疗器等。一方面，大多数的温灸器具依然采用传统烧艾的方式进行温灸，使用起来不方便，也不安全，温度控制难度大，使用明火也容易发生火灾。另一方面，现有的按摩或者磁疗装置不具有温灸的功能，也没有刺激经络穴位的功能，同时不方便治疗师手持，治疗师无法随意地变换温灸位置和也无法方便地施加符合按摩强度要求的力度，保健效果不佳。

技术实现要素：

本实用新型所要解决的技术问题在于：提供一种使用方便、便于治疗师手持、定位和施力的，具有温灸、按摩、磁疗等功能于一体的温灸按摩装置。

为了解决上述技术问题，本实用新型的技术方案是：

一种温灸按摩装置，包括上盖、底座、电源、控制装置和发热装置，上盖和底座固定连接，发热装置连接电源和控制装置，发热装置的底面设有硅胶片，硅胶片上设有凸点，发热装置均匀分布在底座的底面上，为实现温灸按摩装置的移动和定位，温灸按摩装置的上盖上设置有把手。

进一步地，在本实用新型优选的实施方式中，上述的底座为圆盘形，上盖为半球形。

为更加便于治疗师对温灸按摩装置进行移动和定位，进一步地，在本实用新型优选的实施方式中，所述把手的数量为两个，可实现双手握持。

进一步地，上述方案中的电源为蓄电池，所述蓄电池固定在所述温灸装置的内部。

此外，上述技术方案中的电源还可以为外接电源。

本实用新型还提供了磁疗功能，在发热装置的两侧还对应设置有两块永磁体，优选两块永磁体的磁极朝向相反。

进一步优选地，本实用新型的温灸按摩装置内部设置有印刷电路板，电源、控制装置与印刷电路板相连，印刷电路板通过相应的线路与发热装置相连。

进一步优选地，本实用新型提供的温灸按摩装置还包括震动装置，所述震动装置通过支架固定在所述温灸按摩装置内部，所述震动装置通过相应的线路与所述印刷电路板相连。

为了监视温灸按摩装置的工作情况，进一步优选地，在本实用新型的发热装置上对应设置有光源，所述光源与所述发热装置串联。

进一步优选地，本实用新型提供的温灸按摩装置还包括红外线发射装置，所述红外线发射装置置于所述温灸按摩装置的内部，红外发射装置通过相应的线路和所述印刷电路板相连。。

进一步优选地，本实用新型的温灸按摩装置的发热装置为PTC陶瓷发热体。

本实用新型提供的温灸按摩装置将发热装置均匀分布在底座的底面上，温灸和按摩的面积更大，在温灸按摩装置的上盖上设置有把手，能够使治疗师更加方便地实现温灸按摩装置的手持和按摩力度的控制。温灸时能够更加精准地定位和施力，治疗效果更好。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是为了更好地理解本实用新型，而不应该理解为对本实用新型的限制。对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

图1是本实用新型一种优选实施方式的俯视效果图；

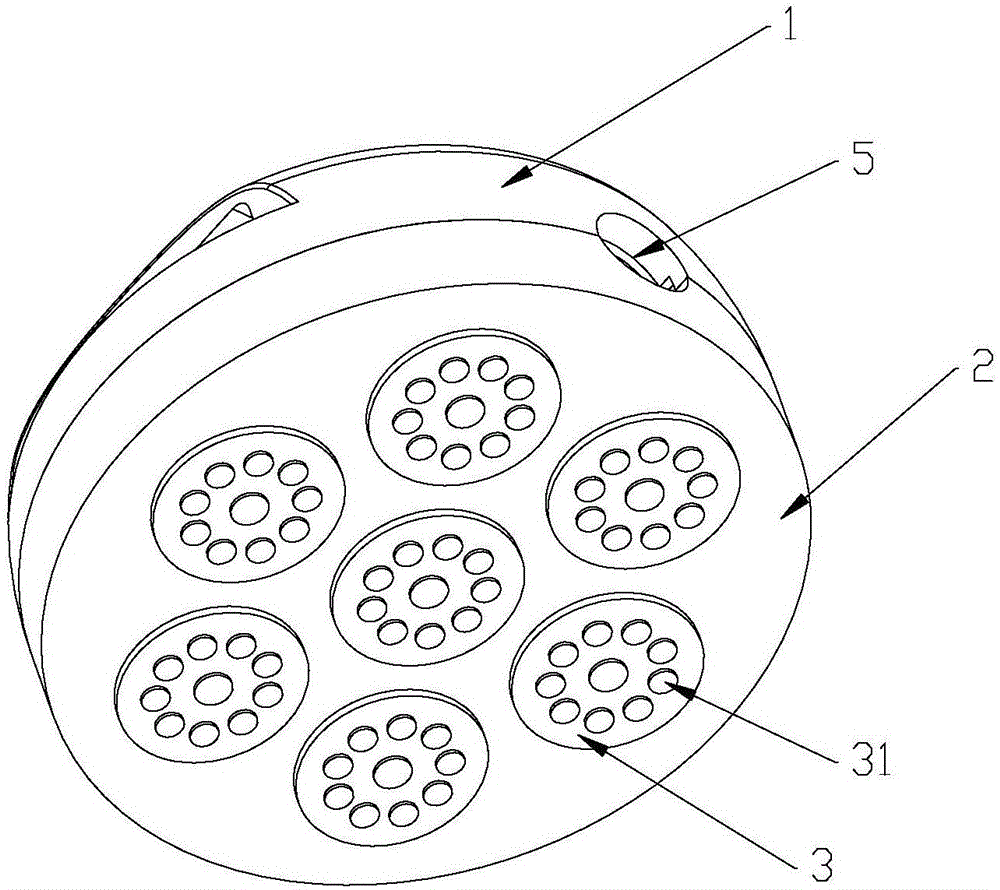

图2是本实用新型一种优选实施方式的仰视效果图；

图3是本实用新型一种优选实施方式的内部结构示意图。

具体实施方式

为了使本技术领域的人员更好地理解本申请中的技术方案，下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。

请参考图1至图3，本实用新型提供的温灸按摩装置，包括上盖1、底座2、电源、控制装置6和发热装置3，上盖1和底座2固定连接，发热装置3连接电源和控制装置6，发热装置3的底面设有硅胶片，硅胶片上设有凸点31，发热装置3均匀分布在底座2的底面上，为实现温灸按摩装置的移动和定位，温灸按摩装置的上盖1上设置有把手11。

本实施例提供的技术方案，发热装置均匀分布在底座2的底面上，温灸和按摩的面积更大。温灸按摩装置上盖1上的把手11能够使治疗师更加方便地实现温灸按摩装置的手持和按摩力度的控制。温灸时能够更加精准地定位和施力，治疗效果更好。

在本实施例可以进行进一步地优化，温灸按摩装置的底座2优选圆盘形，上盖1为半球形。圆盘形能够在温灸和按摩过程中更好地保护被按摩的人。

为更加便于治疗师对温灸按摩装置进行移动和定位，如图1所示，把手11的数量优选为两个，治疗师可以双手握持把手11，无论是推动、转动还是按压、捶打，都更加省力，同时也更加便于找准患者的穴位，提升按摩体验和治疗效果。

本实用新型的电源可以是蓄电池，蓄电池固定在所述温灸装置的内部，充电后，温灸按摩装置即可使用。

为了减轻温灸按摩装置的重量、提升发热的效果，上述技术方案中的电源优选外接电源，请参考图3，外接电源接口5和控制装置6都设置在温灸按摩装置的侧面。

为了优化治疗的效果，本实施例中的温灸按摩装置还可以增加磁疗功能，在发热装置3的两侧对应设置两块永磁体8，两块永磁体8的磁极朝向相同或相反。温灸按摩的时候，每一个发热装置3都能提供足够的热量，补充人体的阳气。与发热装置3相对应的两块永磁体8所发射的磁感线也能够进入人体，通过需要治疗的穴位。

本实施例中的温灸按摩装置，可以对内部线路进行精简，在温灸按摩装置的内部设置有印刷电路板7，印刷电路板7和电源以及控制装置6相连，印刷电路板7通过相应的线路与发热体相连。

作为上述技术方案的进一步优化，本实施例中的温灸按摩装置，还包括震动装置，震动装置通过支架固定在所述温灸按摩装置内部，震动装置通过相应的线路与所述印刷电路板7相连。

为了监视温灸按摩装置的工作情况，还可以在本实用新型的发热装置3上对应设置有光源，所述光源与所述发热装置3串联，接通电源后，发热装置3工作，光源点亮，表明设备工作正常，当设备没有电或者发热装置3损坏，则光源不会点亮，提示使用者进行维修。

为了进一步提升温灸治疗的效果，上述实施例还包括红外线发射装置，红外线发射装置置于所述温灸按摩装置的内部，红外发射装置通过相应的线路和印刷电路板7相连。利用红外线局部照射，能穿透人体皮肤组织，产生谐振，能量被生物细胞吸收，引起组织的温热效应，能活化细胞组织，激发脏器功能。

上述具体实施方式中的发热装置3可以是电阻丝，也可以是热敏电阻，优选为PTC陶瓷发热体。PTC发热件的导热、散热性能优良，效率高，安全可靠。且热阻小、换热效率高。当加热装置散热不畅时，PTC的温度升高，其电阻会指数性上升，其功率会自动急剧下降，从而保障温灸按摩装置的安全。

以上所述仅仅是本申请的具体实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本申请原理的前提下所做出的无须创造性劳动的改进都视为本申请的保护范围。
