一种胫骨外固定支架的制作方法

本实用新型涉及一种医用胫骨外固定支架。

背景技术：

随着社会的发展，科学技术的进步，使得人们的生活水平不断的提高。伴随着人们生活水平的提高，人们对于健康的关注也在逐渐提高，这也就使得医疗条件不断改善，促进了医疗器械的发展。

例如，以胫骨手术为例，其通常会使用到胫骨外固定支架，以便对断骨进行固定。

但是，现有医用的胫骨外固定支架，其长度尺寸固定，不能根据不同的情况进行合理的调节调整不便距离短，关节活动量小或者旋转角度小，调整不精准，总体重量大，使用难度大。

因此，确有必要来开发出一种新型的胫骨外固定支架，来克服现有技术中的缺陷。

技术实现要素：

本实用新型的目的在于提供一种新型的胫骨外固定支架，其能够根据不同的病人，不同的需求改变固定支架的长度，根据不同的角度固定外固定支架，还可以适用各种大小的骨钉进行定位。

为实现上述实用新型目的，本实用新型采用了如下技术方案：

一种胫骨外固定支架，其包括底座和导轨。其中所述底座和导轨的侧面分别设有连接部，右旋螺钉与所述底座上的连接部连接在一起，左旋螺钉与所述导轨上的连接部连接在一起，双向螺栓与左右旋螺钉连接在一起，并通过调节其螺纹来调节所述导轨与所述底座之间的相对距离，进而可以实现根据不同的需求调整外固定支架的尺寸。

进一步的，在不同实施方式中，其中所述导轨通过螺钉连接在所述底座上，所述底座上有供所述螺钉移动的U形槽。

进一步的，在不同实施方式中，其中所述导轨上标有刻度线，以确定所述导轨在所述底座上的相对距离。

进一步的，在不同实施方式中，其中所述底座的一端通过万向节连接头连接有第一旋转头。

进一步的，在不同实施方式中，其中所述第一旋转头内部设有压块，并且在所述第一旋转头上设有偏心螺钉，通过旋转所述偏心螺钉对所述压块产生作用进而对所述万向节连接头进行锁紧。

进一步的，在不同实施方式中，其中所述第一旋转头上设置有用于与其他组件连接的连接孔。

进一步的，在不同实施方式中，其中所述第一旋转头上设有U型孔。

进一步的，在不同实施方式中，其中所述第一旋转头上还连接有转接头，螺钉通过所述U型孔将所述转接头与所述第一旋转头连接在一起，通过所述螺钉在所述U型孔内的运动调整所述转接头与所述第一旋转头之间的角度。

进一步的，在不同实施方式中，其中所述转接头上通过螺钉连接有相合块，通过螺纹调节适应不同的骨钉进行定位。

进一步的，在不同实施方式中，其中所述导轨的另一端也设置有通过万向节连接头连接的第二旋转头。

相比于现有技术，本实用新型的优势在于，本实用新型涉及的一种胫骨外固定支架，其可以根据不同的病人，不同的需求改变固定支架的长度，根据不同的角度固定支架，调节长度、角度十分精准；还可以适用各种大小的骨钉进行定位。

另外，其还简化优化了自身的机械结构，模块化设计，降低制作成本，同时其整体重量相对较轻。

附图说明

图1是本实用新型的一个实施方式提供的一种胫骨外固定支架的分解结构示意图；

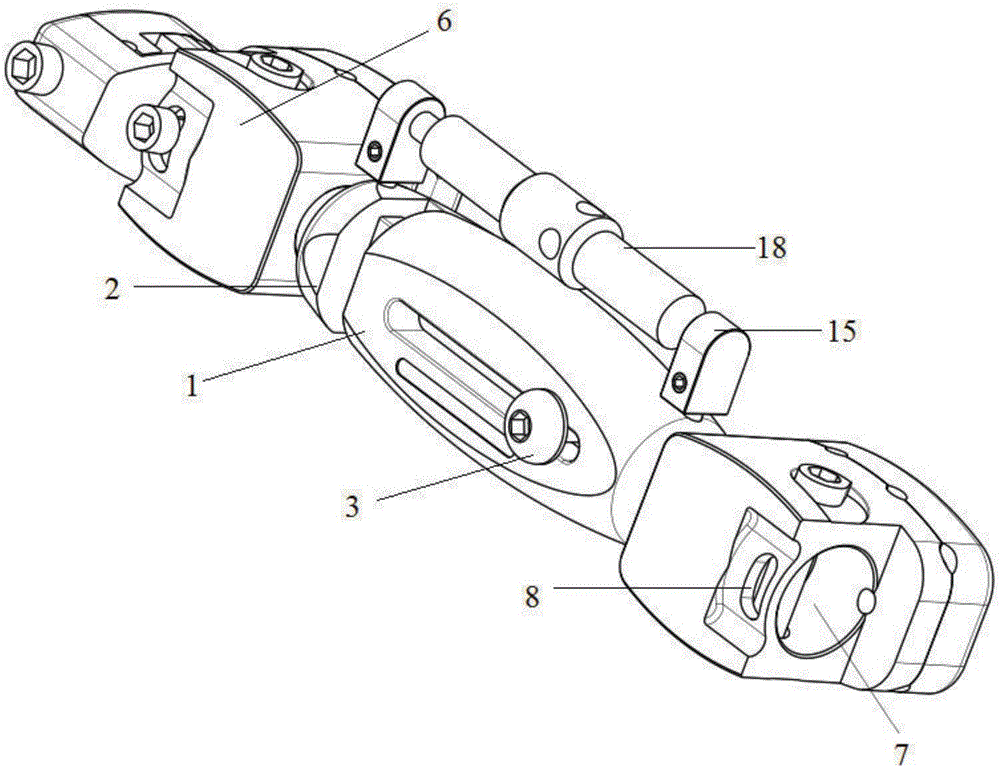

图2是图1所示的胫骨外固定支架的结构示意图；

图3是图2所示的胫骨外固定支架的侧视图。

附图1～3中的标号说明：

底座 1 导轨 2

螺钉 3 圆柱销 4

万向节连接头 5 第一旋转头 6

连接孔 7 U型孔 8

螺钉 9 偏心螺钉 10

压块 11 转接头 12

相合块 13 螺钉 14

右旋螺钉 15 紧定螺钉 16

左旋螺钉 17 双向螺栓 18

盖板 19

具体实施方式

以下结合较佳实施例及其附图对本实用新型涉及的一种胫骨外固定支架的技术方案作进一步非限制性的详细说明。

请参阅图1所示，本实用新型的一个实施方式提供了一种胫骨外固定支架，其包括底座1和导轨2。

其中所述导轨2通过滑槽与所述底座1配合，并通过螺钉3连接在所述底座1上。所述底座1上有供螺钉移动的U形槽，所述导轨2上标有刻度线，可以确定所述导轨2在所述底座1上的相对距离。

所述底座1和导轨2的侧面分别设有连接部，在本实施方式中，其为圆柱销4，但不限于。右旋螺钉15通过紧定螺钉16与所述底座1上的圆柱销4连接在一起，左旋螺钉17通过紧定螺钉与所述导轨2上的圆柱销4连接在一起，双向螺栓18与左右旋螺钉连接在一起，并通过调节螺纹调节所述导轨2与所述底座1的相对距离，进而可以实现根据不同的需求调整外固定支架的尺寸，并通过所述螺钉3将所述底座1与导轨2锁紧在一起。

在所述底座1的一端是通过万向节连接头5连接的第一旋转头6，所述第一旋转头6与所述底座1通过所述万向节连接头5，以实现不同角度的旋转。在所述第一旋转头内部设有压块11，并且在所述第一旋转头上设有偏心螺钉10，通过旋转所述偏心螺钉10对所述压块11产生作用进而对所述万向节连接头5进行锁紧，保证所述万向节连接头在某一角度上保持固定，从而实现根据不同的关节与角度定位需要。

所述第一旋转头6的一端设置有用于与其他组件连接的连接孔7，在所述第一旋转头6的侧面设有一U型孔8。螺钉通过所述U型孔8将转接头12与所述第一旋转头连接在一起，通过螺钉在所述U型孔8内的运动调整所述转接头12与所述第一旋转头6之间的角度，实现根据不同的需求调节不同的角度，最后通过螺纹进行锁紧固定，相合块13通过螺钉14与所述转接头12连接在一起，并通过螺纹调节适应不同的骨钉进行定位。

所述第一旋转头6的另一侧面是通过螺钉9与之连接的盖板19，在所述盖板19和所述旋转头6的表面上均设置有圆形凹槽10，其通过调整螺钉的夹紧力来进行定位，并且可以适应不同的螺钉大小。

同理，在所述导轨2的另一端也设置有通过万向节连接头连接的第二旋转头，在所述第二旋转头内部设置压块11，并且在所述第二旋转头上通过偏心螺钉对所述万向节连接头进行锁紧，保证其在某一角度上保持固定。

进一步的，由于所述第二旋转头的结构以及其所连接的组件，类似于所述第一旋转头的结构以及其所连接的组件，两者功能也是一致，为避免不必要的重复描述，此处不再赘述。

本实用新型涉及的一种胫骨外固定支架，其可以根据不同的病人，不同的需求改变支架的长度，根据不同的角度固定所述支架，调节长度、角度十分精准；还可以适用各种大小的骨钉进行定位。

另外，其还简化优化了自身的机械结构，模块化设计，降低制作成本，同时其整体重量相对较轻。

需要指出的是，上述较佳实施例仅为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
