一种创伤骨科用伤口清洗装置的制作方法

本实用新型涉及医疗器械领域，尤其涉及一种创伤骨科用伤口清洗装置。

背景技术：

医务人员在给病人清洗伤口时主要采用两种方法，一种是用注射器抽取生理盐水或消毒液进行冲洗，冲洗压力能达到要求，但是由于针头孔较小，冲洗效率比较低，注射器的针头还容易误伤病人；另一种方法是直接将生理盐水或消毒液倒在伤口上进行冲洗，由于压力不够，冲洗不彻底，伤口上的异物很难被冲洗干净，冲洗效果不好，达不到要求，为了达到要求需要长时间冲洗，会增加病人的痛苦。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种创伤骨科用伤口清洗装置，解决伤口清洗效率低的问题，增加患者清洗伤口过程中的舒适度。

为实现上述目的，采用以下技术方案：

一种创伤骨科用伤口清洗装置，包括电机、齿轮、齿条、储药箱、支撑板和废液收集箱，所述的电机带动齿轮旋转，所述的齿轮与齿条啮合；所述的齿条上设有手爪；所述的手爪包括夹持片支撑杆和两个半圆形夹持片。

所述的支撑板上放置储药箱，所述的储药箱内部设有活塞推杆，所述的活塞推杆由手爪紧固；所述的储药箱一侧偏上部安装有压力泵，所述的压力泵外侧连接有喷头，所述的压力泵内侧连接有导管；所述的喷头下侧安装有托架，所述的托架设有圆弧形凹坑，所述的托架底部设有支撑杆；所述的托架下部放置有废液收集箱，所述的废液收集箱一侧设有出液口，所述的出液口设有橡胶塞；所述的储药箱另一侧偏下部安装有进液口，所述的进液口连接有导管。

所述的废液收集箱下部设有橡胶支撑垫。

所述的托架制作为镂空形式。

所述的电机放置在支撑板上。

所述的两个半圆形夹持片通过螺栓固定在夹持片支撑杆上，通过螺栓的松紧控制手爪的开合。

本实用新型的有益效果：

(1)手爪固定活塞推杆，由传动机构带动活塞推杆向上运动，使药液自动加入储药箱，避免向储药箱倒入药液时造成药液飞溅或造成药液污染。

(2)托架设置圆弧形凹坑，当病人将患肢方上托架时增加舒适度。

附图说明

图1为一种创伤骨科用伤口清洗装置的结构示意图；

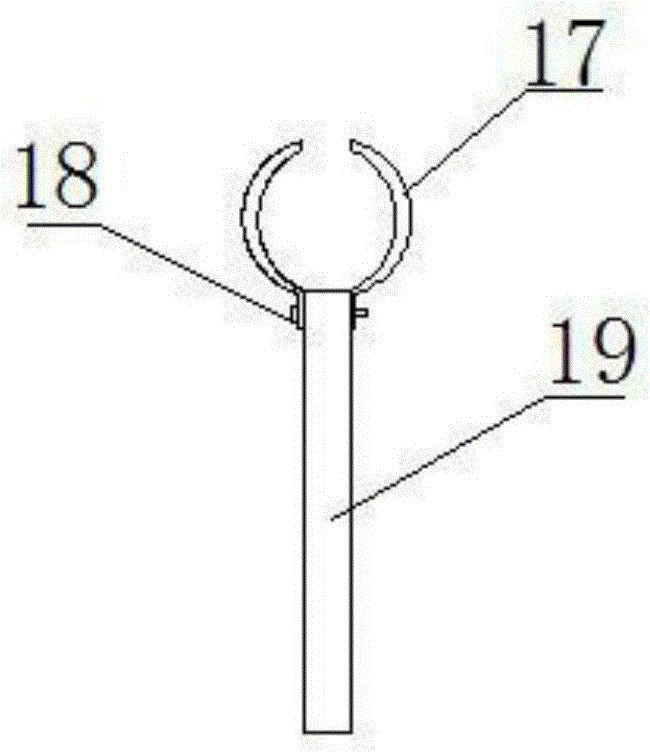

图2为一种创伤骨科用伤口清洗装置的手爪结构示意图；

其中，1-手爪，2-齿条，3-电机，4-支撑板，5-齿轮，6-进液口，7-导管，8-废液收集箱，9-橡胶支撑垫，10-橡胶塞，11-支撑杆，12-托架，13-压力泵，14-喷头，15-储药箱，16-活塞推杆，17-半圆形夹持片，18-螺栓，19-夹持片支撑杆。

具体实施方式

如图1所示，一种创伤骨科用伤口清洗装置，包括电机3、齿轮5、齿条2、储药箱15、支撑板4和废液收集箱8，所述的电机3带动齿轮5旋转，所述的齿轮5与齿条2啮合；所述的齿条2上设有手爪1；所述的手爪1包括夹持片支撑杆19和两个半圆形夹持片17。

所述的支撑板4上放置储药箱15，所述的储药箱15内部设有活塞推杆16，所述的活塞推杆16由手爪1紧固；所述的储药箱15一侧偏上部安装有压力泵13，所述的压力泵13外侧连接有喷头14，所述的压力泵13内侧连接有导管7；所述的喷头14下侧安装有托架12，所述的托架12设有圆弧形凹坑，所述的托架12底部设有支撑杆11；所述的托架12下部放置有废液收集箱8，所述的废液收集箱8一侧设有出液口14，所述的出液口设有橡皮塞10；所述的储药箱8另一侧偏下部安装有进液口6，所述的进液口6连接有导管。

所述的废液收集箱8下部设有橡胶支撑垫9。

所述的托架12制作为镂空形式。

所述的电机3放置在支撑板4上。

所述的两个半圆形夹持片17通过螺栓19固定在夹持片支撑杆19上，通过螺栓18的松紧控制手爪1的开合。

医护人员在给患者换药时，首先将进液口6连接导管，导管没入备好的药液中，然后用手爪1锁紧活塞推杆，打开电机3，电机3带动活塞推杆16向上运动，使药液进入储药箱15；当活塞推杆16到达储药箱15顶部时关闭电机3。患者将患肢放在托架12的凹坑上，医护人员打开压力泵13，药液从喷头14流出，即可实现对患者伤口的清洗。最后，医护人员关闭压力泵13，用水清洗托架12；打开橡皮塞10，通过出液口排除废液收集箱8中的废液。

上述虽然结合附图对本实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
